Relé digital de sobrecorrente com proteção contra sobretensão TRM-30M

Relé de monitorização de corrente e tensão TRM-30M com ecrã, monofásico até 30 A

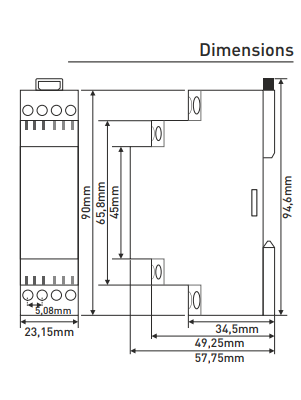

Relé digital monofásico concebido para proteger equipamentos sensíveis contra sobreintensidades, sobretensões e subtensões. Permite a definição precisa do limite de corrente e do tempo de atraso e apresenta os valores de tensão e corrente medidos num visor de duas linhas.

O TRM-30M foi concebido para proteger equipamentos monofásicos sensíveis a valores de corrente e tensão de funcionamento. O relé inclui um transformador de corrente no pacote e tem as seguintes funções:

• Proteção contra sobreintensidades (valor de corrente ajustável 0.5 ... 30 A)
• Proteção contra sobretensão, tensão superior a 250 VAC (valor fixo)
• Proteção contra subtensão, tensão inferior a 150 VAC (valor fixo)
• Histerese de tensão: 5 V (valor fixo)
• Atraso do erro de tensão: 2 s (valor fixo)
• Reposição do erro de tensão: 2 s (valor fixo)

Aplicação e princípio de funcionamento

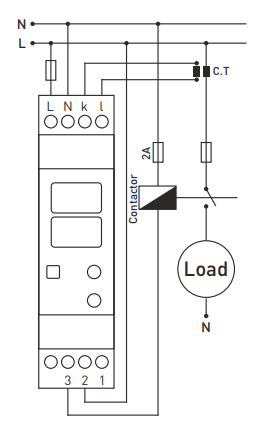

Ligar o aparelho de acordo com o esquema de ligações anexo. Uma ligação incorrecta pode provocar danos no aparelho. Definir o valor de sobreintensidade de acordo com os valores de corrente de funcionamento dos aparelhos que vai utilizar.

Depois de ligar a alimentação eléctrica:

• O valor de sobreintensidade ajustado aparece no ecrã superior no primeiro segundo.
• O ecrã inferior indica o tempo de atraso do erro.
• A tensão entre a fase L e o condutor neutro N é visualizada no ecrã superior.
• A corrente consumida pela rede eléctrica é visualizada no ecrã inferior após um segundo de funcionamento.

Ajustes

• A> - definição do valor de sobreintensidade; o valor é visualizado no ecrã superior.
• seg. - Regulação do tempo de espera antes de entrar em estado de defeito por sobreintensidade; o valor é visualizado no ecrã inferior.

Quando a alimentação é ligada, o contacto NA é fechado e o indicador "OUT" acende-se.

Quando o aparelho entra em estado de erro:

• O ecrã correspondente pisca
• O LED "OUT" apaga-se.
• O contacto NA abre-se
• O contacto NF liga-se

Funções de proteção

1. proteção contra corrente elevada - entrada em estado de falha:

• Se a corrente consumida pela rede exceder o valor de sobreintensidade definido, o dispositivo aguarda o tempo de atraso definido e, em seguida, entra no estado de erro.
• Estado de erro: Contacto NA aberto, ecrã inferior a piscar, LED "OUT" apagado, contacto NC fechado.

Sair do estado de erro:

• Se a corrente descer abaixo do valor definido, o dispositivo sai do estado de erro depois de premir o botão de reset durante 3 segundos.
• Em funcionamento normal: Contacto NA fechado, ecrã inferior estável, LED "OUT" aceso, contacto NF aberto.

2. Proteção contra sobretensão (U > 250 V) - entrada:

• Quando a tensão é superior a 250 V, o dispositivo aguarda 2 segundos e entra num estado de erro.
• Estado de erro: Contacto NA aberto, ecrã superior intermitente, LED "OUT" apagado, contacto NF fechado.

Saída:

• O dispositivo sai automaticamente do estado de erro 2 segundos depois de a tensão descer abaixo dos 245 V.
• Funcionamento normal: NA fechado, ecrã superior estável, LED "OUT" aceso, contacto NF aberto.

3. Proteção contra subtensão (U < 150 V) - entrada:

• Quando a tensão é inferior a 150 V, o dispositivo aguarda 2 segundos e entra num estado de erro.
• Estado de erro: NA aberto, ecrã superior intermitente, LED "OUT" apagado, NF fechado.

Saída:

• Terminação automática do estado de erro 2 segundos após a tensão subir acima de 155 V.
• Funcionamento normal: NA fechado, ecrã superior estável, LED "OUT" aceso, NF aberto.

Indicação de erro

• O ecrã superior pisca: em caso de erro de tensão alta ou baixa.
• O ecrã inferior pisca: em caso de erro de corrente elevada.
• LED OUT: acende-se quando o aparelho está em estado normal. Contacto NA fechado.

Estado do aparelho
