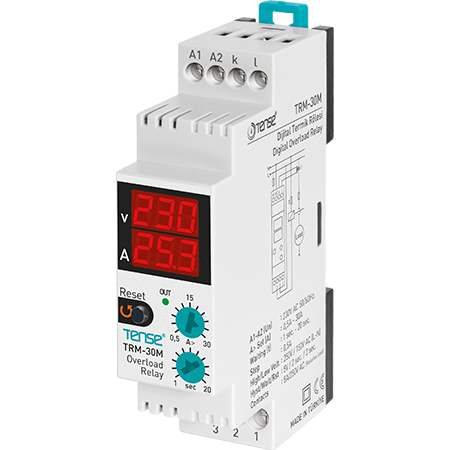

Relé de monitorização de corrente e tensão TRM-30M - monofásico, 30 A, ecrã digital

Descrição do produto

O TRM-30M é um relé digital monofásico concebido para proteger equipamentos sensíveis contra sobreintensidades , sobretensões e subtensões.
O dispositivo permite a definição precisa do limite de corrente e do atraso e apresenta os valores de tensão e corrente medidos num visor de duas linhas. Está incluído um transformador de corrente.

Funções principais

• Proteção contra sobrecarga: corrente ajustável 0,5 ... 30 A

• Proteção contra sobretensão: ativação com tensão > 250 V (fixa)

• Proteção contra subtensão: ativação com tensão < 150 V (fixa)

• Histerese de tensão: 5 V

• Atraso de erro de tensão: 2 s

• Reposição do erro de tensão: 2 s

• Ecrã LED de duas linhas:

  • Linha superior - tensão e sobreintensidade

  • Linha inferior - tempo de atraso e corrente

• Indicação de estado do LED "OUT".

Princípio de funcionamento

• Quando a alimentação é ligada, são visualizados o valor de sobreintensidade e o tempo de atraso definidos.

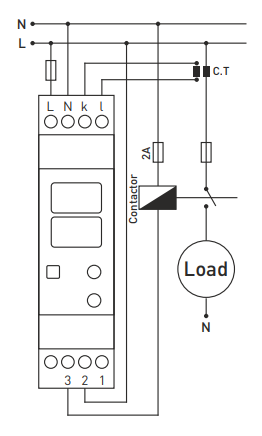

• O dispositivo monitoriza a tensão entre o condutor de fase e o neutro e a corrente consumida da rede.

• Se os valores definidos forem excedidos, o relé entra em estado de erro:

  • Contacto NA aberto, contacto NF fechado

  • O LED "OUT" apaga-se

  • O ecrã correspondente fica intermitente

Funções de proteção

• Sobrecarga (sobrecorrente): quando a corrente e o tempo de atraso definidos são excedidos

• Sobretensão: quando a tensão é superior a 250 V (retorno automático quando a tensão desce abaixo de 245 V)

• Subtensão: quando a tensão é inferior a 150 V (retorno automático após aumento acima de 155 V)

Sinalização

• O ecrã superior pisca: erro de tensão alta ou baixa

• O ecrã inferior pisca: erro de corrente elevada

• LED OUT: aceso durante o funcionamento normal

Estado do relé

Utilização

• Proteção de equipamentos sensíveis monofásicos (motores, aquecedores, iluminação)

• Monitorização da corrente e da tensão em aplicações industriais e domésticas

• Ajustes precisos de limite e atraso de tempo para uma operação fiável
