Temporizador / Relé de atraso de tempo ligado/desligado / Relé de um disparo

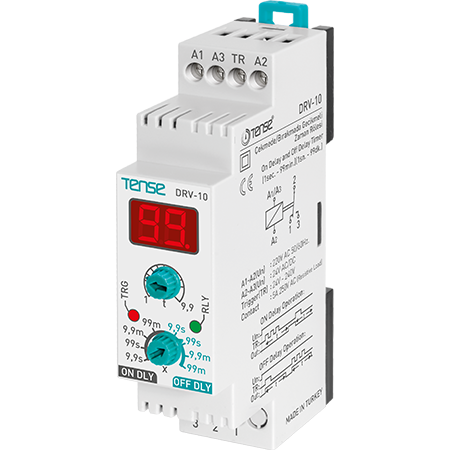

Relé de tempo digital DRV-10 com atraso on/off, display e sinal de controlo

O relé de tempo digital DRV-10 é um dispositivo universal para controlo de tempo de equipamentos eléctricos. Permite-lhe definir um atraso de ativação ou de desativação num intervalo de até 99 minutos. O relé é acionado por um sinal de controlo na entrada TR e é adequado para aplicações domésticas, comerciais e industriais onde é necessária uma temporização precisa.

O relé possui um ecrã digital claro, indicação de estado por LED e fonte de alimentação universal de 230 V AC/DC ou 24 V AC/VDC. Graças ao seu design estreito, ocupa apenas um mínimo de espaço no bastidor.

Funções e caraterísticas

Ecrã digital
Permite definir e monitorizar facilmente a contagem decrescente. Apresenta o tempo em segundos ou minutos, consoante o modo selecionado.

Dois modos de funcionamento - Atraso ON e Atraso OFF
O relé pode ser utilizado para atrasar ON ou OFF do dispositivo com base num sinal de controlo.

Comutação através da entrada TR
As funções de temporização são activadas pela borda ascendente do sinal na entrada TR (TRG).

Indicação por LEDs
Dois LEDs indicam o estado da alimentação eléctrica e o estado da bobina do relé.

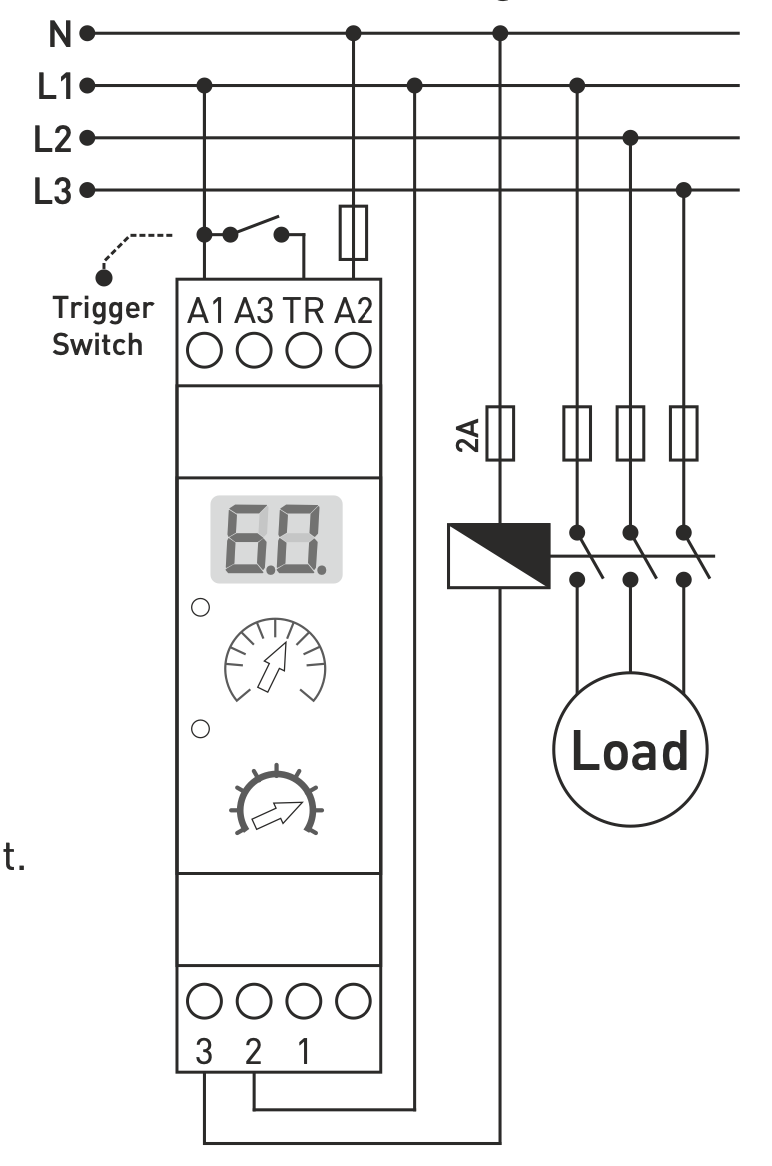

Fonte de alimentação universal
- 230 V AC/DC (terminais A1-A2)
- 24 V AC/VDC (terminais A2-A3)

Fácil montagem em calha DIN
O design compacto (23 mm de largura) permite a colocação mesmo em armários pequenos. Proteção IP20.

Parâmetros técnicos

• Intervalo de tempo: 1 s - 99 min

• Contacto: 1× comutação NO/NC, 5 A / 250 V AC

• Indicação LED: alimentação eléctrica, bobina do relé

• Fonte de alimentação:
  - 230 V AC/DC / 4 VA (A1-A2)
  - 24 V AC/VDC (A2-A3)

• Montagem: calha DIN de 35 mm

• Proteção: IP20

• Dimensões: 90 × 23 × 58 mm

Aplicações

O relé é adequado para

• comutação retardada de ventiladores (WC, casa de banho), iluminação

• controlo do arranque do motor

• comutação retardada de contactores

• Processos controlados por tempo em aplicações domésticas e industriais

Quando um sinal é aplicado, a temporização é activada de acordo com o modo selecionado. A contagem decrescente é visível no ecrã.

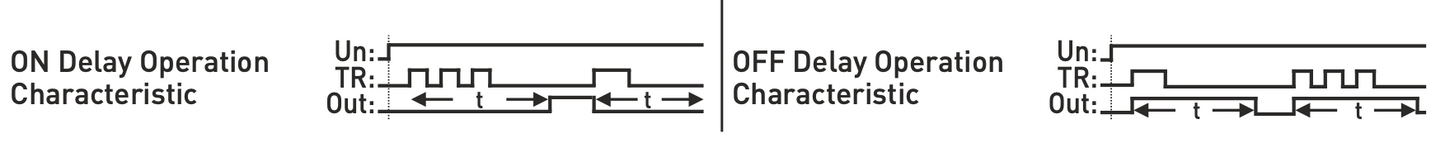

Descrição do funcionamento

ON Delay - ligação retardada

• Após o bordo ascendente do sinal na entrada TR, inicia-se a contagem decrescente do tempo definido.

• Depois de decorrido o tempo, o contacto NA do relé liga-se.

• O relé permanece ligado até ao próximo bordo de subida do sinal na entrada TRG.

• O ecrã mostra a contagem decrescente para a ligação.

Atraso de desligamento

• Após a subida do sinal, o relé liga-se imediatamente.

• O relé permanece no estado ligado durante o tempo definido pelo temporizador.

• O display mostra a contagem decrescente para o disparo.
