Controlador de temperatura e humidade HT-310 TENSE

Descrição do produto

Relé para controlo da temperatura e da humidade. O controlador de humidade e temperatura tem saídas separadas, ajuste de histerese e foi concebido para montagem embutida. Dimensões do aparelho: 72 × 36 × 100 mm.

Este controlador é adequado para controlar o ar condicionado, os sistemas de aquecimento, a desumidificação, o aquecimento e outros processos em que a temperatura e a humidade têm de ser medidas e controladas.

Caraterísticas principais

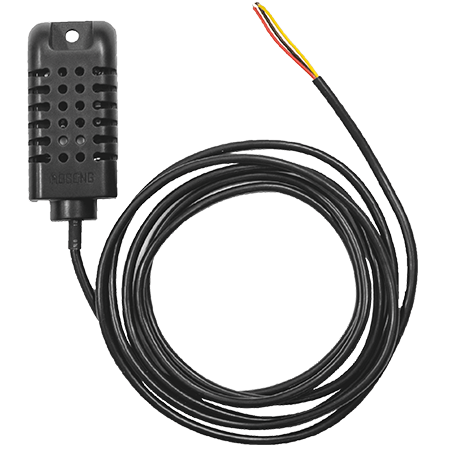

• Tipo de sensor: NT-310 (comum para temperatura e humidade)

• Gama de medição da temperatura: -19,9 °C ... +80,0 °C; passo de 1 °C

• Gama de medição da humidade: 5% ... 95%; passo 1

• Princípio de controlo: ON-OFF

• Saídas:

  • °C OUT: contacto de controlo de comutação, carga resistiva de 2A para temperatura

  • %RH OUT: contacto normalmente desligado, carga resistiva de 2A para humidade

• Modos de funcionamento:

  • Temperatura: Arrefecimento/Aquecimento

  • Humidade: Desumidificação / Humidificação

• Histerese: ajustável separadamente para temperatura e humidade

• ALARME: Escolha entre temperatura absoluta, relativa ou erro do sensor

• Atraso ON/OFF: para o modo de arrefecimento (por exemplo, compressores)

• Desvio fixo: ajustável para a temperatura ou humidade ao alterar o comprimento do fio do sensor

• Proteção por palavra-passe: segurança dos parâmetros definidos

• Memória: memória EEPROM não volátil para guardar as definições

• Ligação: fácil desconexão/ligação ao dispositivo controlado através de conectores rápidos

• Alimentação eléctrica: 100-240 V, 50-60 Hz

Utilização

O controlador pode ser utilizado como:

• Higróstato / higrómetro / medidor de humidade / medidor de densidade (higrómetro)

• Termostato / relé térmico

• Relé para medir o nível de humidade e a temperatura do ar

Aviso de segurança

• Respeitar a polaridade ao ligar o sensor de temperatura; as ligações incorrectas podem provocar danos no sensor ou o funcionamento incorreto do controlador.

• Ao ligar o controlador à fonte de alimentação, utilize um fusível de 250 mA / 250 V e cabos com a secção transversal adequada.

• Respeite as regras de segurança eléctrica.

• Utilize fios blindados de par entrançado com ligação à terra para os contactos de sinal. Colocar os cabos longe de linhas eléctricas, contactores e campos electromagnéticos.

• Importante: O dispositivo deve ser instalado num ambiente com uma temperatura de -20...+55 °C, caso contrário a caixa de plástico pode ficar deformada e o controlador pode falhar.
