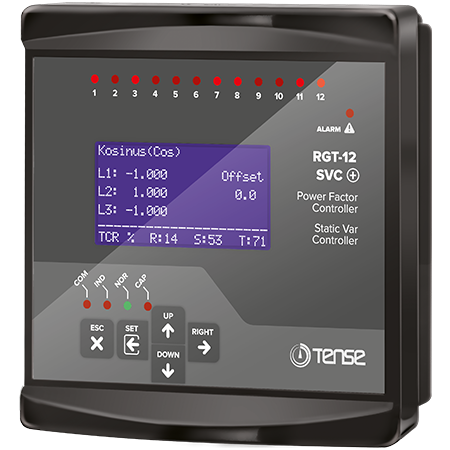

RGT-12SVC - Controlador de potência reactiva de 12 níveis +TCR com RS485 ModBus RTU

Controlador de potência reactiva RGT-12 SVC - 12 passos + SVC, LCD, RS485 MODBUS RTUdimensões 147 × 147 mmfabricante TENSE (Turquia)

Descrição do dispositivo

O RGT-12 SVC é um controlador de compensação de potência reactiva trifásica de 12 passos com ecrã LCD gráfico, compatível com SVC (Compensação VAR Estática).

• É utilizado para compensar tanto a potência reactiva indutiva como a capacitiva.

• Se a energia reactiva indutiva for proveniente da rede → o controlador liga condensadores.

• Se a energia reactiva capacitiva vier da rede → o controlador liga um indutor de derivação.

• Reduz eficazmente o rácio entre a energia indutiva e capacitiva e optimiza o fator de potência.

• Permite uma compensação eficiente por degraus para sistemas desequilibrados.

O que é o SVC (TCR)?

O SVC é um sistema de compensação de potência reactiva estática com reactores controlados por tiristores que permite uma compensação suave e rápida da potência capacitiva no sistema.

Principais caraterísticas

• 12 saídas de relé + saída SVC (TCR)

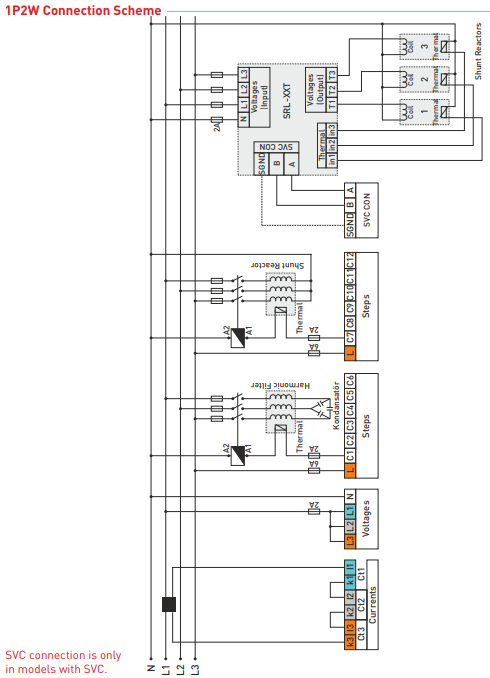

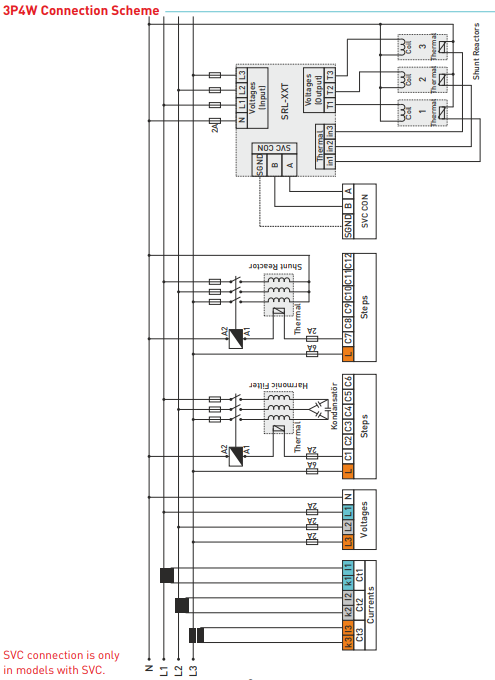

• Pode ser utilizado com um ou três transformadores de corrente

• Ecrã LCD de 2,9" + 17 indicadores LED para fácil configuração e controlo

• RS485 MODBUS RTU - controlo remoto, compatível com SCADA

• Saída de relé programável separada para alarmes (sobretensão, harmónicos, cosφ)

• Proteção por palavra-passe para definições de parâmetros

• Indicação dos níveis de compensação ligados

• Ajuste automático e manual dos valores dos condensadores

• Controlo do funcionamento uniforme dos vários níveis

• Regulação do tempo de reação a alterações, tempo de descarga e ativação dos escalões

• Compensação de componentes indutivos e capacitivos

• Contadores de energia ativa/reactiva incorporados (importação/exportação)

• Visualização de até 31 harmónicos de tensão e corrente

• Medição da distorção harmónica total (THD)

• Analisador de energia reactiva incorporado com registo (20 registos de 9999 min.)

• Ligação de condensadores monofásicos, bifásicos e trifásicos e de indutores shunt

• Capacidade de controlo com alimentação do gerador

• Max. kvar por fase: 100 kVA, max. para o controlador: 1200 kVA

Especificações técnicas

• Tensão de funcionamento: 100-300 VAC

• Precisão de medição: corrente/tensão ±0,5%, potência ativa ±1%, potência reactiva ±2%

• Gama de transformadores de corrente: 5/5 ... 5000/5

• Ligação: bloco de desconexão rápida

• Grau de proteção: IP41 (painel frontal), IP20 (traseira)

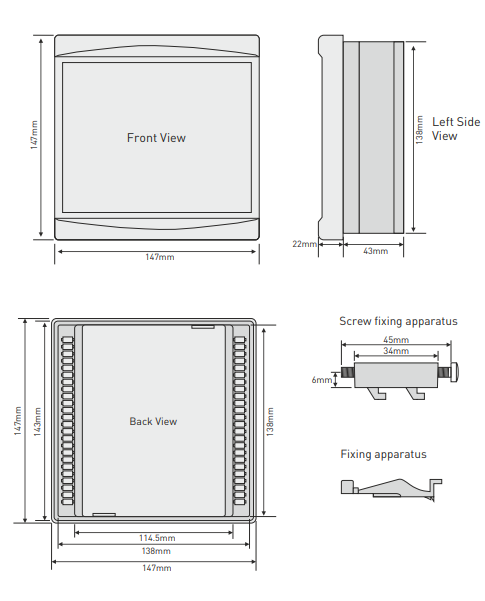

• Dimensões do recorte do painel: 140 × 140 mm

• Fixação: fixação fiável em 4 pontos (2 grampos de pressão + 2 grampos de parafuso)

Ecrã e indicação

• Ecrã LCD gráfico de 2,9 polegadas

• 17 LEDs para uma monitorização clara dos parâmetros de funcionamento

• Indicação dos estágios ligados

• Visualização da potência total e individual, dos harmónicos e do fator de potência

O controlador é adequado para:
Instalações industriais e civis: fábricas, oficinas, quintas, hotéis, estações de serviço, centros comerciais, escolas, hospitais, bancos.
