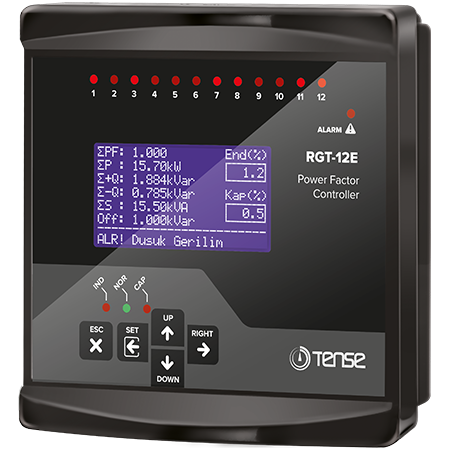

Controlador de fator de potência 12 passos + TCR com ecrã LCD gráfico de 2,9" (TENSE) - RGT-12E

O controlador de potência reactiva RGT-12E da TENSE é um controlador totalmente automático e altamente preciso, concebido para um controlo ótimo das fases de compensação em sistemas de energia. Com medição digital, algoritmos inteligentes e um ecrã LCD gráfico, assegura um fator de potência estável, um controlo eficiente da potência reactiva e a proteção do equipamento de compensação.

Principais caraterísticas e funções

Deteção automática de fases de compensação

O controlador configura-se a si próprio após a ligação:

• Detecta automaticamente o tamanho dos escalões de condensadores ligados

• também é possível introduzir os parâmetros manualmente

• o sistema verifica continuamente o estado de cada fase

Controlo de comutação inteligente

O controlador liga e desliga as fases de modo a

• um fator de potência estável seja alcançado com um número mínimo de comutações

• cada um dos escalões seja carregado de forma homogénea

• se dê preferência aos condensadores com menor carga residual

• o estado de cada estágio seja verificado simultaneamente (falhas, mudanças de potência, remoção e reinserção)

Suporte de TCR (Reator de Tiristores Comutados)

O controlador permite o controlo de compensação com reactores comutados por tiristores, o que é ideal para:

• Aplicações industriais

• compensação dinâmica

• sistemas com alterações frequentes de carga

Medição e análise avançadas

• Medição de tensões e correntes harmónicas até à 31ª harmónica

• Monitorização da energia total (importação/exportação)

• Medições THD-V e THD-I para cada fase

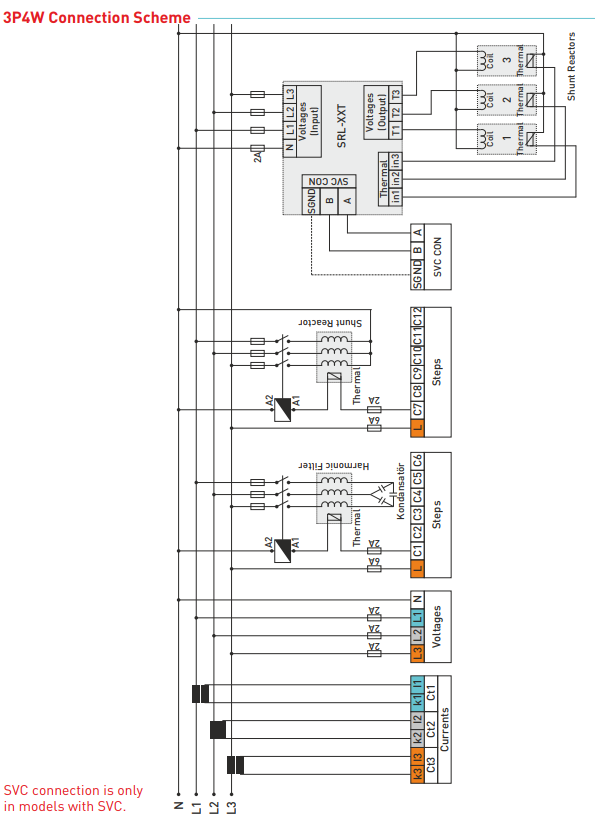

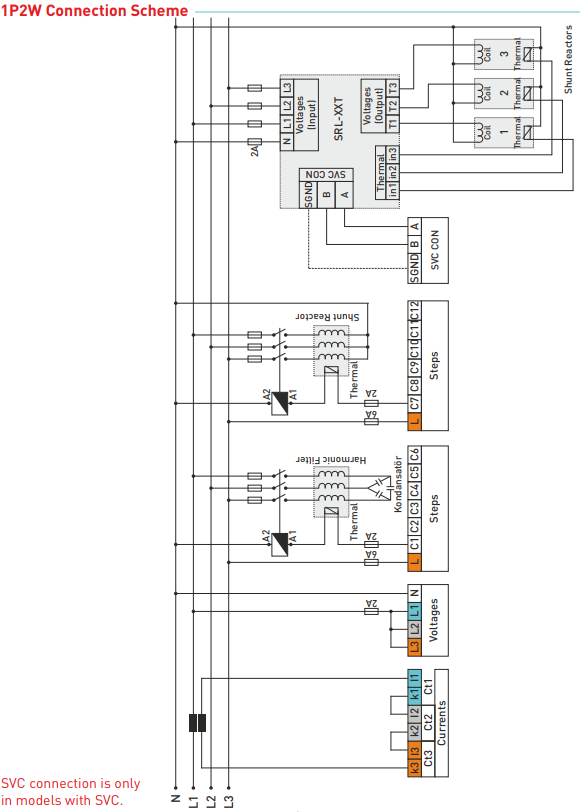

• Geração de análise de potência (20 amostras de 9999 min) - muito útil na conceção de conjuntos decompensaçãoFiaçãoflexívelde elementos de compensação

Opções de aplicação:

• condensadores monofásicos

• condensadores bifásicos

• condensadores trifásicos

• reactores de derivação

Funções de tempo ajustáveis

Pode ser definido:

• tempo de intervenção

• tempo de descarga

• tempo de estabilização
  Isto permite um ajuste preciso do controlo à natureza da operação.

Funções do gerador

O regulador tem:

• Entrada de controlo do gerador

• função de compensação da alimentação do gerador

Caraterísticas técnicas (breve resumo)

• 12 saídas de compensação de relé

• Suporte TCR

• Ecrã LCD gráfico de 2,9

• Deteção automática de estágios

• Medição de harmónicas até 31ª ordem

• Estatísticas e histórico de energia

• THD-V / THD-I

• Suporte para estágios monofásicos, bifásicos e trifásicos

• Tempo programável para desligar, ligar e descarregar

• Proteção contra falhas em fases
