Relé trifásico de monitorização/proteção para controlo de sobretensão, subtensão, sequência de assimetria

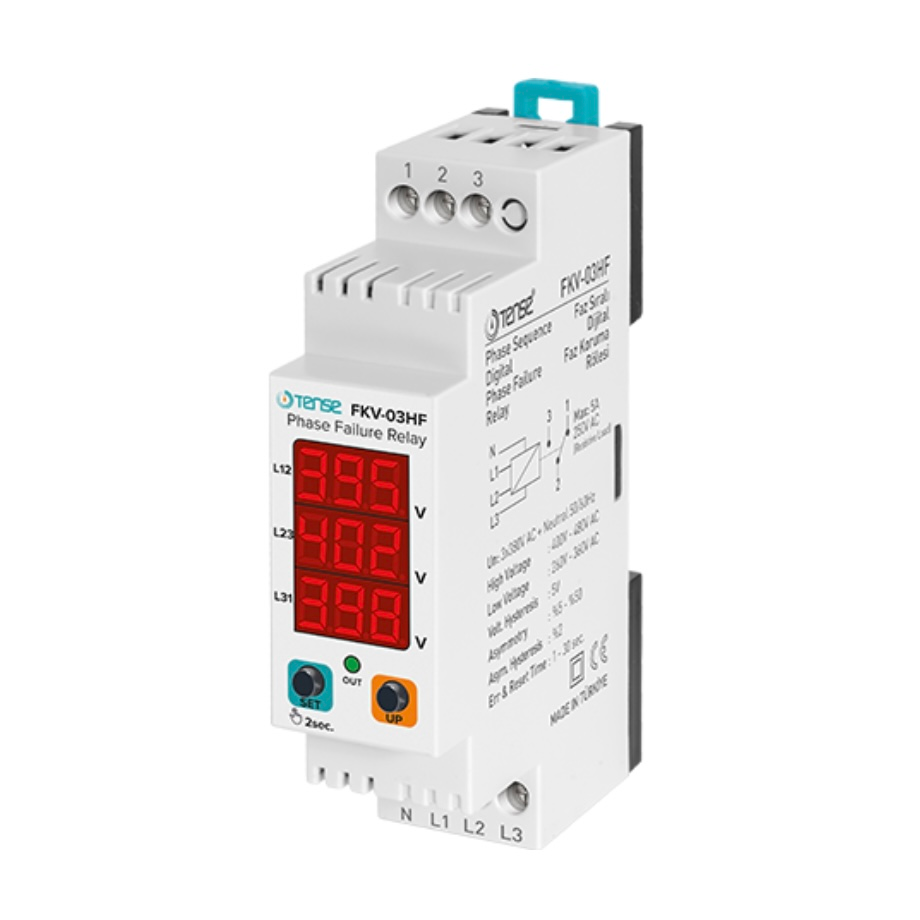

Relé de proteção de fases com controlo de sequência de fases, assimetria: 5% - 50% (ajustável), fabricado por TENSE (Turquia)

Os relés de proteção de fase são concebidos para proteger os motores eléctricos trifásicos contra falhas na rede associadas a perturbações na sequência de fases, assimetria de tensão, ultrapassagem ou descida do nível de tensão admissível.

Tensão: 400 V-480 V AC (ajustável)

Subtensão: 260 V-360 V AC (regulável)

Assimetria: 5% - 50% (ajustável)

Tempo de espera do erro: 1 s-30 s (ajustável)

Tempo de reposição: 1 s - 30 s (regulável)

Controlo da alternância de fases

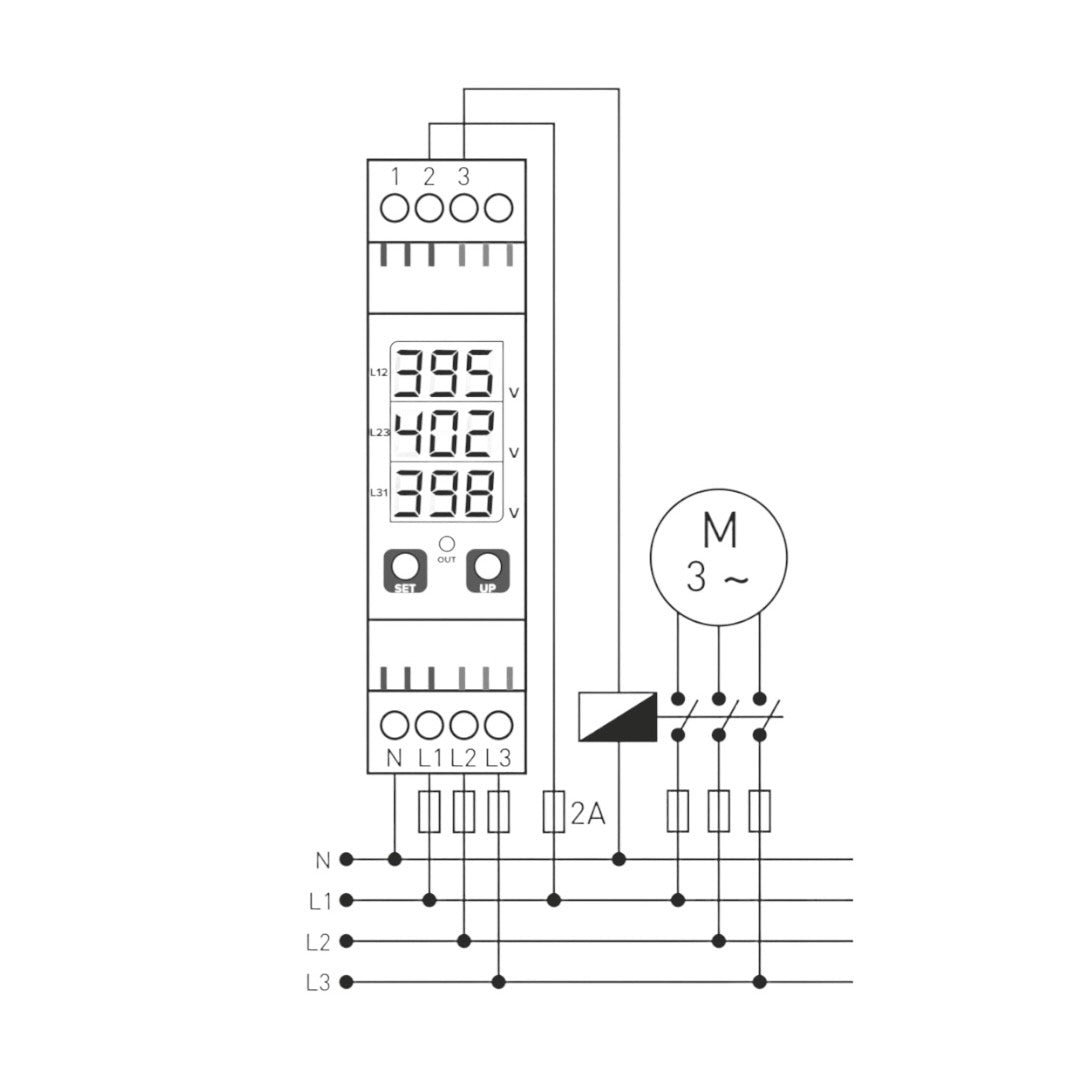

Princípios gerais de funcionamento:

Em condições normais:

Quando todas as fases se encontram dentro dos valores admissíveis e a sua ordem está correta, o relé é ativado e o LED OUT acende-se.

Defeito de alta tensão (H):

Quando a tensão numa ou mais fases excede o valor definido, o dispositivo aguarda o tempo de espera de erro definido (Err In), depois aparece "H" no ecrã, o relé desliga-se e o LED OUT não se acende.

Quando todas as tensões descem 5 V abaixo do limite definido, o dispositivo aguarda o tempo de recuperação (Err OUT), depois o relé liga-se e o LED OUT acende-se.

Erro de Baixa Tensão (L):

Se a tensão numa ou mais fases desce abaixo do ponto definido, o dispositivo aguarda por Err In, depois aparece L, o relé desliga-se e OUT acende-se.

Quando a tensão sobe 5 V acima do limiar, o dispositivo espera por Err OUT, depois o relé liga-se.

Erro de assimetria de fase (Asa):

Quando a diferença de tensão entre fases excede o valor definido, o dispositivo aguarda por Err In, depois é apresentado "ASy" e o relé desliga-se.

Quando a assimetria diminui em 2% do limiar definido, o dispositivo aguarda por Err OUT, depois o relé liga-se.

Erro de sequência de fases (pHs):

Quando a sequência de fases é interrompida, o dispositivo aguarda por Err In, depois apresenta "phs", o relé desliga-se da alimentação. Quando a sequência correta é restabelecida, o aparelho aguarda a mensagem Err OUT, após o que o relé se liga.

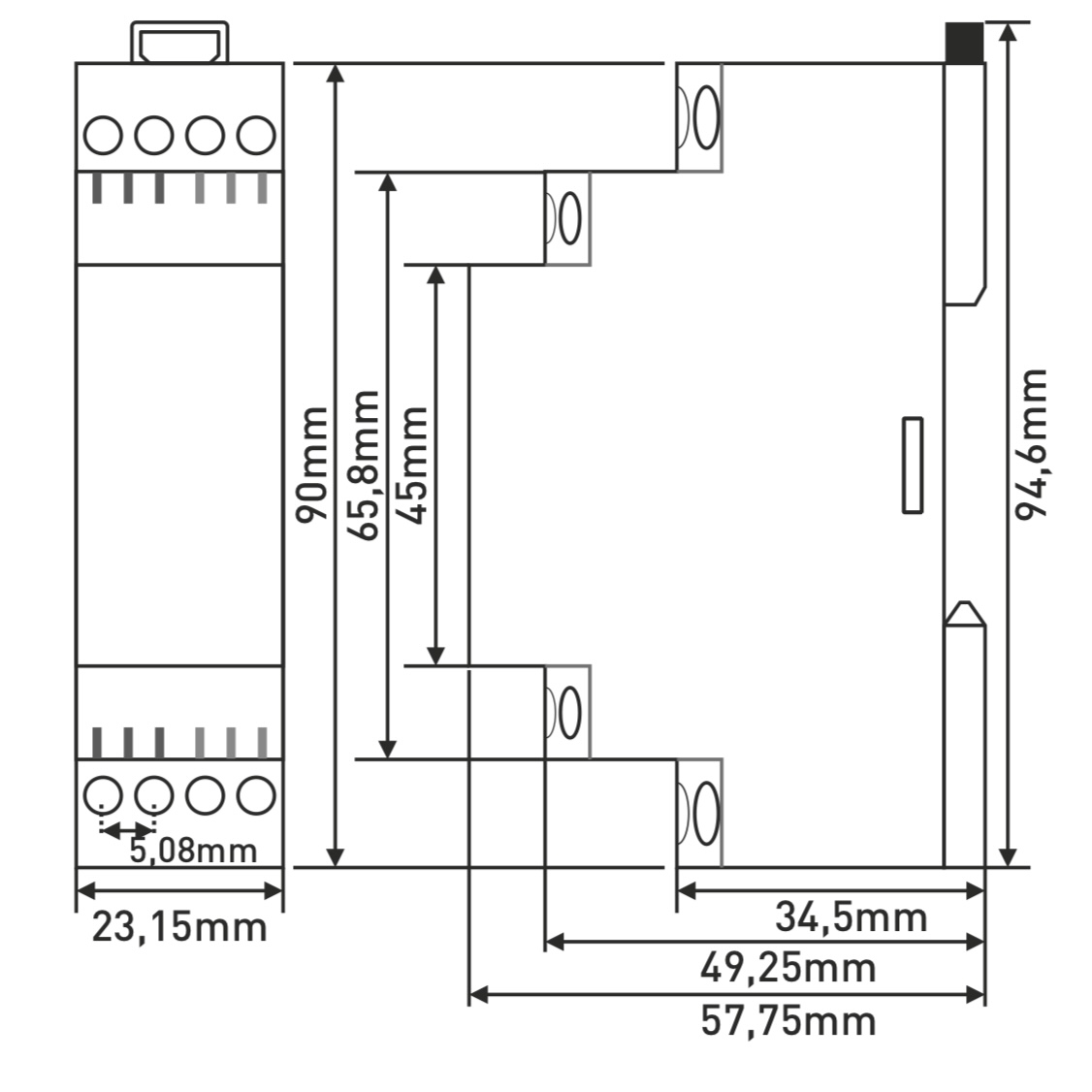

Especificações técnicas

Tensão de operação (Un) 3×380 VAC + fio zero

Frequência 50/60 Hz

Entrada de energia < 6 VA

Temperatura de funcionamento -20°C a +55°C

Limiar de alta tensão 400-480 V CA

Limiar de baixa tensão 260-360 V CA

Assimetria (ajuste) de 5% a 50%

Contacto de relé 5 A / 250 V AC (carga resistiva)

Ecrã Ecrã de 3×3 segmentos, 1 LED

Montagem em calha DIN

Peso < 150 g

Altura máxima de instalação < 2000 m
