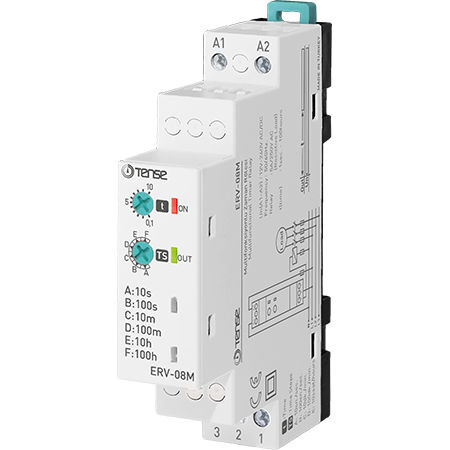

Descrição detalhada - Relé de tempo ERV-08M (0,1 s - 100 h), Un: 12-230 V AC/DC

O relé de tempo ERV-08M é um relé de atraso universal concebido para controlar a ligação retardada após a aplicação da tensão de alimentação. Ele oferece uma ampla faixa de tempo de 0,1 segundos a 100 horas, fonte de alimentação universal de 12-230 V CA/CC, operação simples e montagem em trilho DIN.

É adequado para aplicações de automação, controlo de ventoinhas, motores, iluminação, contactores e outros aparelhos que requerem um arranque retardado.

Principais caraterísticas

• Função de arranque retardado de contactos NA quando é aplicada tensão

• Amplo intervalo de tempo: 0,1 s - 100 h

• Fonte de alimentação universal: 12-230 V AC/DC (4 VA)

• 1× contacto de comutação SPDT ( NO/NC), 5A/250VAC

• Dois indicadores LED:

  • ON (vermelho) - energia presente

  • OUT (verde) - estado do relé de saída

• Ajuste do tempo através de dois potenciómetros rotativos

• Montagem em calha DIN 35 mm

• Proteção IP20

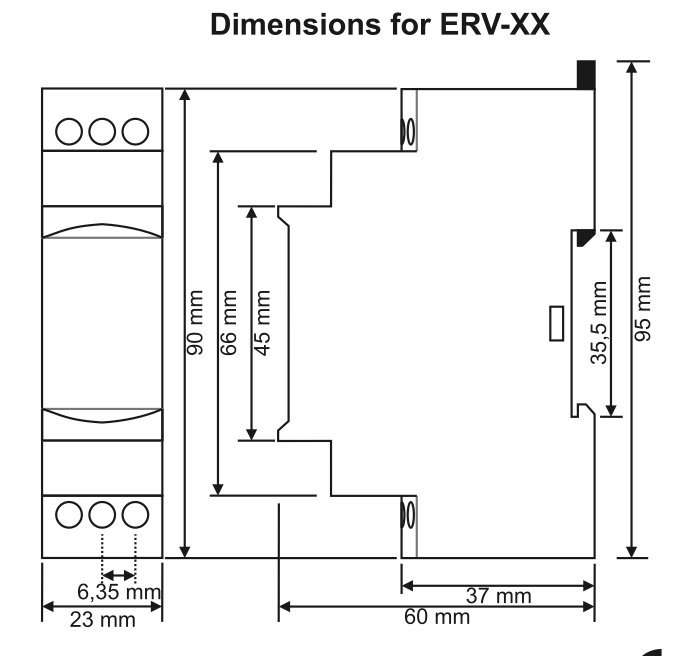

• Dimensões compactas: 91 × 18 × 65 mm

Controlos e funções

Indicação por LED

• ON (vermelho) - o relé está ligado

• OUT (verde, permanentemente aceso) - o relé de saída está energizado (contacto 2-3 ligado)

• OUT (verde, intermitente) - a contagem decrescente para a comutação está em curso

Ajuste do tempo

O relé temporizado permite criar um atraso preciso através de dois potenciómetros:

1. Potenciómetro "t" (0.1 a 10)
   - ajuste fino em % da gama total
   - 0.1 = 1%, 10 = 100%

2. Potenciómetro "TS" - seleção da gama:

   • A = 10 s

   • B = 100 s

   • C = 10 min

   • D = 100 min

   • E = 10 h

   • F = 100 h

A mudança de hora é activada na próxima vez que a alimentação for ligada.

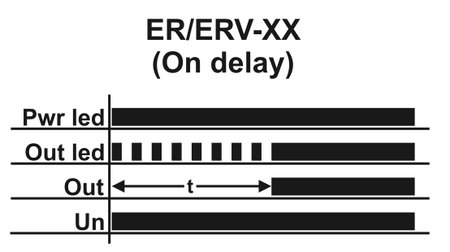

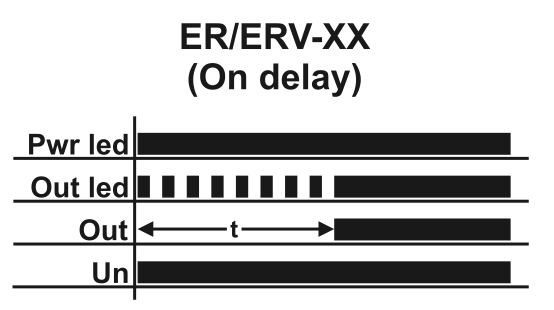

Função de comutação

1) Atraso de ligação - ligação retardada (terminais 2-3, NA)

• Quando a alimentação é ligada , inicia-se a contagem decrescente do tempo definido

• Depois de decorrido o tempo, o relé de saída (RLY) é ativado - o contacto 2-3 (NA → COM) é ligado

2) Retardamento de desativação através do contacto NF (terminais 2-1)

• O contacto 2-1 (NF) é ligado mesmo sem alimentação eléctrica

• Quando a alimentação é ligada, inicia-se a contagem decrescente

• Decorrido o tempo, os contactos 1-2 abrem-se

Utilização

O relé temporizador ERV-08M é utilizado para aplicações onde é necessário um atraso na carga após a ocorrência de um evento:

• O ventilador liga-se apenas depois de a luz ser ligada (casa de banho, WC)

• Iluminação na garagem ou corredor após a abertura da porta

• Arranque gradual de motores

• Comutação retardada de contactores

• Comutação sequencial de vários circuitos

• Arranque retardado de aparelhos

A contagem de tempo inicia-se sempre que a alimentação é aplicada ao relé.
