Relé de tempo / ON-DELAY 24 V/AC/DC, 230 V/AC

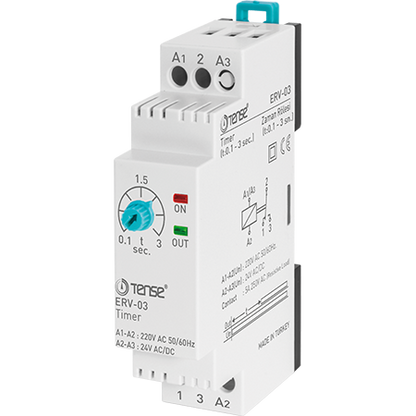

Relé de temporização ERV-03

Gama ajustável até 3 segundos

- Atraso na ligação do contacto NA após a ligação (sem sinal de controlo) (ver descrição detalhada e galeria de fotos)

- Função de atraso ON, terminais 2-3, (ver descrição detalhada e galeria de fotos)

- intervalo de tempo 0,1 segundos a 3 segundos

- 1x contacto de comutação 5A/250VAC

- 2x LED indicador (fonte de alimentação, bobina do relé)

- alimentação eléctrica 230V AC/DC / 4VA terminais A1-A2

- ou alimentação 24VAC/DDC / terminais A2-A3

- Montagem em calha DIN

- Proteção IP20

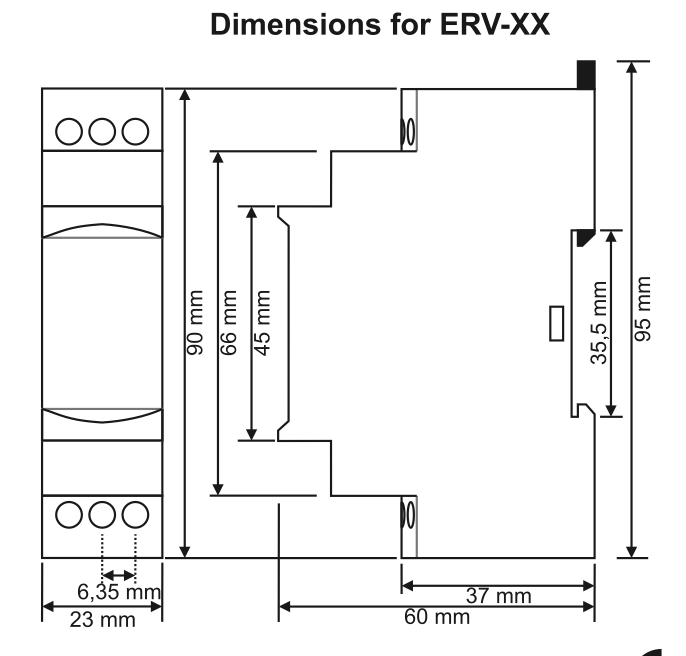

- dimensões 95 x 23 x 65 mm

- alimentação eléctrica indicada por LED vermelho ON

- relé ligado (terminais 2-3) indicado por LED verde OUT

O relé também pode ser utilizado como relé de atraso na desativação - um relé com desativação retardada (dropout retardado), mas deve ser tido em conta que o relé de saída é um relé de comutação e os terminais 2 - 1 são comutados mesmo sem alimentação. Quando utilizado como um relé de atraso de OFF, quando a alimentação é aplicada, o tempo definido começa a contar, quando expira, o relé de saída liga e desconecta os terminais 1-2

Relé de tempo com retardo na operação

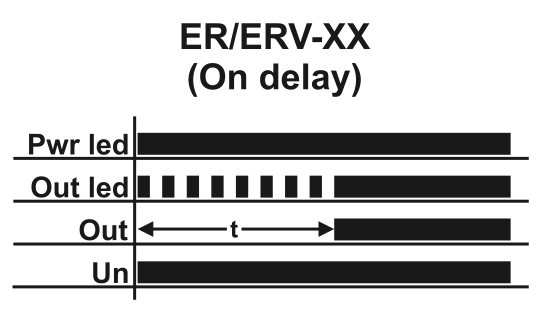

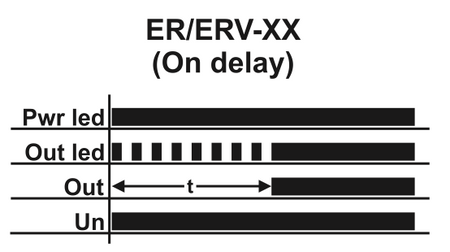

- Atraso na ativação do contacto NA após a ligação da alimentação (sem sinal de controlo) (Atraso ON)

- Quando a alimentação é ligada, o tempo definido começa a contar e o relé de saída liga-se quando o tempo definido tiver decorrido

- o relé de saída pode ser anulado,

- O contacto NC comporta-se como o Atraso OFF, ou seja, é ligado imediatamente e desliga-se após o tempo definido ter decorrido

Utilização:
