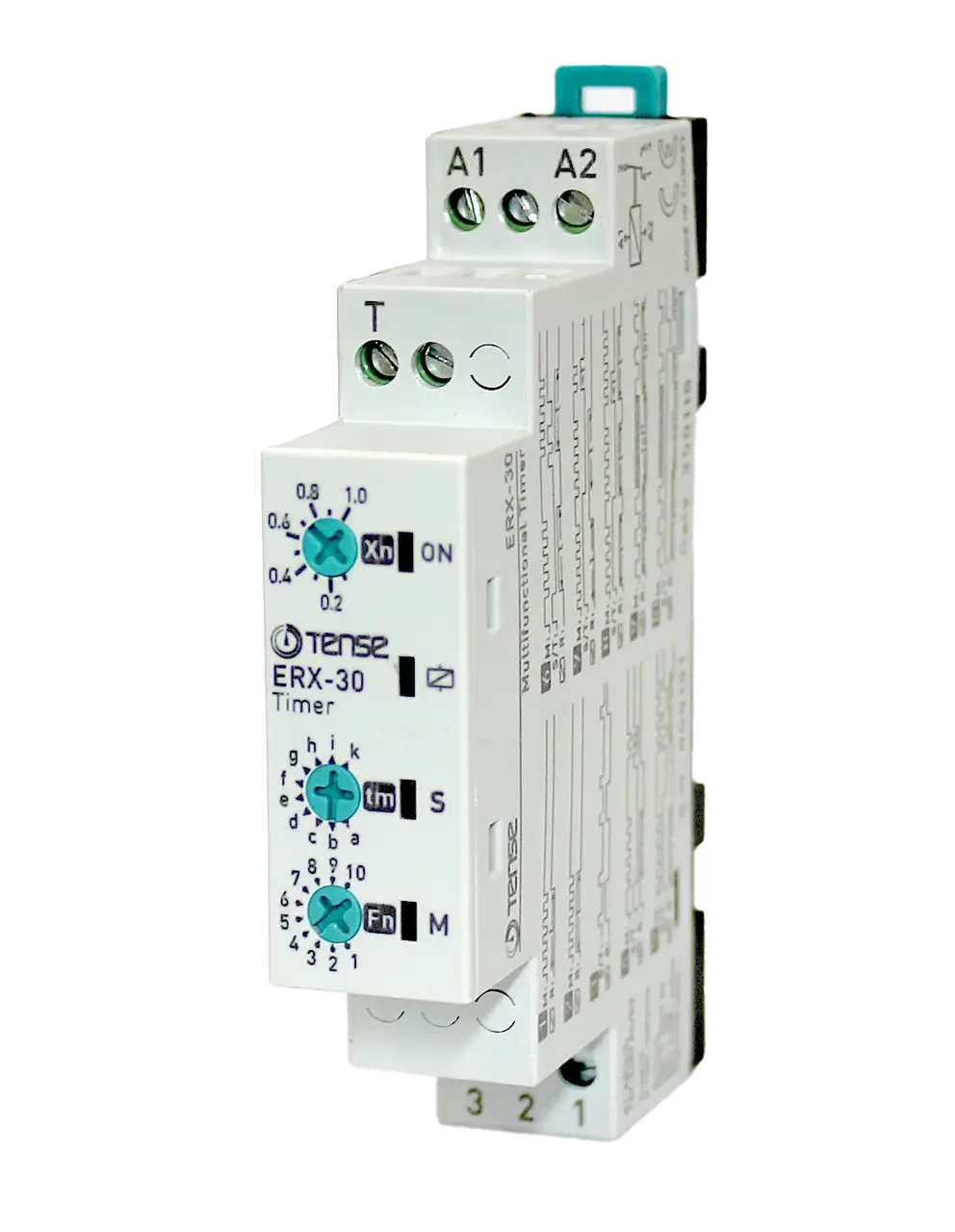

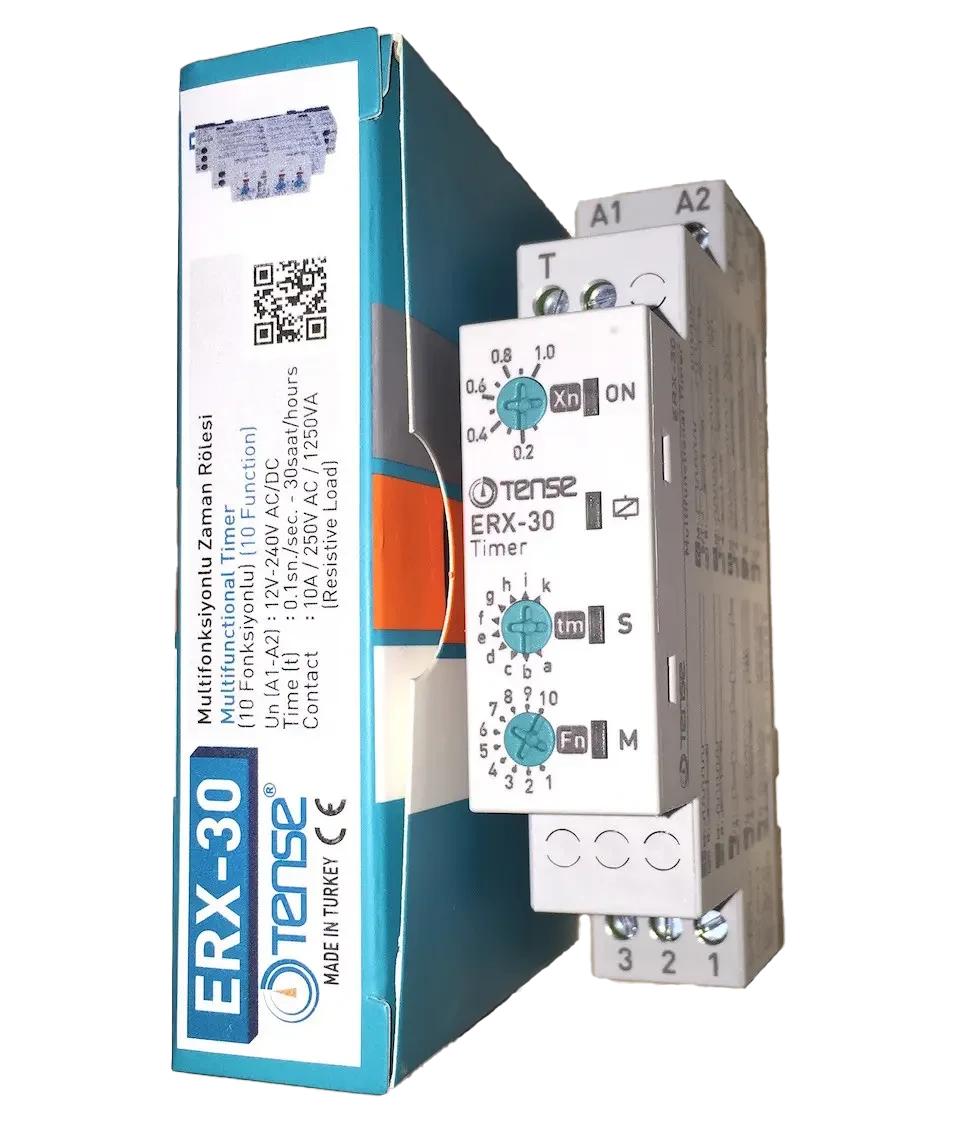

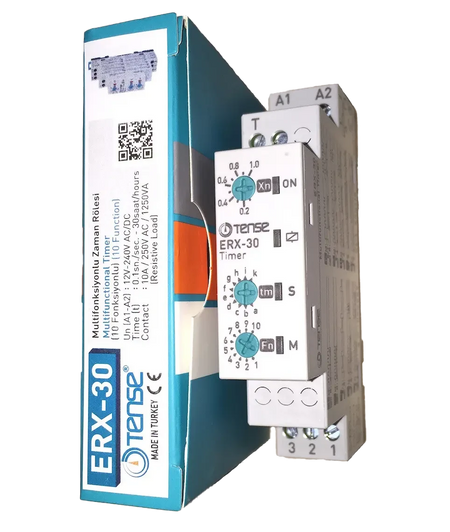

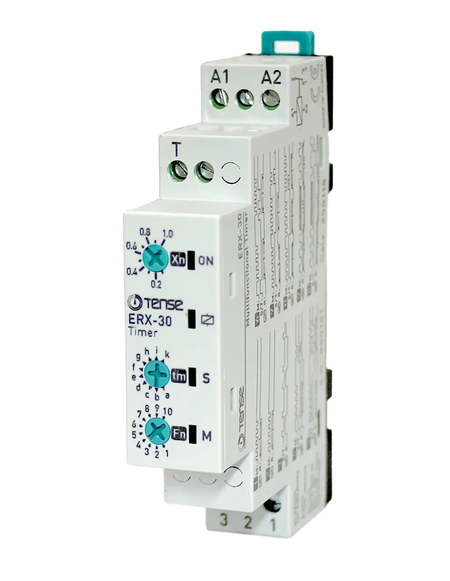

Relé de tempo multifuncional ERX-30 (10 funções) - 12...240 V AC/DC, 1 contacto de comutação

Descrição do produto

O relé de tempo multifunções ERX-30 é um elemento de controlo universal para atrasos, comutação, controlo de impulsos e processos periódicos na automação. Ele oferece até 10 funções de temporização para cobrir a maioria das tarefas em aplicações industriais e domésticas.

É adequado para:

• Sistemas de automação na produção (torrefação de café/sementes, linhas de embalagem, processos térmicos),

• Controlo da ventilação (casas de banho, sanitários), aquecimento, ar condicionado,

• iluminação (escadas, letreiros, montras),

• temporização de processos em máquinas de lavar roupa e electrodomésticos,

• abertura/fecho de janelas, registos, ar condicionado,

• controlo de motores e pequenos accionamentos.

A principal vantagem é a fonte de alimentação universal 12-240 VAC/DC, que permite que o relé substitua muitos tipos diferentes num único dispositivo.

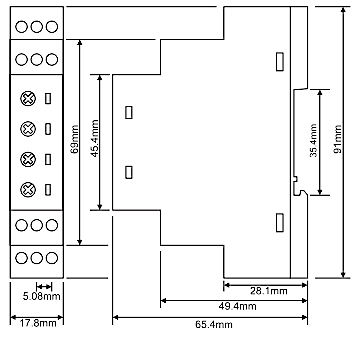

A montagem é feita em calha DIN padrão de 35mm.

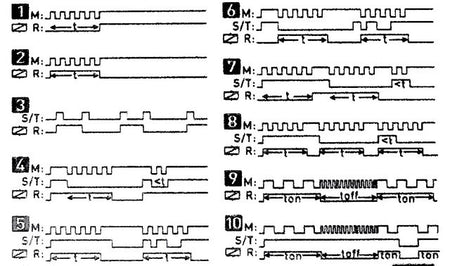

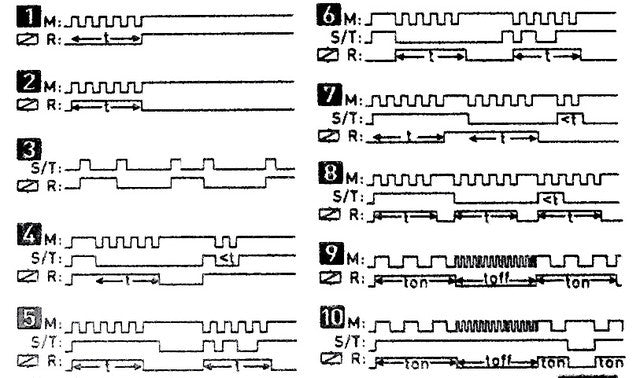

Funções de tempo incorporadas (10 funções)

O relé suporta os seguintes modos, utilizável em tensões de 12 / 24 / 48 / 110 / 230 V AC/DC:

1. Relé biestável

2. Arranque retardado (Delay ON)

3. Retorno retardado (Delay OFF)

4. Flasher - arranque com pausa

5. Arranque retardado após comutação + retorno retardado (combinação de atraso ON/OFF)

6. Arranque com impulso

7. Arranque retardado após comutação e retorno retardado após comutação (atraso ON/OFF)

8. Gerador de impulsos

9. Impulso único após a desconexão da entrada de controlo (Single Shot - borda descendente)

10. Impulso único após comutação da entrada de controlo (Single Shot - borda ascendente)

Aplicações práticas

O relé pode ser utilizado em muitas aplicações, por exemplo

• Controlo de ventiladores em casas de banho (WC, casa de banho),

• controlo da iluminação de escadas,

• controlo do aquecimento ou da ventilação em intervalos de tempo,

• controlo cíclico de painéis luminosos publicitários,

• rejeição de contacto (debounce) para sinais de controlo,

• controlo de processos na indústria alimentar (cozer carne, assar),

• controlo de bombas, motores e accionamentos,

• abertura/fecho automático de janelas, registos, válvulas,

• controlo de aparelhos e linhas de produção.

Vantagens do equipamento

• Alimentação universal: 12-240 V AC/DC

• Até 10 modos de funcionamento

• 1 contacto de comutação

• Adequado para aplicações industriais e domésticas

• Montagem fácil em calha DIN

• Substitui totalmente muitos dos modelos mais caros do mercado

• Funcionamento fiável e ampla compatibilidade

Substituição de análogos mais caros

O relé multifunções ERX-30 pode substituir totalmente estes modelos:

E1ZM10, MUR3, MXR1, IZT, E1ZMQ10, MFZ12-230V, ZR-67-BAT, CRM-91H, PCU-511, PCU-520, RF-520,
810.230.00001, 83.02.0.240, PCA-511, RF-511, REV-201, REV-120, CT-MHD, THC-M1, PCU-501,
PCU-530, PCM-10, 600XU-A-1-CU, BMR TRF10, CRM-91H/UNI, MCR-MB-003, MCR-MA-003.
