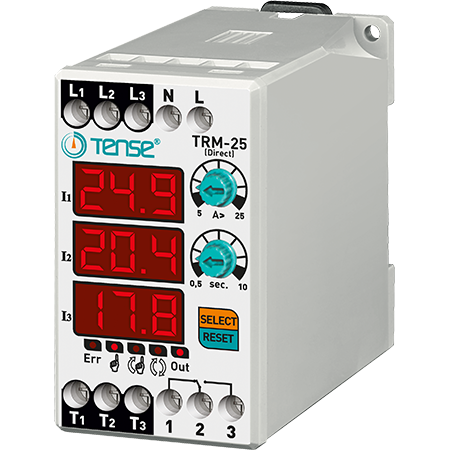

Relé de sobrecorrente digital direto com display LED de 3×3 dígitos TRM-25

Relé de carga digital direto com display LED de 3×3 dígitos, trifásico com temporizador, gama 0,1-25 A, fabricante TENSE (Turquia)

Os relés térmicos digitais são concebidos para prevenir e controlar os danos nas cargas causados por correntes elevadas.

- 0,1-25 A (valor de sobreintensidade ajustável)
- Assimetria de corrente fixa de 50%
- Tempo de atraso de erro ajustável
- Modo de funcionamento: ajustável (automático, semi-automático, manual)
- Transformadores de corrente internos

Aplicação do aparelho e princípio de funcionamento

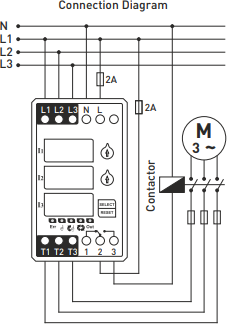

Ligar o aparelho de acordo com o esquema elétrico. Quando a ligação estiver concluída, ligar a corrente. Após a ligação, o ecrã apresenta os valores definidos durante 5 segundos.

- Utilizar o controlador "A>" para definir o valor de sobreintensidade . O valor definido é apresentado no ecrã esquerdo.
- Utilize o controlador "t" para definir o tempo de atraso . O valor ajustado é também visualizado no ecrã esquerdo.

Quando o dispositivo é ativado, o relé é ativado, o contacto de saída muda para o terminal 3 e o indicador OUT acende-se. Se a corrente exceder o valor de sobreintensidade definido (A>), o dispositivo inicia a contagem decrescente do tempo de atraso e o indicador ERR acende-se. Decorrido este tempo, o relé desliga-se, o contacto passa para o borne 1 e o indicador OUT apaga-se.

O relé eletrónico de corrente da série TRM-12foi concebido para desligar automaticamente os aparelhos quando a corrente máxima admissível é excedida, com um intervalo de disparo programável, tempo de disparo e tempo de retorno.
Existem também 3 modos de retorno ao estado "operacional" - MANUAL, SEMI-AUTOMÁTICO, AUTOMÁTICO.

Modos de reposição:

- Modo manual: Após uma falha de sobreintensidade, o dispositivo deve ser reposto premindo o botão Reset. Neste modo, o LED correspondente fica aceso.
- Modo Semi-Automático: O dispositivo reinicia automaticamente o sistema três vezes quando ocorre um erro de sobreintensidade e, em seguida, aguarda uma reinicialização manual quando ocorre outro erro. Neste modo, o LED correspondente fica intermitente.
- Modo automático: O dispositivo reinicia automaticamente o sistema sempre que ocorre um erro de sobreintensidade. Neste modo, o LED correspondente fica intermitente.

Nota: Para alterar o modo, mantenha premido o botão SELECT durante 10 segundos. Quando o modo é alterado, a luz do LED correspondente acende-se.

Assimetria 50% (fixo)

Se a diferença entre a maior e a menor corrente de fase exceder 50%, o dispositivo entra no modo de erro de assimetria no espaço de 2 segundos.
(Durante o funcionamento do motor, isto evita danos no sistema em caso de falha de uma única fase).

Durante um erro de assimetria:
- O grupo de visualização das duas fases que causaram a falha piscará e o indicador ERR acender-se-á.
- Se a corrente for inferior a 2 A, o aparelho não efectua o controlo da assimetria.
- Para sair do modo de erro de assimetria, o aparelho deve ser reposto manualmente.

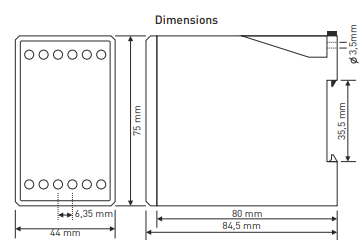

Parâmetros técnicos

- Tensão de funcionamento: 150-260 VAC
- Frequência de funcionamento: 50/60 Hz
- Consumo de energia: < 6 VA
- Temperatura de funcionamento: -20 °C a +55 °C
- Ecrã: 3×3 dígitos, 5 LEDs
- Ajuste de sobrecorrente (A>): 0,1-25 A
- Tempo de atraso: 0,1-20 s
- Tipo de ligação: ligação por pinça
- Contactos: 5 A / 250 V AC (carga ativa)
- Diâmetro do cabo: 2,5 mm²
- Peso: máx. 250 g
- Montagem: em calha DIN
- Altitude de funcionamento: < 2000 m

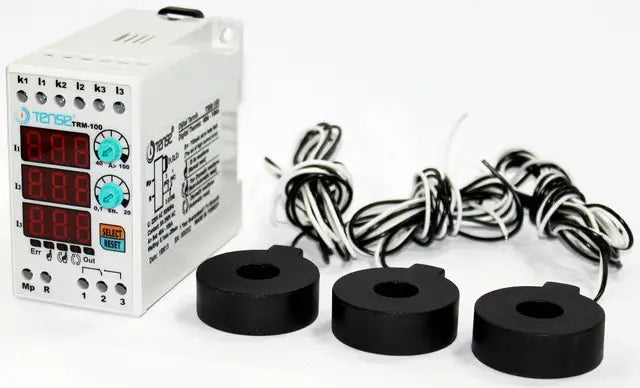

Nota: Os TRM-50, TRM-100, TRM-200 e TRM-300 só podem ser utilizados com os transformadores de corrente incluídos no fornecimento.

O TRM-400 pode ser utilizado com o transformador de corrente 400/5 fornecido com o TRM-400.
