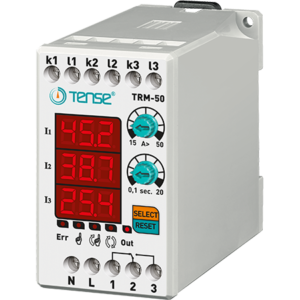

Relé de sobrecorrente digital com ecrã LED de 3×3 dígitos TRM-50

Relé de controlo/limitação de carga, trifásico, gama 15-50 A, fabricante TENSE (Turquia)

O relé de sobrecarga digital TRM-50 foi concebido para proteger as cargas contra danos causados por correntes elevadas, permitindo simultaneamente o controlo do funcionamento.

• 15-50 A (valor de sobrecarga ajustável)
• Assimetria de corrente fixa de 50%
• Tempo de atraso de falha ajustável
• Modo de funcionamento ajustável (automático, semi-automático, manual)

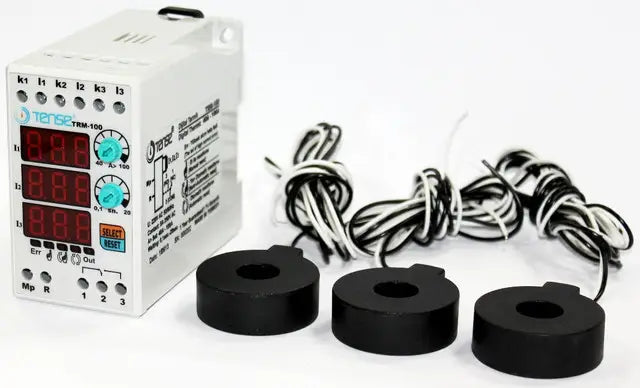

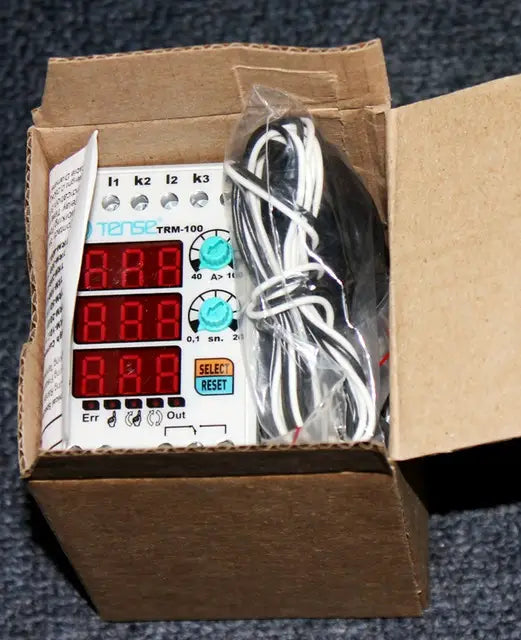

• Quando compra um relé de corrente TENSE, recebe um dispositivo pronto a funcionar - os transformadores de corrente estão incluídos.

Utilização do dispositivo e princípio de funcionamento

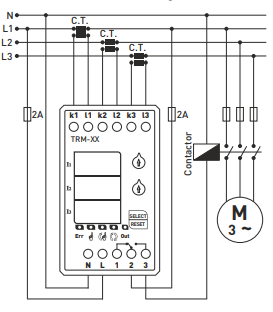

1. Conecte o dispositivo de acordo com o diagrama de ligações anexado.
2. Quando a cablagem estiver completa, ligue a fonte de alimentação. Após a ligação, o ecrã apresenta os valores definidos durante 5 segundos.
3. Utilizar o controlador "A>" para definir o valor de sobrecarga. O valor definido é apresentado no ecrã esquerdo.
4. Utilize o controlador "t" para definir o tempo de atraso. O valor definido também é apresentado no ecrã esquerdo.

Quando o dispositivo é ligado:

• O relé liga-se, o contacto de saída muda para o terminal 3 e o indicador OUT acende-se.
• Se a corrente ultrapassar o valor de sobrecarga definido (A>), o aparelho faz a contagem decrescente do tempo de atraso e o indicador ERR acende-se.
• Decorrido este tempo, o relé dispara, o contacto passa para o borne 1 e o indicador OUT apaga-se.

O relé eletrónico de corrente da série TRM-50 foi concebido para desligar automaticamente os consumidores quando as correntes máximas permitidas são excedidas. Tem um intervalo de disparo programável, tempo de disparo e ajustes de disparo invertido. Existem 3 modos de retorno ao estado "operacional" - MANUAL, SEMI-AUTO, AUTO.

Modos de reposição

• Modo manual: Para repor o dispositivo após uma sobrecarga, prima o botão Repor. O LED correspondente acender-se-á.
• Modo semi-automático: Permite que o dispositivo reponha automaticamente o sistema três vezes quando ocorre uma sobrecarga e, em seguida, aguarda uma reposição manual no erro seguinte. O LED correspondente acende-se.
• Modo automático: O dispositivo permite que o sistema seja reposto automaticamente de cada vez que ocorre um erro de sobrecarga. O LED correspondente acende-se.

Nota: Para alterar o modo, mantenha premido o botão SELECT durante 10 segundos. Quando o modo é alterado, o LED correspondente acende-se.

Assimetria de corrente 50% (fixa)

Se a diferença entre a corrente mais alta e a mais baixa nas fases exceder 50%, o dispositivo entrará no modo de erro de assimetria no espaço de 2 segundos (evita danos no sistema quando uma fase é perdida).

Quando ocorre um erro de assimetria:

• O grupo de ecrãs das duas fases que causaram a falha piscará e o indicador ERR acender-se-á.
• É necessária uma reposição manual para sair do modo de erro de assimetria.

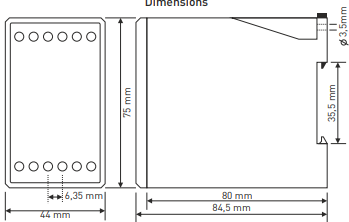

Parâmetros técnicos

• Tensão de funcionamento: 150-260 VAC
• Frequência de funcionamento: 50/60 Hz
• Consumo de energia: <6 VA
• Temperatura de funcionamento: -20 °C ... +55 °C
• Ecrã: 3 × 3 dígitos, 5 LEDs
• Valor de sobrecarga (A>): 15-50 A
• Tempo de atraso: 0,1-20 s
• Tipo de ligação: ligação por pinça
• Contactos: 5 A / 250 V AC (carga ativa)
• Diâmetro do cabo: 2,5 mm²
• Peso: máx. 250 g
• Montagem: em calha DIN
• Altitude máxima: <2000 m

Nota: Os TRM-50, TRM-100, TRM-200 e TRM-300 só podem ser utilizados com os transformadores de corrente incluídos no fornecimento.
O TRM-400 pode ser utilizado com o transformador de corrente 400/5 fornecido com o TRM-400.
