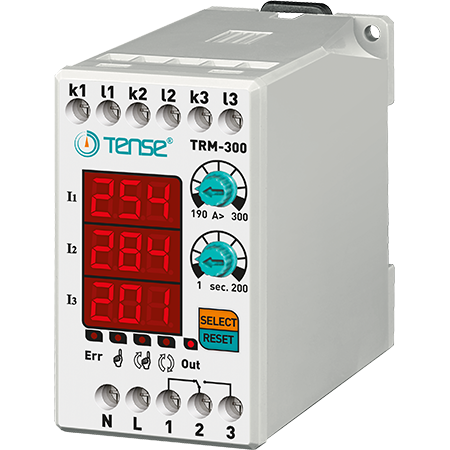

Relé de sobrecorrente digital com display LED de 3×3 dígitos TRM-300

Relé de corrente trifásico para controlo/limitação da corrente de carga na gama 190-300 A, fabricante TENSE (Turquia)

Os relés digitais de sobrecorrente TRM-300 foram concebidos para proteger as cargas contra danos causados por correntes elevadas, permitindo simultaneamente a monitorização do funcionamento.

- 190-300 A (valor de sobrecorrente ajustável)
- Assimetria de corrente fixa de 50%
- Tempo de atraso de erro ajustável
- Modo de operação ajustável (automático, semi-automático, manual)

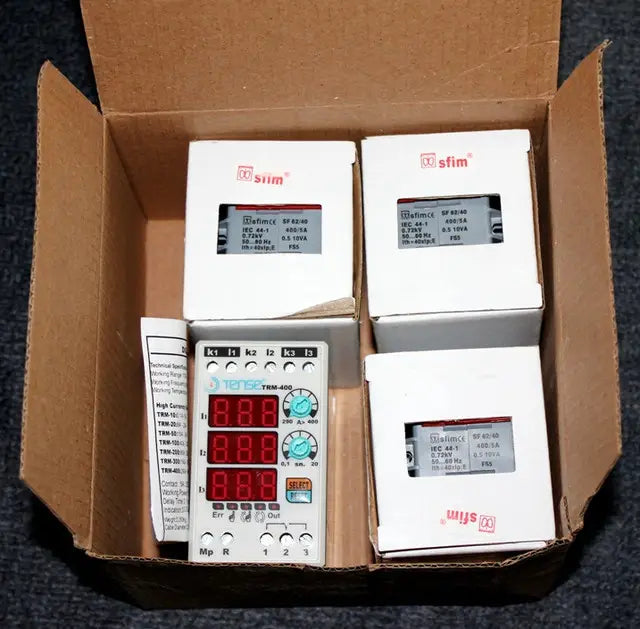

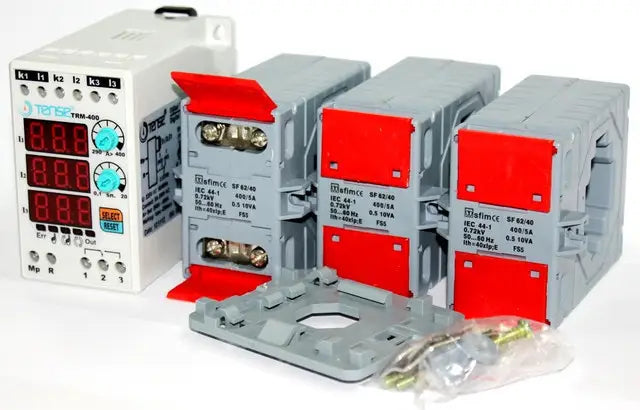

- Quando você compra um relé de corrente da marca TENSE, você recebe um dispositivo pronto para uso - transformadores de corrente incluídos.

Utilização do dispositivo e princípio de funcionamento

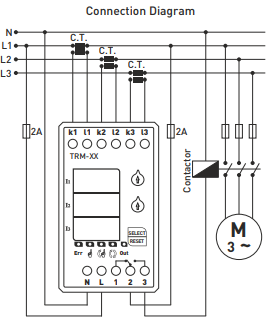

1. Ligar o aparelho de acordo com o esquema elétrico.
2. Quando a cablagem estiver completa, ligue a alimentação. Após a ligação, o ecrã apresenta os valores definidos durante 5 segundos.
3. Utilizar o controlador "A>" para definir o valor de sobreintensidade. O valor definido é apresentado no ecrã esquerdo.
4. Utilize o controlador "t" para definir o tempo de atraso. O valor definido também é apresentado no ecrã esquerdo.

Quando o aparelho é ligado:
- O relé liga-se, o contacto de saída passa para o borne 3 e o indicador OUT acende-se.
- Se a corrente ultrapassar o valor de sobreintensidade ajustado (A>), o aparelho inicia a contagem decrescente do tempo de atraso e o indicador ERR acende-se.
- Decorrido o tempo, o relé desliga-se, o contacto passa para o borne 1 e o indicador OUT apaga-se.

O relé eletrónico de corrente da série TRM-300 foi concebido para desligar automaticamente os aparelhos quando a corrente máxima admissível é ultrapassada.
Dispõe de um intervalo de disparo programável, a possibilidade de definir o tempo de disparo e o tempo de retorno.
Existem 3 programas para voltar ao modo "operacional" - MANUAL, SEMI-AUTOMÁTICO, AUTOMÁTICO.

Modos de reposição:

- Modo manual: Após um defeito de sobreintensidade, é necessário rearmar o aparelho premindo o botão Reset. Neste modo, o LED correspondente acende-se.
- Modo semi-automático: O sistema reinicializa-se automaticamente três vezes após um defeito de sobreintensidade, aguardando depois uma reinicialização manual no próximo defeito. Neste modo, o indicador LED acende-se.
- Modo automático: O sistema reinicializa-se automaticamente após cada defeito de sobreintensidade. Neste modo, o LED acende-se.

Nota: Para mudar de modo, mantenha premido o botão SELECT durante 10 segundos. Quando o modo é alterado, o LED correspondente acende-se.

Assimetria 50% (fixa)

Se a diferença entre a maior e a menor corrente de fase exceder 50%, o dispositivo entrará no modo de erro de assimetria no espaço de 2 segundos.
(Isto evita danos no sistema no caso de uma falha de fase única durante o funcionamento do motor).

Durante um erro de assimetria:
- O grupo do ecrã das duas fases que causaram a falha piscará e o indicador ERR acender-se-á.
- Para regressar do modo de erro de assimetria, o dispositivo tem de ser reposto manualmente.

Parâmetros técnicos:

- Tensão de funcionamento: 150-260 VAC.
- Frequência de funcionamento: 50/60 Hz
- Consumo de energia: < 6 VA
- Temperatura de funcionamento: -20 °C a +55 °C
- Ecrã: 3×3 dígitos, 5 LEDs
- Ajuste de sobrecorrente (A>): 190-300 A
- Tempo de atraso: 1-200 s
- Tipo de ligação: ligação por pinça
- Contactos: 5 A / 250 V AC (carga ativa)
- Diâmetro do fio: 2,5 mm²
- Peso: máx. 250 g

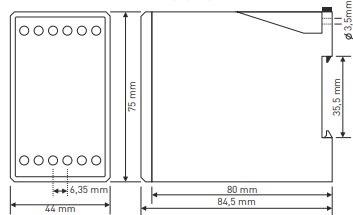

- Montagem: em calha DIN
- Altitude de funcionamento: < 2000 m

Nota: Os modelos TRM-50, TRM-100, TRM-200 e TRM-300 só podem ser utilizados com os transformadores de corrente fornecidos com o dispositivo.
