Relé de sobrecorrente digital com display LED de 3×3 dígitos TRM-100

Relé de corrente trifásico para controlo/limitação da corrente de carga na gama de 40-100 A, fabricante TENSE (Turquia)

Os relés digitais de sobrecorrente TRM-100 foram concebidos para proteger as cargas contra danos causados por correntes elevadas, permitindo simultaneamente o controlo do funcionamento.

- 40-100 A (valor de sobrecorrente ajustável)
- Assimetria de corrente fixa de 50%
- Tempo de atraso de falha ajustável
- Modo de funcionamento ajustável (automático, semi-automático, manual)
- Quando compra um relé de corrente TENSE recebe um dispositivo completo pronto a funcionar - transformadores de corrente incluídos.

Utilização do dispositivo e princípio de funcionamento

1. Ligar o aparelho de acordo com o esquema elétrico.
2. Quando a cablagem estiver completa, ligar a corrente. Após a ligação, o ecrã apresenta os valores definidos durante 5 segundos.
3. Utilizar o controlador "A>" para definir o valor de sobreintensidade. O valor definido é apresentado no ecrã esquerdo.
4. Utilize o controlador "t" para definir o tempo de atraso. O valor ajustado é igualmente indicado no ecrã esquerdo.

Quando o aparelho é ligado:
- O relé ativa-se, o contacto de saída passa para o borne 3 e o indicador OUT acende-se.
- Se a corrente ultrapassar o valor de sobreintensidade ajustado (A>), o aparelho inicia a contagem decrescente do tempo de atraso e o indicador ERR acende-se.
- Decorrido o tempo, o relé desliga-se, o contacto passa para o borne 1 e o indicador OUT apaga-se.

Descrição

O relé eletrónico de corrente da série TRM-100 foi concebido para a desconexão automática de aparelhos quando a corrente máxima admissível é excedida.
Permite a regulação da corrente de comutação, do tempo de atraso e do tempo de retorno.
Estão disponíveis três programas para o retorno ao modo "trabalho" - MANUAL, SEMI-AUTOMÁTICO e AUTOMÁTICO.

Modos de reposição:

- Modo manual: Após um defeito de sobreintensidade, é necessário rearmar o aparelho premindo o botão Reset. Neste modo, o LED correspondente acende-se.
- Modo semi-automático: o sistema efectua três rearmes automáticos após um defeito de sobreintensidade e aguarda um rearmamento manual no próximo defeito. Neste modo, o LED correspondente está aceso.
- Modo automático: o sistema reinicia automaticamente após cada erro de sobreintensidade. Neste modo, o LED correspondente está aceso.

Nota: Para alterar o modo, mantenha premido o botão SELECT durante 10 segundos. Quando o modo é alterado, o LED correspondente acende-se.

Assimetria 50% (fixo)

Se a diferença entre a maior e a menor corrente de fase exceder 50%, o dispositivo entrará no modo de falha de assimetria no espaço de 2 segundos.
(Isto evita danos no sistema se uma fase se perder durante o funcionamento do motor).

Quando ocorre uma falha de assimetria:
- O grupo de ecrãs das duas fases que causaram a falha pisca e o indicador ERR acende-se.
- Para sair do modo de falha, o dispositivo deve ser reposto manualmente.

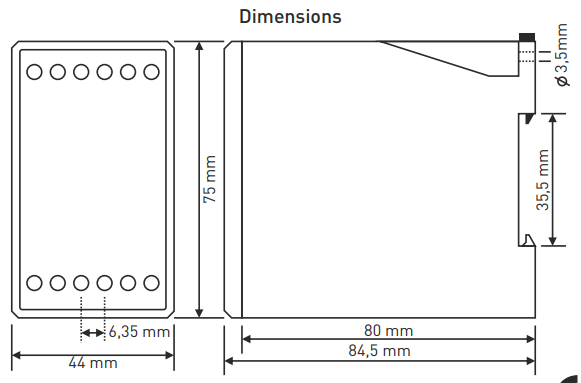

Parâmetros técnicos:

- Tensão de funcionamento: 150-260 V AC
- Frequência de funcionamento: 50/60 Hz
- Potência: < 6 VA
- Temperatura de funcionamento: -20 °C a +55 °C
- Ecrã: 3x3 dígitos, 5 LEDs
- Ajuste de sobrecorrente (A>): 40-100 A
- Tempo de atraso: 0,1 s - 20 s
- Tipo de ligação: terminal
- Contactos: 5 A / 250 V AC (carga ativa)
- Diâmetro do fio: 2,5 mm²
- Peso: max. 250 g
- Montagem: em calha DIN
- Altitude de funcionamento: < 2000 m

Nota: Os TRM-50, TRM-100, TRM-200 e TRM-300 só podem ser utilizados com os transformadores de corrente fornecidos.
O TRM-400 pode ser utilizado com um transformador de corrente 400/5.
