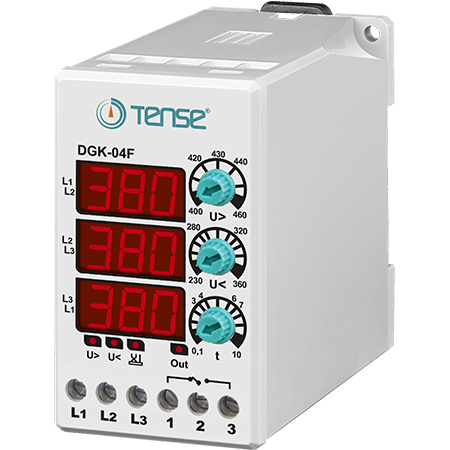

Relé de proteção de tensão digital trifásico com controlo da sequência de fases (sem condutor neutro), DGK-04F

Relé de proteção de tensão trifásico digital para calha DIN, Tense

O relé de proteção microprocessado Tense DGK-04F foi concebido para a proteção abrangente de equipamentos industriais sensíveis e motores contra os riscos associados a variações de tensão em redes trifásicas. O aparelho monitoriza continuamente a tensão trifásica e proporciona uma proteção altamente precisa contra sobretensão, subtensão e sequência de fases incorreta. Uma característica específica deste modelo é a ligação sem necessidade de ligar o condutor neutro (redes assimétricas/de três condutores).

O relé está equipado com visores digitais para uma visão imediata do estado de cada fase. O utilizador pode definir com precisão os valores-limite de tensão e o atraso de tempo para filtrar picos de rede de curta duração e evitar comutações indesejadas. A construção modular compacta garante uma instalação fácil numa calha de montagem DIN padrão de 35 mm.

Principais funções e proteções

• Proteção contra sobretensão e subtensão: Desliga automaticamente a saída se a tensão exceder ou ficar abaixo dos limites definidos.

• Controlo da sequência de fases: Impede o funcionamento dos motores em sentido contrário em caso de ligação incorreta das fases.

• Sem condutor neutro (Non-Neutral): Ideal para sistemas onde o condutor N não está disponível ou não é necessário.

Parâmetros técnicos

• Tipo de produto: Relé de proteção de tensão digital

• Número de fases: 3 (ligação trifásica sem N)

• Tensão nominal de funcionamento ($U_n$): 3× 380 V CA (50/60 Hz)

• Modo de montagem: Calha DIN de 35 mm / painel de montagem

• Contato de saída: 5 A / 250 V CA (carga resistiva)

Intervalos de ajuste

• Proteção contra sobretensão (High Voltage): 400 – 460 V CA (ajustável)

• Proteção contra subtensão (Low Voltage): 230 – 360 V CA (ajustável)

• Tempo de espera em caso de erro (Error Waiting Time): 0,1 – 10 s (ajustável)
