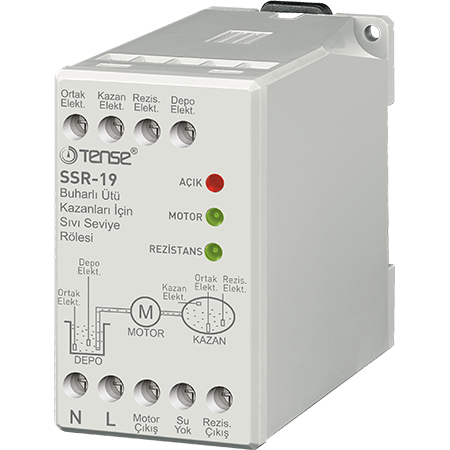

Relé de nível de líquido para caldeiras de vapor (poço ou tanque)

O relé para controlar o nível de água na caldeira é instalado em dois sistemas de aquecimento de água do condensador (geradores de vapor) com um controlo para desligar o aquecimento elétrico na ausência de água no tanque.

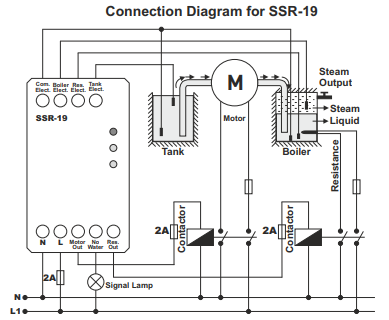

Esquema de ligação do relé para controlo do nível de água no aquecedor

Fazer a cablagem de acordo com o diagrama

Com Elect. - elétrodo básico (não incluído).

Tank Elect - elétrodo para verificar o nível de líquido no poço (não incluído no kit).

Caldeira Elect - elétrodo para verificar o nível do líquido na caldeira - depósito (não incluído no kit).

Res Elect - elétrodo para verificar o nível de líquido para ligar o aquecedor de líquido (não incluído no conjunto)

Res. Out - saída para ligar o aquecedor de líquidos

Water Not - saída para ligação da luz de sinalização (aquecedor ligado/desligado)

Ligar (Com Elect) ao corpo do poço TANK e à caldeira (tanque, reservatório) - BOILER. Se o tanque não estiver ligado por cabo, ligar (Com Elect) ao elétrodo de controlo do nível de líquido.

Descida do nível de água do depósito (TANQUE) - enquanto o nível de água não for inferior ao sensor de nível de líquido (Tank Elect), a bomba liga-se e o indicador verde "motor em funcionamento" acende-se. Se o nível da água descer abaixo deste sensor (Tank Elect), o motor pára de funcionar e o indicador "motor em funcionamento" apaga-se.

O nível da água na caldeira, no depósito, no recipiente (Boiler) aumenta - quando o depósito estiver cheio até ao elétrodo de nível (Boiler Elect), a bomba desliga-se (o indicador verde "funcionamento da bomba" deixa de acender) e deixa de bombear água.

O nível de água na caldeira (depósito, recipiente) diminui - quando o nível de água desce abaixo do sensor de nível de líquido (Boiler Elect), é acionado um atraso de 10 segundos no arranque da bomba. Depois de decorrido o tempo definido, o motor da bomba arranca (o indicador "motor em funcionamento" acende-se) bombeando a água até ao nível do sensor (Boiler Elect).

Um elétrodo de nível é igualmente instalado na caldeira para controlar o aquecimento elétrico do líquido (Res Elect). Quando a água sobe até ao nível do sensor (Res Elect), a luz apaga-se e o esquentador liga-se. Se a água descer abaixo do nível do sensor (Res Elect), o esquentador desliga-se e a luz indicadora acende-se. A utilização do elétrodo para medir o nível de água no esquentador evita que o aquecimento elétrico da caldeira-tanque se ligue quando não há água, e a luz indicadora ajuda a saber se o esquentador está a funcionar. A luz indicadora pode servir como indicador do nível de água (abaixo-acima do elétrodo Res Elect). Esta opção evita a avaria do aquecedor (funcionamento sem líquido - em vazio) e permite-lhe poupar dinheiro.

Os eléctrodos (sensores de nível de líquido) não estão incluídos.

Certifique-se de que encomenda sensores de nível de água e um disjuntor de 2 amperes para proteger os canais de entrada e saída desta unidade (3 peças).

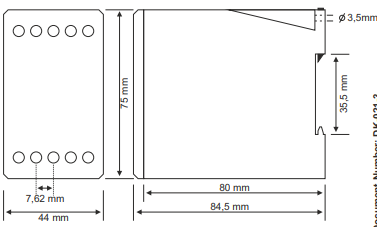

Tensão nominal: 220 V, CA.

Intervalo de tensão de funcionamento: 90% a 110%.

Frequência de funcionamento: 50/60 Hz.

Perdas: <3 VA

Temperatura ambiente: -40...+50

Ligação do sensor e da alimentação: ligação de parafuso
