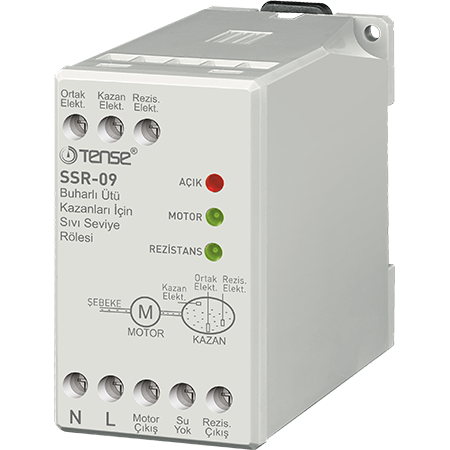

Relé de controlo do nível de água para um tanque com proteção do aquecedor - Tense SSR-09

Descrição do produto

O relé SSR-09 da Tense é uma unidade moderna concebida para o controlo automático do nível de água em caldeiras, tanques de armazenamento e aquecedores de água.
Assegura um abastecimento de água fiável, o encerramento atempado da bomba e, acima de tudo, uma proteção eficaz do elemento de aquecimento elétrico contra o funcionamento a seco.

O dispositivo utiliza eléctrodos capacitivos para monitorizar o nível de água e controla automaticamente a bomba e o aquecedor de acordo com a situação atual no tanque.

Principais vantagens

• Proteção contra o funcionamento a seco da caldeira e do aquecedor - prolonga a vida útil do equipamento.

• Controlo automático do nível de água: a bomba liga-se quando o nível de água é baixo e desliga-se quando atinge o nível superior.

• Proteção do aquecedor - se não houver água no aquecedor, o dispositivo bloqueia imediatamente a sua alimentação eléctrica.

• Indicação LED do funcionamento da bomba edo aquecedor para uma fácil verificação do estado.

• Fácil instalação - montagem em calha DIN, terminais de parafuso transparentes.

• Dimensões compactas, baixo consumo.

• Ampla gama de tensão de funcionamento de 170-260 VAC - funcionamento estável mesmo durante as flutuações de energia.

Princípio de funcionamento

O SSR-09 funciona com dois eléctrodos localizados no tanque:

1. Elétrodo inferior (nível mínimo)

   • Se o nível da água descer abaixo deste elétrodo, o relé ativa a bomba e começa a bombear água.

2. O elétrodo superior (nível máximo)

   • Quando o nível superior é atingido, o relé desliga automaticamente a bomba.

3. Elétrodo de proteção no elemento de aquecimento

   • Se não houver água no aquecedor, o relé corta a alimentação do aquecedor e evita o sobreaquecimento.

Esta lógica inteligente garante um funcionamento seguro e económico de todo o sistema.

Utilização de

• Caldeiras eléctricas e termoacumuladores

• Sistemas de aquecimento com depósito de armazenamento

• Depósitos de armazenamento de água domésticos e industriais

• Sistemas de abastecimento de água e de bombagem

• Tanques de água potável ou doméstica

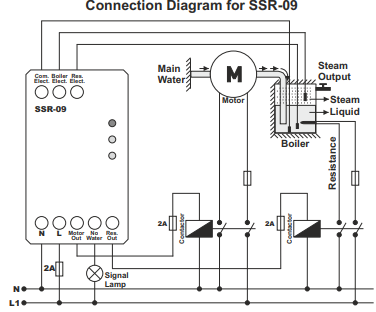

Instalação e ligação

• Montagem em calha DIN standard no armário.

• Ligação através de terminais de parafuso.

• Os eléctrodos devem ser instalados no tanque nos níveis necessários.

• Para um funcionamento estável, o fabricante recomenda a utilização de condutores com um mínimo de 2,5 mm².

Nota: Os eléctrodos (sondas de nível) não estão incluídos e devem ser encomendados separadamente.
