Relé de monitorização trifásico com controlo PTC disparo de fase/assimetria/sequência

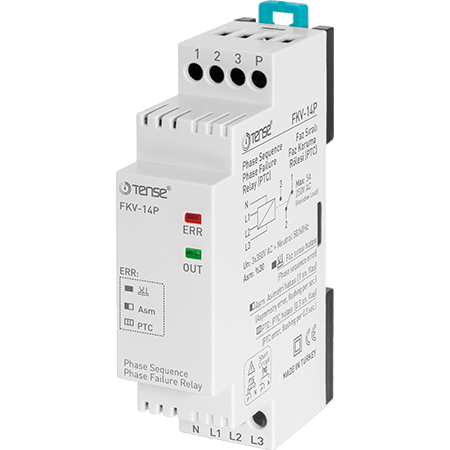

Relé trifásico para controlo de fase com proteção contra disparos e controlo da temperatura do enrolamento, TENSE - FKV-14P

Descrição do produto

O relé de controlo de fase trifásico FKV-14P foi concebido para proteger os motores eléctricos trifásicos e o equipamento contra falhas críticas na rede de alimentação eléctrica. Proporciona um controlo abrangente da presença de fase, falha de fase, encravamento de fase, assimetria (40% fixo), sequência incorrecta de fase e temperatura excessiva do enrolamento do motor. Equipado com um condutor neutro e concebido para montagem em calha DIN.

Funções principais

• Verifica a presença das três fases

• Proteção contra falhas de fase

• Deteção de encravamento de fase (kinking)

• Controlo de assimetria de tensão fixa 40%

• Proteção contra sequência de fases incorrecta

• Controlo da temperatura do enrolamento do motor

• Indicação ótica do estado (LED OUT)

• Restabelecimento automático do funcionamento quando os parâmetros regressam ao intervalo permitido

Princípio de funcionamento

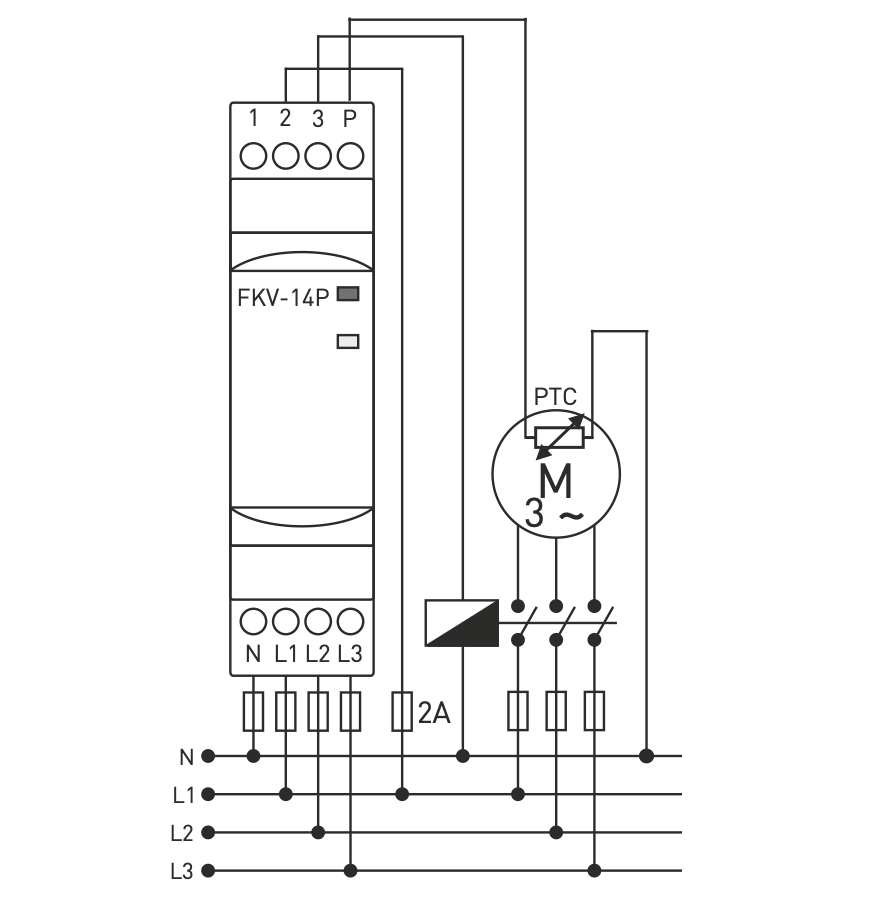

• Funcionamento normal: se as três tensões de rede estiverem presentes, a sequência de fases estiver correta e a temperatura do enrolamento não ultrapassar os limites, o relé liga (os contactos 15-18 estão fechados) e o LED OUT acende-se.

• Erro de tensão ou assimetria: se a tensão de uma das fases se desviar em mais de 40%, os contactos 15-18 abrem-se e os contactos 15-16 são activados; o LED OUT apaga-se.

• Erro de sequência de fases: o relé responde abrindo os contactos e apagando o LED OUT.

• Temperatura do enrolamento excedida: o relé desliga a saída até que a temperatura regresse aos limites permitidos.

• Restabelecimento do funcionamento: O relé volta automaticamente ao estado de funcionamento após a normalização dos parâmetros.

Caraterísticas técnicas

• Tipo de dispositivo: Relé de controlo de fases

• Número de fases: 3 + N

• Assimetria: 40% (fixo)

• Proteção térmica do enrolamento: Sim

• Contactos de saída: 15-18 (fechado em funcionamento), 15-16 (fechado em falha)

• Indicação: LED OUT

• Montagem: calha DIN

• Fabricante: TENSE (Turquia)

Vantagens

• Proteção abrangente do motor e da cablagem

• Funcionamento estável devido à assimetria fixa de 40%

• Fácil instalação em calha DIN

• Restabelecimento automático da função sem intervenção do operador

• Proteção fiável em condições industriais adversas

Aplicações típicas

• Motores eléctricos trifásicos

• Sistemas de bombas industriais

• Compressores

• Ventiladores

• Máquinas com sensibilidade à sequência e qualidade da tensão
