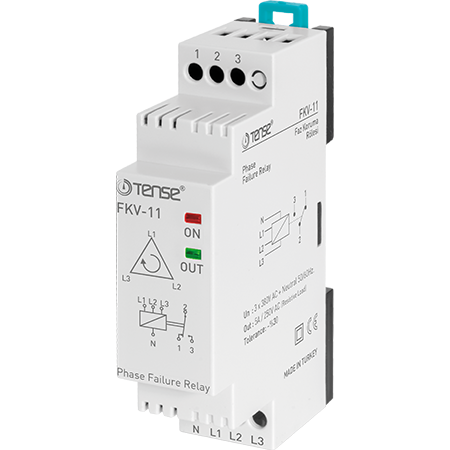

Relé de controlo de fase FKV-11 | TENSE

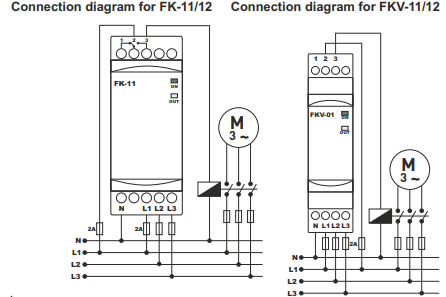

O relé de controlo de fase FKV-11 foi concebido para proteger o equipamento trifásico contra as principais falhas na rede de energia - especialmente encravamento de fase (inversão de fase), falha de fase e assimetria de fase. O relé permite o funcionamento fiável de motores eléctricos, bombas, compressores e outros equipamentos trifásicos.

O modelo apresenta uma assimetria fixa de 30% e foi concebido para ser instalado numa única calha DIN.

Como o relé FKV-11 funciona (algoritmo de operação)

Operação normal

• Todas as tensões trifásicas estão presentes.

• As fases estão ligadas na ordem correta.

• A tensão está dentro da faixa permitida.

• Os contactos 2-3 estão comutados, LED OUT → saída ativa.

Assimetria ou desvio de tensão

• Se a tensão de uma fase variar mais de 30%, ou se a soma das variações dos valores multidireccionais ultrapassar este limite:

  • o LED ASM (indicação de assimetria) acende-se,

  • os contactos 2-3 desligam-se,

  • os contactos 1-2 ligam-se,

  • O LED OUT apaga-se.

Regresso ao normal

• Se a tensão voltar ao intervalo permitido,

• o relé reactivará a saída e os contactos 2-3 voltarão a estar fechados.

Principais caraterísticas e vantagens

• Proteção contra:

  • Falha de fase,

  • sequência de fases incorrecta,

  • assimetria de fase (fixo 30%).

• Indicação visual do estado por LED (OUT / ASM).

• Resposta rápida a falhas na rede eléctrica.

• Design compacto - apenas 22,5 mm de largura.

• Montagem simples em calha DIN.

Parâmetros técnicos

Dimensões

• Comprimento: 85 mm

• Altura: 77,6 mm

• Largura: 22,5 mm
