Relé de monitorização/proteção trifásico para sobretensão, subtensão, controlo de sequência/falha

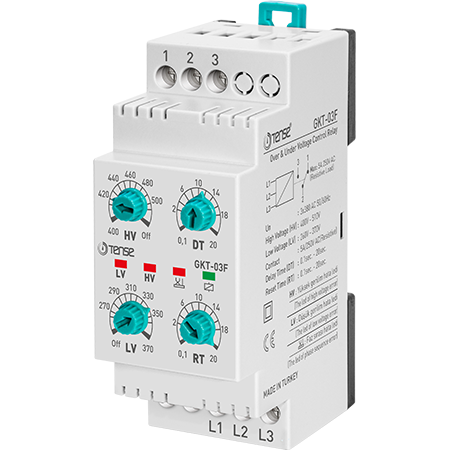

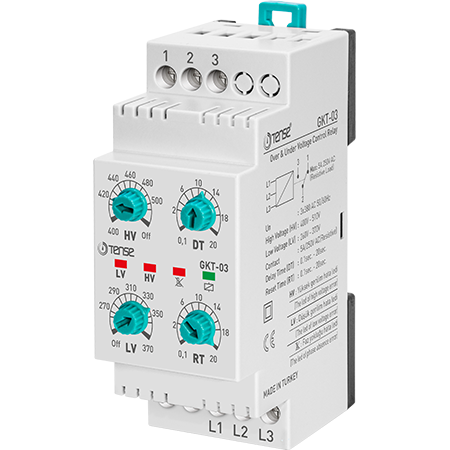

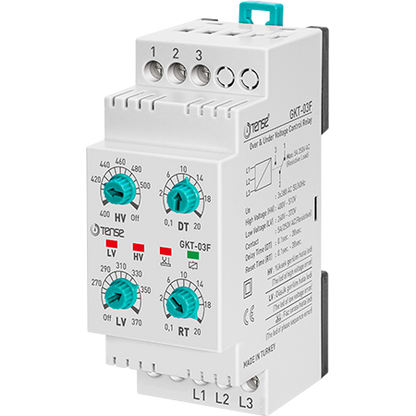

Relé de monitorização/proteção trifásico para controlo de sobretensão, subtensão, sequência e falha de fase com temporizador - GKT-03 / GKT-03F (POWERFUL)

Relé de monitorização da tensão trifásica 5A, 260-410 VAC, sem monitorização do condutor neutro, com sequência de fases - TENSE

Relé de monitorização de tensão trifásica com função de monitorização de subtensão e sobretensão, atraso de tempo ajustável e reposição automática.

Caraterísticas principais

• Monitorização de sobretensão (HV) - se a tensão exceder o valor definido em pelo menos uma fase.
  Gama de configuração:

  • GKT-03: 400-510 V

  • GKT-03F: 400-510 V

• Monitorização da subtensão (BT) - se a tensão descer abaixo do valor definido em, pelo menos, uma fase.
  Gama de definição:

  • GKT-03: 260-370 V

  • GKT-03F: 260-370 V

• Atraso de tempo de falha (DT) - tempo de resposta ao desvio da tensão em relação ao ponto de regulação.
  Gama: 0,1-20 s

• Tempo de retorno (RT) - tempo de atraso para o relé voltar a fechar depois de a tensão voltar ao normal.
  Gama: 0,1-20 s

• Reinício automático - o dispositivo regressa automaticamente ao funcionamento (dentro do tempo definido) após a normalização dos valores.

• Sequência de fases / falha de fase - disponível nas versões GKM-02F e GKT-03F.

• Monitorização da tensão de alimentação - o relé desliga-se quando a tensão de alimentação desce abaixo dos 152 V (GKT-03 / GKT-03F).

• Histerese de 3% para retornar o relé ao estado operacional.

• Indicação por LED de todas as falhas e do estado do relé.

• Contacto de saída - contacto seco de comutação NO + NC, corrente máxima 5 A.

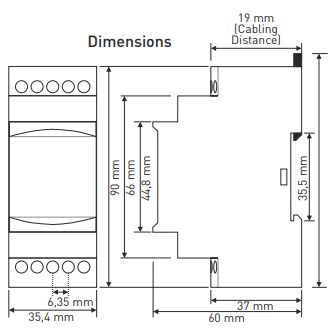

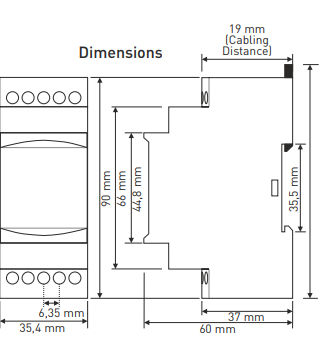

• Montagem em trilho DIN, dimensões compactas.

Nota importante

Estes relés não são utilizados para regulação de tensão.
Eles são destinados apenas para proteger e desconectar cargas (aparelhos, equipamentos) da rede elétrica quando:

• sobretensão,

• subtensão,

• falha de fase,

• sequência de fases incorrecta,

• perda do condutor neutro (para os modelos relevantes).
