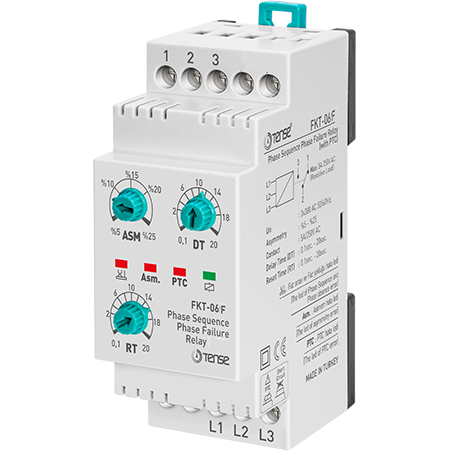

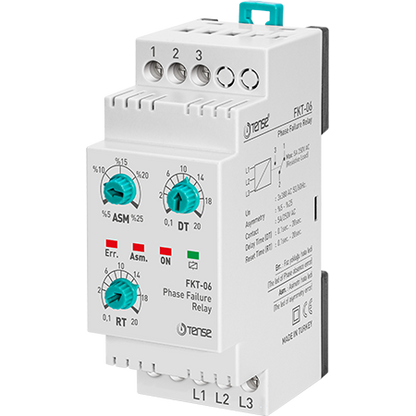

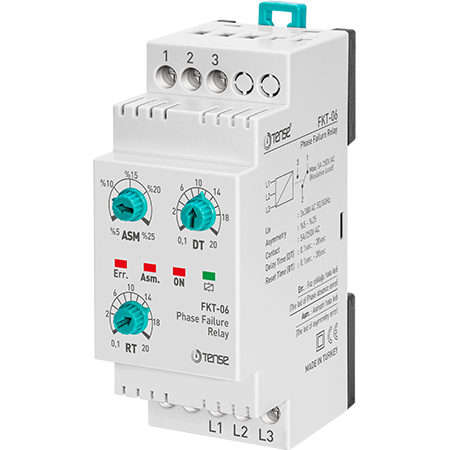

Relé de proteção de fases sem condutor neutro - com controlo de assimetria e controlo de sequência de fases

O relé de proteção de fase foi concebido para proteger os motores trifásicos e outros dispositivos sensíveis a alterações de tensão. Garante um funcionamento seguro, mesmo numa rede instável, através da monitorização da assimetria de fase, do controlo de falhas de fase e, em modelos selecionados, do controlo correto da sequência de fases.

O dispositivo funciona sem a necessidade de um condutor neutro, permitindo uma fácil instalação em sistemas de distribuição industrial.
Gama de monitorização da tensão de fase: 240-500 V CA.

Aplicação e princípio de funcionamento

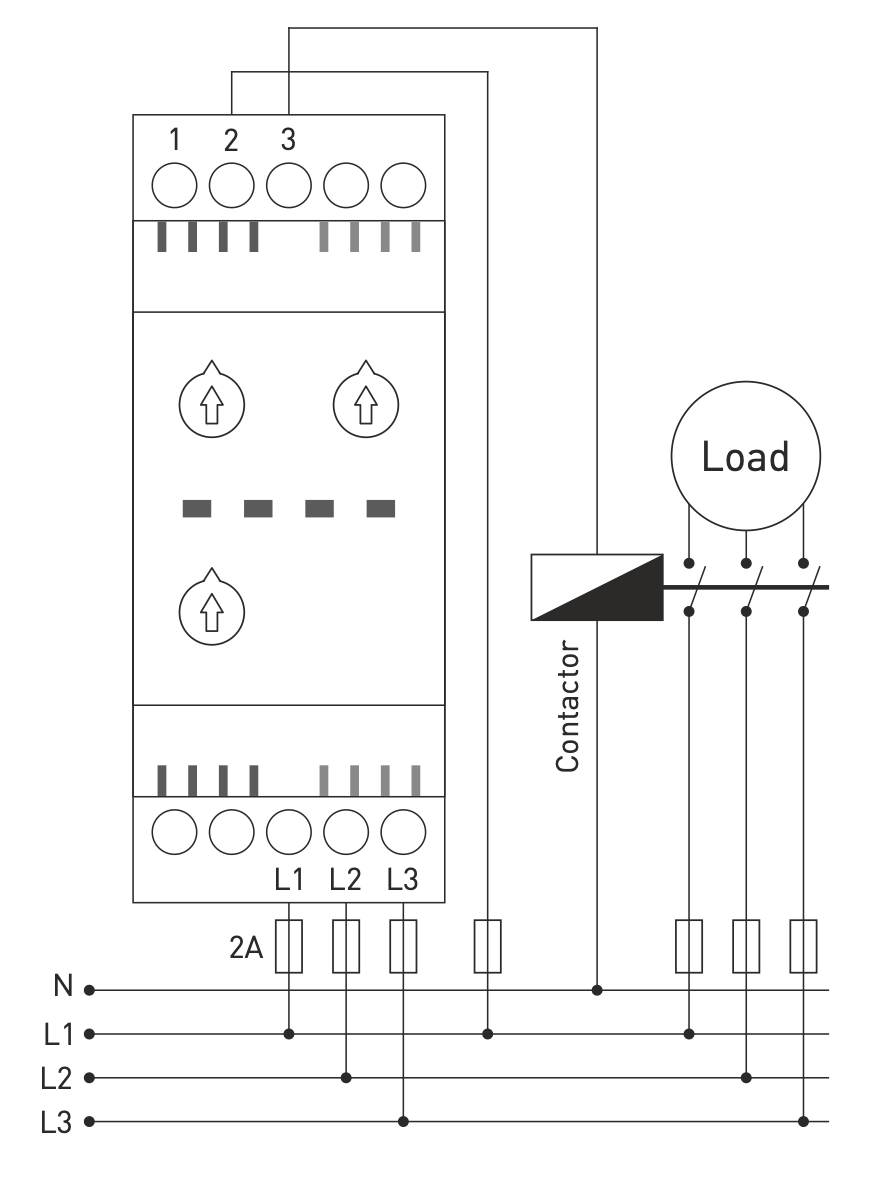

1. Ligar o relé de acordo com o esquema anexo.

2. Ajustar:

   • Valor de assimetria admissível (%)

   • atraso de falha (DT)

   • Tempo de rearme (RT)

3. Se a tensão estiver dentro do intervalo normal e a assimetria não exceder o limite definido, o relé ligar-se-á e a luz RELÉ acender-se-á.

4. Nas versões com controlo de sequência de fases, a sequência L1-L2-L3 também tem de estar correta.

5. Se a tensão de qualquer fase ultrapassar o limite de assimetria, o indicador ASM. (assimetria) acende-se e o relé desliga-se após o atraso DT.

6. Após a tensão voltar ao normal, o tempo de rearme RT é contado regressivamente. A seguir, o defeito apaga-se e o relé é reativado.

Cálculo da assimetria

A seguinte fórmula é utilizada para determinar a assimetria:

Assimetria = ((Tensão máxima - Tensão mínima) / Tensão máxima) × 100%

Exemplo:
((245 V - 200 V) / 245 V) × 100 = 18,3%

Este valor deve ser ajustado de acordo com o tipo de carga ligada.

Especificações técnicas
