Relé de monitorização/proteção trifásico para controlo de falhas de fase/assimetria/sobretensão

Os relés de proteção de fase são concebidos para proteger equipamentos com valores precisos de tensão de funcionamento e funções de inversão de fase contra falhas que podem ocorrer devido à tensão de linha e à temperatura do motor.

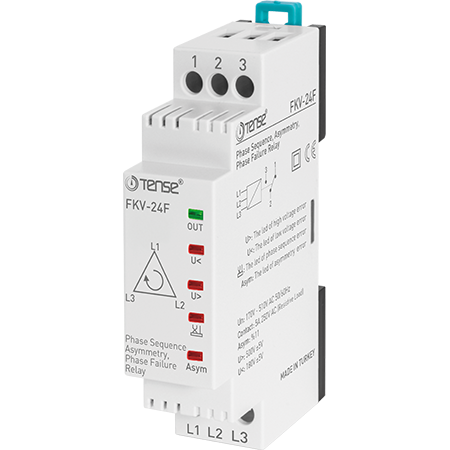

O FKV-24F tem uma assimetria constante de 11%. Pode funcionar com tensões de 180 a 500 VAC.

A assimetria significa a diferença entre os valores de tensão. Especialmente para cargas trifásicas, como motores, a bobina de alta tensão consome alta corrente e a bobina de baixa tensão consome baixa tensão. Por conseguinte, funcionam de forma desequilibrada e as bobinas danificam-se com o tempo.

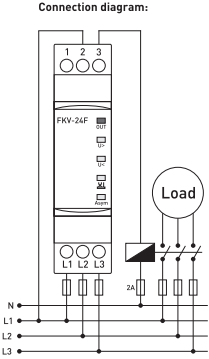

Quando o dispositivo é ligado, os contactos 1 (NC) e 2 (COM) do contactor estão fechados e os contactos 2 (COM) e 3 (NO) estão abertos. Quando os valores de tensão estão dentro do intervalo normal, o LED (OUT) no relé acende-se; os terminais dos contactores 1 (NC) e 2 (COM) estão abertos, os terminais dos contactores 2 (COM) e 3 (NO) estão fechados.

Se a diferença entre os valores de tensão for superior a 11%, o LED do relé apaga-se após cerca de 1 segundo e os contactos dos contactores 1 (NF) e 2 (COM) são ligados e os contactos dos contactores 2 (COM) e 3 (NA) são desligados. Se a diferença entre os valores de tensão diminuir em 5 V, o LED do relé acende-se e os contactos do contactor 1 (NF) e 2 (COM) desligam-se e os contactos do contactor 2 (COM) e 3 (NA) ligam-se.

Se a sequência de fases estiver correta, o LED do relé acende-se; os terminais dos contactores 1 (NF) e 2 (COM) são desligados e os contactos dos contactores 2 (COM) e 3 (NA) são ligados. Se a sequência de fases for incorrecta, o LED do relé acende-se, o LED do relé apaga-se e os contactos do contactor 1 (NF) e 2 (COM) são energizados e os contactos do contactor 2 (COM) e 3 (NA) são desenergizados.

Se o valor da tensão ultrapassar o valor nominal de alta tensão, o LED de erro de alta tensão (U>) acende-se. Se o valor da tensão não descer abaixo do valor normal no espaço de 2 segundos, o aparelho apresenta um erro de alta tensão. Nesta posição, o LED do relé desliga-se, os contactos do contactor 1 (NF) e 2 (COM) fecham-se e os contactos do contactor 2 (COM) e 3 (NA) abrem-se. Quando o valor da tensão desce 5 V abaixo do valor nominal de alta tensão, o LED de erro de alta tensão desliga-se e o aparelho inicia a contagem decrescente do tempo de espera de erro (t). Depois de decorrido o tempo de espera de erro, o LED do relé acende-se, os contactos dos contactores 1 (NF) e 2 (COM) estão abertos e os contactos dos contactores 2 (COM) e 3 (NA) estão fechados.

Se os valores de tensão descerem abaixo do ponto de regulação de baixa tensão, o LED que indica um defeito de baixa tensão (U<) acende-se. Se os valores de tensão não subirem para o valor normal durante o tempo de atraso de erro, o dispositivo terá um erro de baixa tensão. Nesta posição, o LED do relé apaga-se, os terminais 1 (NF) e 2 (COM) do contactor são fechados e os contactos 2 (COM) e 3 (NA) do contactor são desligados. Se o valor da tensão exceder o valor nominal de baixa tensão em 5 V, o LED que indica o erro de baixa tensão apaga-se e o dispositivo inicia a contagem decrescente do tempo de atraso de erro (t). Quando o tempo de atraso do erro tiver decorrido, o LED do relé acende-se e os contactos do contactor 1 (NF) e 2 (COM) são desligados e os contactos do contactor 2 (COM) e 3 (NA) são fechados.

Caraterísticas principais:

Tensão de funcionamento (Un): 3x380 VAC

Frequência de funcionamento: 50/60 Hz.

Potência de funcionamento: <4 VA

Temperatura de funcionamento: -20 °C a 55 °C.

Baixa tensão: 180 VAC (fixa)

Alta tensão: 500 VAC (fixo)

Assimetria: ~%11 (fixo)

Sem condutor neutro: sim

Indicação: 5 LEDs

Contacto: 5A / 250 VAC carga ativa

Diâmetro do cabo: 2,5 mm2

Peso: <110 g.

Montagem em calha DIN.
