Relé de memória biestável / Relé de arranque/paragem, impulso de impulso / Interruptor de impulso

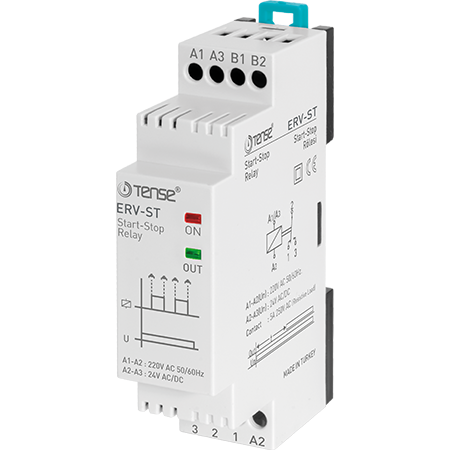

Relé de Impulso Eletrónico Biestável TENSE (Relé de Arranque-Paragem / Memória), 150-260 V AC

O relé de impulsos eletrónico biestável da TENSE (Turquia) permite o controlo da iluminação ou de outros dispositivos a partir de qualquer número de locais, utilizando botões de pressão ligados em paralelo. É ideal para instalações domésticas, edifícios comerciais e sistemas industriais onde é necessário um controlo simples de impulsos sem a utilização de interruptores convencionais de escada ou de barra transversal.

Descrição e caraterísticas

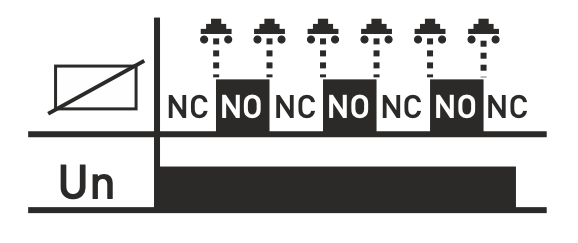

O relé permite que o dispositivo seja ligado ou desligado com base num impulso curto de um botão momentâneo (campainha). Um mecanismo biestável interno assegura que o relé muda de estado após o botão ser premido e permanece nesse estado até ao impulso seguinte. Isto assegura um controlo simples e fiável por um ou mais controladores em paralelo.

Uma grande vantagem deste modelo é o aumento da segurança - não há necessidade de fornecer tensão de rede de 220/230 V à entrada do botão de pressão. É suficiente um simples curto-circuito dos contactos do botão, o que não põe em perigo o utilizador nem requer a utilização de fios eléctricos no ponto de controlo.

Vantagens e caraterísticas

Funcionamento seguro sem tensões elevadas nos botões
As entradas de controlo funcionam apenas com base no princípio de circuito fechado, eliminando o risco de choque elétrico.

Controlo a partir de qualquer número de locais
A ligação em paralelo de qualquer número de botões permite-lhe substituir os sistemas de cruzetas e interruptores e simplificar consideravelmente a cablagem.

Poupa a cablagem
A ligação paralela de dois fios dos botões elimina a necessidade de combinações complexas de interruptores.

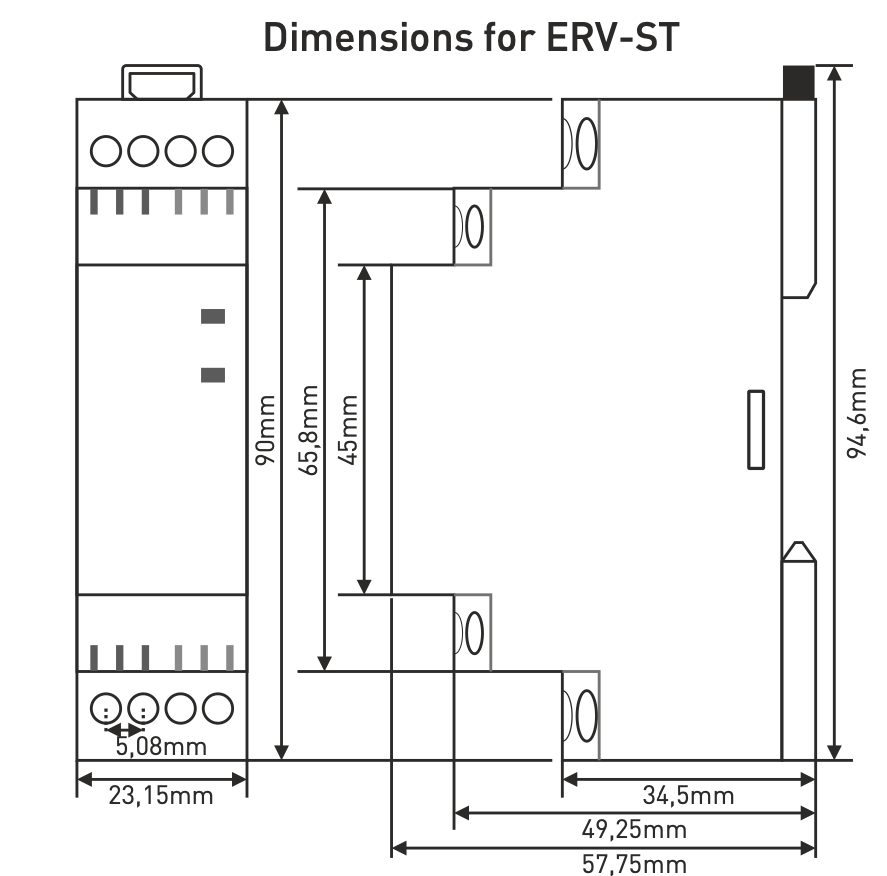

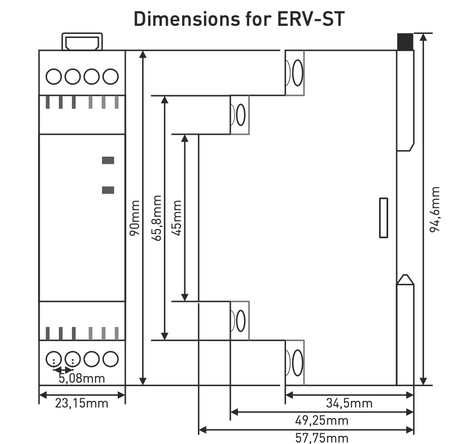

Tamanho compacto - 1 módulo
O relé não ocupa muito espaço e é fácil de instalar em qualquer painel de controlo doméstico ou industrial.

Montagem em calha DIN 35 mm
Permite uma montagem rápida e padronizada em quadros eléctricos.

Dados técnicos

• Tipo: relé de impulso eletrónico biestável

• Função: Start-Stop, relé de memória

• Alimentação: 150-260 V AC, 50/60 Hz

• Controlo: botões de pressão momentâneos (comutação de impulsos)

• Contacto: 1contacto de comutação (NO/NC)

• Montagem: calha DIN 35 mm

• Largura: 1 módulo
