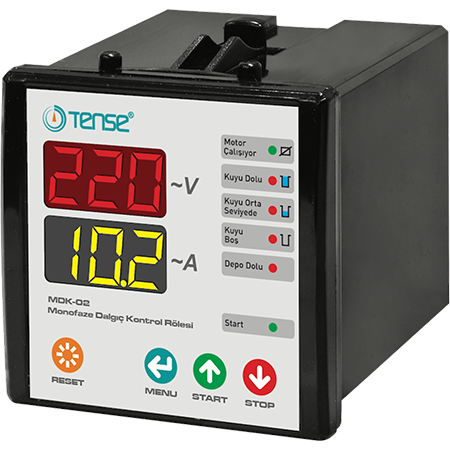

Regulador para bomba monofásica até 30A

Controlador de bomba de furo submersível monofásico, 140 V-280 V AC, 60 A, Tense

N.º art.: MDK-02

Eléctrodos (sensores de nível de líquido) não incluídos.

Este regulador foi concebido para proteger as bombas submersíveis para furos de uma variedade de problemas potenciais que podem ocorrer durante o funcionamento, tais como picos de tensão e corrente, falta de água no furo ou poço e sobrecarga da bomba. As caraterísticas incorporadas também permitem monitorizar os níveis de enchimento do reservatório, definir atrasos de tempo para situações de emergência e regular as correntes de pico.

Princípio de funcionamento do controlador.

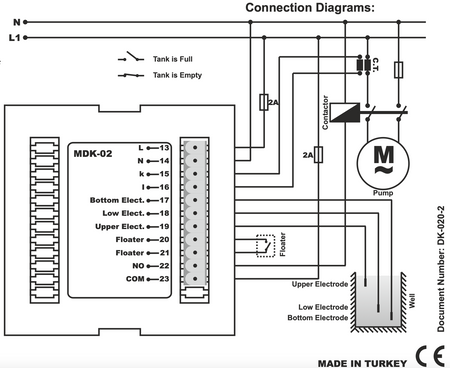

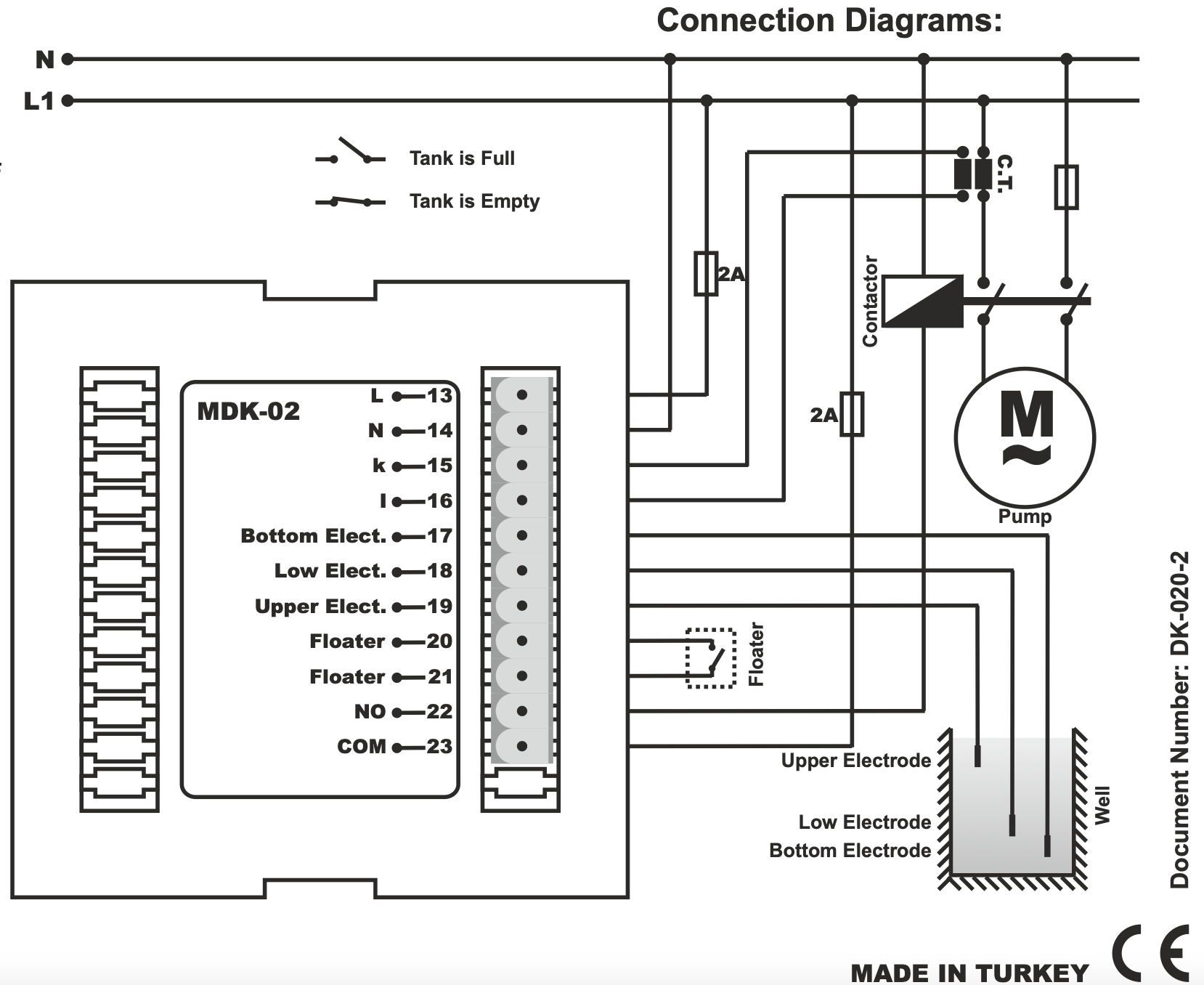

Leia a secção "Importante!" antes de ligar o aparelho. Ligue os sensores e o transformador de corrente ao dispositivo de acordo com o diagrama de ligações (fig. 1) e, em seguida, ligue a fonte de alimentação. Verifique se os parâmetros definidos de fábrica correspondem aos parâmetros de funcionamento da sua bomba. Se necessário, os seguintes parâmetros podem ser alterados:

(P1) - valor máximo admissível da tensão

(P2) - valor máximo admissível da corrente

(P3) - valor mínimo admissível de tensão

(P4) - valor mínimo de corrente admissível

(P5) - atraso na resposta ao erro

(P6) - tempo de reposição automática após erro de corrente

(P7) - coeficiente de corrente (multiplicador) para o intervalo de arranque

(P8) - tempo do intervalo de arranque

(P9) - número de reposições automáticas de um defeito de corrente após o qual o dispositivo entra em modo de emergência e requer a intervenção do operador

(P10) - tempo superior de atraso da resposta do sensor (tempo mais longo - a bomba liga-se menos vezes - prolonga a vida da bomba)

Após a primeira ligação à fonte de alimentação, o dispositivo aguarda 4 segundos, depois analisa os parâmetros da rede e a sua conformidade com os parâmetros definidos e analisa se existe água no poço. Verifica se há espaço suficiente no depósito de armazenamento do poço e se o programador está em modo "START" (indicador verde inferior aceso) (aceso), os contactos de comando ligam-se e o indicador verde superior "bomba" acende-se. O visor apresenta os valores actuais da tensão e da corrente.

Para entrar neste modo, prima o botão START.

Para sair deste modo, prima o botão STOP. Neste modo, o aparelho não efectua qualquer regulação e não põe a bomba a funcionar.

Definições dos parâmetros:

Prima o botão MENU para aceder ao menu de definição de parâmetros. Será levado para a primeira página de parâmetros (P1). O ecrã superior apresenta o número do parâmetro e o ecrã inferior apresenta o valor desse parâmetro. Pode alterar os valores dos parâmetros premindo os botões UP e DOWN. Em seguida, prima o botão MENU para guardar o valor selecionado ou o botão RESET para sair do menu. Note que premir o botão RESET não guarda o valor do parâmetro apresentado no ecrã, mas as alterações aos parâmetros anteriores serão guardadas. Se nenhum botão for premido durante 50 segundos, a unidade sairá do menu sem guardar o valor do parâmetro apresentado no ecrã.

Importante!!! Leia esta secção antes de ligar o aparelho:

- A unidade de controlo da bomba submersível tem de ser ligada de acordo com o diagrama de ligações na folha de dados do produto.

- Certifique-se de que o líquido a ser bombeado pela bomba não é inflamável ou explosivo.

- Se for utilizado um sistema com dois sensores de nível, as entradas do sensor superior e do sensor intermédio devem ser ligadas.

- A temperatura no local de instalação do controlador deve ser superior a 0 °C.

- Nunca aplique tensão às entradas do controlador para ligar o interrutor de boia.

- Certifique-se de que o corpo da bomba está ligado à terra, caso contrário podem ocorrer danos no regulador da bomba.

Informações técnicas:

Tensão de funcionamento: 140-280 VAC.

Frequência: 50 Hz

Gama de corrente: 0,5-60 A

Consumo de energia: <4 W

Sensibilidade a líquidos: <50 kOhm

Classe de proteção: IP40

Gama de temperaturas de funcionamento: -5 °C- +55 °C

Secção transversal do cabo: máx. 1,5 mm2

Peso: 0,325 kg

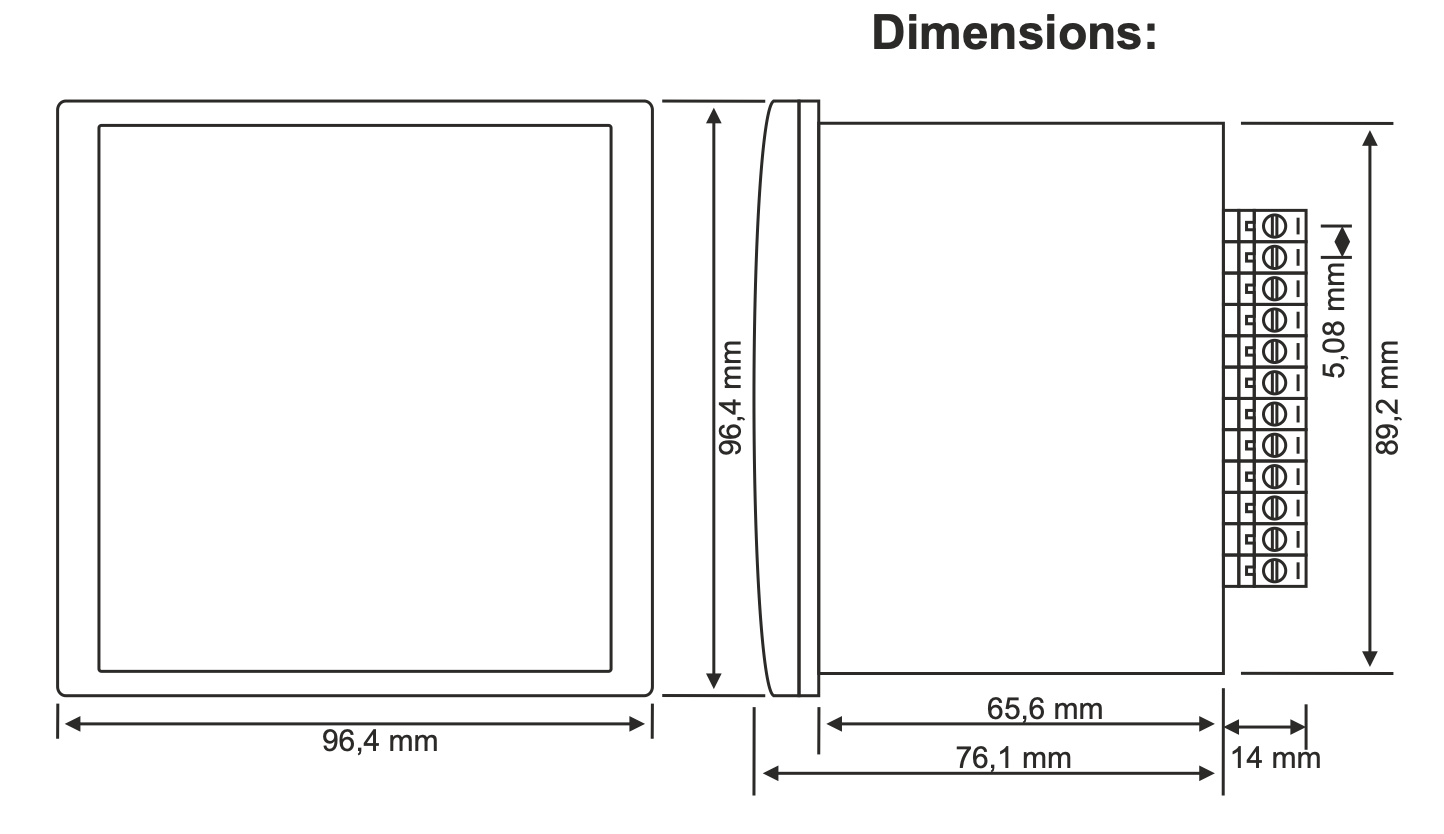

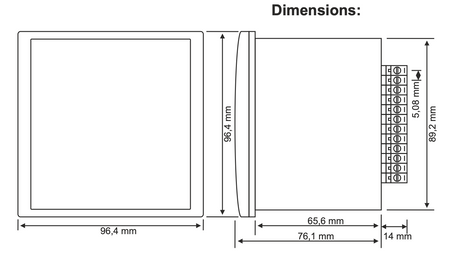

Abertura de instalação: 91 x 91
