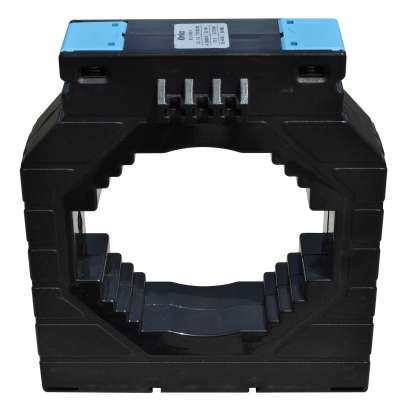

ONKA Transformador de corrente - TRANSFORMADOR DE CORRENTE 1500/5A, 100MM, CLASSE 0.5S, 20VA (TK10015005310 / 80011774)

Transformador de medição deslizante para correntes primárias nominais de 1500 A, correntes secundárias de 5 A, saídas nominais de 20 VA, disponível na classe de precisão 0,5S, ONKA.

Transformador de medição de corrente de alta precisão concebido para a medição indireta de corrente AC em redes eléctricas e sistemas de distribuição. Utilizado para amperímetros, multímetros, contadores de energia, sistemas de automação e circuitos de proteção.

Caraterísticas técnicas

Parâmetros básicos

• Corrente nominal primária: 1500 A

• Corrente secundária: 5 A

• Potência nominal: 20 VA

• Classe de precisão: 0,5S (precisão aumentada sob carga parcial)

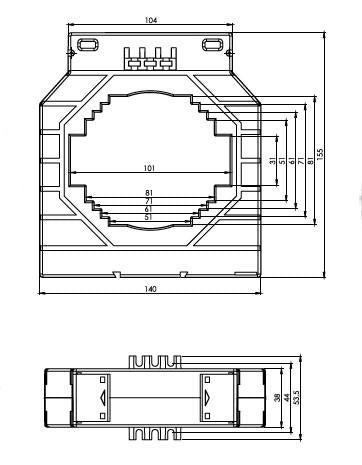

• Diâmetro interior/montagem no barramento: 100 mm

Caraterísticas de conceção

• Conceção: transformador deslizante

• Montagem: no barramento sem interrupção do circuito, utilizando os fixadores incluídos

• Fácil instalação em quadros eléctricos e painéis

Descrição e aplicação

O transformador converte uma corrente primária elevada (até 1500 A) numa corrente secundária normalizada e segura de 5 A, que se destina a

• instrumentos de medição

• contadores e sistemas de monitorização

• unidades de automação

• circuitos de proteção e controlo

Proporciona uma medição exacta da corrente CA sinusoidal e, graças à sua classe de precisão de 0,5S, é também adequado para medição comercial, monitorização do consumo e auditorias energéticas. A instalação é rápida - o transformador desliza simplesmente para um barramento de 100 mm de diâmetro.

Vantagens

• Carga de corrente elevada - até 1500 A

• Saída standard de 5 A - compatível com a maioria dos equipamentos de medição e controlo

• Classe de precisão 0,5S - elevada precisão mesmo com cargas baixas

• Montagem fácil no barramento sem necessidade de desligar o circuito

• Saída de 20 VA - adequada para circuitos de medição de carga

Áreas de aplicação

• Quadros eléctricos industriais e sistemas de distribuição

• Sistemas de medição e monitorização de energia

• Sistemas de contagem comerciais

• Circuitos de proteção e de medição

• Monitorização de cargas, equilíbrio de fases

• Auditorias energéticas e gestão de energia
