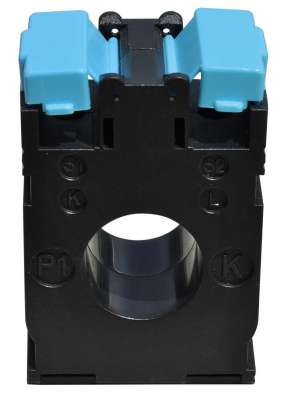

Transformador de corrente CK20 - 100/5 A, 1,5 VA, classe 1

Fabricante.

Descrição do produto

O transformador de medição de corrente da série CK20 foi concebido para a medição exacta de corrente CA com amperímetros, medidores de potência, módulos de medição e multímetros. O design com caixa em ABS incombustível, tampa de terminais selável e terminais de latão de alta qualidade garante uma elevada segurança e fiabilidade.

O transformador foi concebido para uma corrente primária de 100 A e fornece uma corrente secundária de 5 A com uma carga de 1,5 VA. O adaptador de montagem torna-o adequado para montagem em calha DIN.

Especificações técnicas

Especificações eléctricas

• Rácio de conversão (coeficiente): 100/5 A

• Carga: 1,5 VA

• Classe de exatidão: 1

• Frequência nominal: 50-60 Hz

• Limite de corrente de impacto: FS 5

• Tensão de ensaio: 3 kV / 1 min

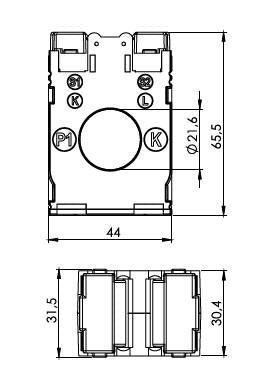

Conceção mecânica

• Caixa: ABS auto-extinguível (não inflamável)

• Bloco de terminais:

  • Tampa selável não amovível

  • terminais em latão

  • adequados para condutores de grande secção transversal

• Passa-fios: Ø 20 mm

• Fixação: em calha DIN (suporte tipo KK0003)

Resistência

• Resistência térmica à corrente de curto-circuito: Ith = 60 × In

• Resistência à corrente contínua: Id = 1,2 × In

• Temperatura de funcionamento: -25 °C a +85 °C

Normas

Em conformidade com as normas internacionais:

• IEC 60044-1

• IEC 61869-2

• VDE 0414-1

• DIN 57414

• BS 3938

• BS 7626

• EN 61869-2

Vantagens do produto

• Elevada precisão para fins de medição (classe 1)

• Braçadeiras de latão seguras com tampa

• Caixa em ABS durável e retardador de chama

• Montagem em calha DIN - ideal para armários de distribuição

• Tamanho compacto e fácil instalação

• Ampla gama de temperaturas de funcionamento
