O relé de monitorização/proteção trifásico monitoriza falhas de fase/assimetria/tensão

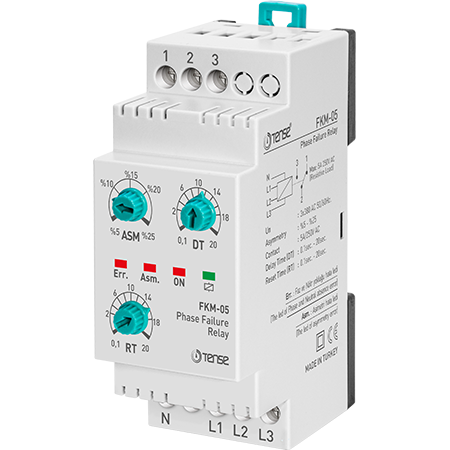

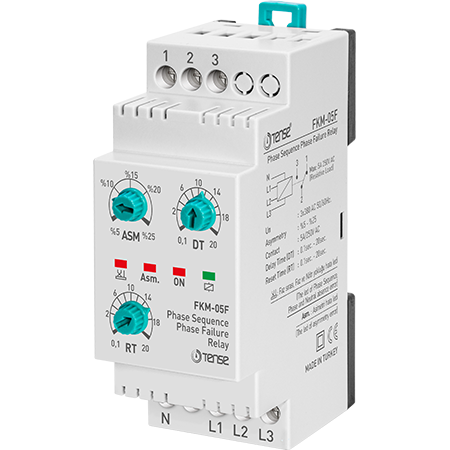

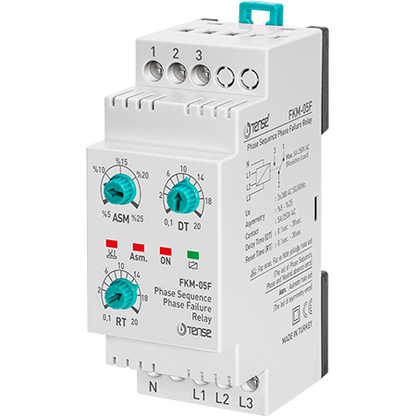

Relé com microprocessador FKM-05/05F para controlo e sequência de fases, para proteção do motor elétrico trifásico, 5 A, 140-300 V AC, 5-25 % de assimetria, sem neutro - TENSE

O relé de proteção de fases com regulação da assimetria foi concebido para proteger os motores trifásicos sensíveis a alterações na assimetria da tensão de linha.
Gama de tensões interfásicas do dispositivo: 140-300 V.

Princípio de funcionamento e regulação

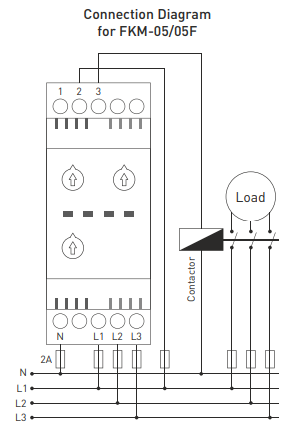

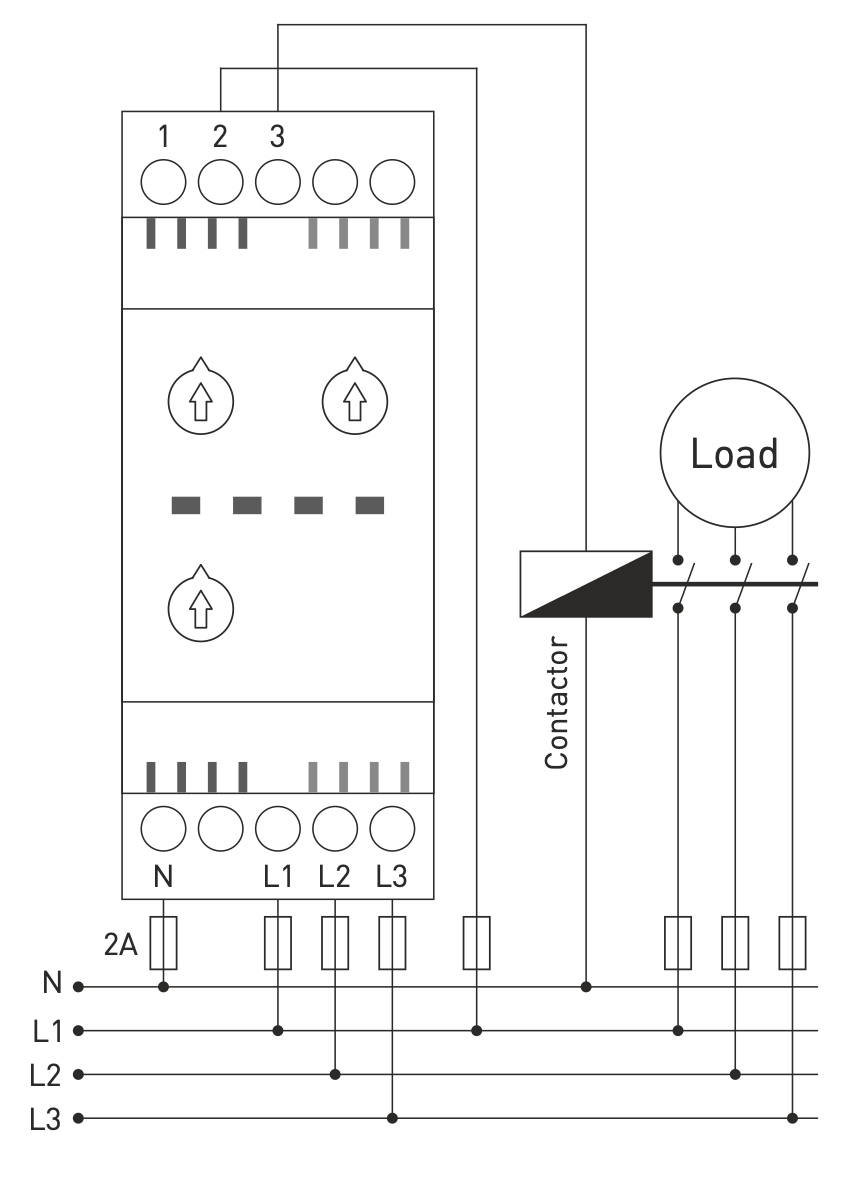

Ligar o relé de acordo com o esquema e regular os parâmetros de assimetria, o atraso de falha e o tempo de reposição de acordo com os valores de funcionamento da tensão de carga.
No estado de funcionamento, com valores de tensão normais correspondentes à assimetria regulada, o relé está ativo e o LED de indicação acende-se.

Nos modelos com sequência de fases, é necessário garantir a sequência de fases correta.

Se a assimetria ultrapassar o valor definido, o indicador de falha de assimetria (Asm.) acende e o relé desliga após o atraso definido (DT).
Quando a tensão volta aos valores normais, o relé aguarda o tempo de reposição (RT) e retoma o funcionamento.

Fórmula para cálculo da assimetria

Assimetria = ((Tensão máxima - Tensão mínima) / Tensão máxima) × 100

Exemplo:
((245 - 200) / 245) × 100 = 18.3%

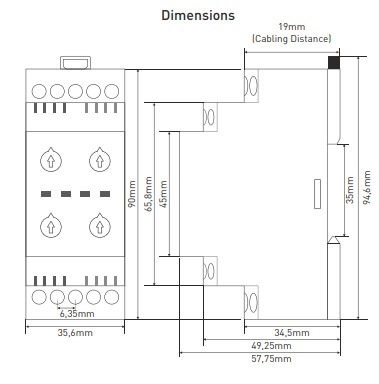

Parâmetros técnicos

• Tensão de funcionamento: 3×380 V AC, 50/60 Hz

• Tensão auxiliar nominal: 220 V CA, 50/60 Hz (FKM-05 / 05F)

• Gama de assimetria: 5-25 %

• Tempo de atraso (DT): 0,1-20 s

• Tempo de reinicialização (RT): 0,1-20 s

• Consumo de energia: < 6 VA

• Temperatura de funcionamento: -20 °C a +55 °C

• Indicação: 4 LEDs

• Montagem: em calha DIN

• Peso: 0,210 kg

• Contacto de comutação: 5 A / 250 V AC (carga resistiva)

• Altitude de funcionamento: até 2000 m

• Secção transversal do cabo: 2,5 mm²
