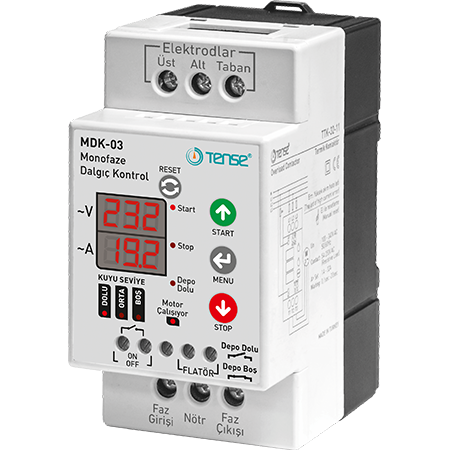

Medidor de nível de furo de poço / Regulador para bomba monofásica DIN 30A

Unidade de controlo para bomba submersível monofásica até 4 kW, 150 V-270 V AC, 30 A, Tense

N.º art.: MDK-03

Eléctrodos (sensores de nível de líquido) não incluídos

A nova unidade de controlo MDK-03 da Tense foi concebida para proteger as bombas submersíveis monofásicas de todos os problemas potenciais que podem ocorrer durante o funcionamento, incluindo sobretensão e picos de tensão, falta de água no poço ou furo e sobrecarga da bomba. As funcionalidades incorporadas também permitem monitorizar os níveis de enchimento do reservatório, definir atrasos de tempo para situações de emergência, monitorizar as correntes de pico e ligar e desligar remotamente o sistema.

Informações técnicas:

Tensão de funcionamento: 150-270 VAC.

Frequência: 50 Hz

Gama de corrente: 1-30 A

Consumo de energia: <6 W

Sensibilidade do líquido: <50 kOhm

Classe de proteção: IP20

Gama de temperaturas de funcionamento: -20 °C a +55 °C

Secção transversal do cabo: Máx. 10 mm², eléctrodos até 2,5 mm²

Peso: 0,25 kg

Altitude de instalação: Menos de 2000 m

Funcionamento do controlador

Leia a secção "Importante!" antes de ligar o aparelho. Ligue os sensores e o fio de fase da bomba ao aparelho, de acordo com o esquema de ligações fornecido na folha de dados e, em seguida, ligue a fonte de alimentação. Verifique se as definições de fábrica do aparelho correspondem aos parâmetros de funcionamento da sua bomba. Se necessário, os seguintes parâmetros podem ser alterados:

(P1) - Tensão máxima admissível (230...270 V, configuração de fábrica 245 V)

(P2) - Corrente máxima admissível (1...20 A, ajuste de fábrica 5 A)

(P3) - Tensão mínima admissível (150...210 V, regulação de fábrica 160 V)

(P4) - Corrente mínima admissível (1...20 A, regulação de fábrica 0 A)

(P5) - Retardamento da resposta a um defeito (0...850 s, regulação de fábrica 2 s)

(P6) - Tempo de reposição automática após erro de corrente (OFF...850 s, regulação de fábrica OFF)

(P7) - Multiplicador de corrente para o intervalo de arranque (1...10, configuração de fábrica 3) (P8) - Tempo do intervalo de arranque (0...850 s, configuração de fábrica 10 s)

(P9) - Número de reposições automáticas do erro de corrente após as quais o dispositivo entra em modo de emergência e requer a intervenção do operador (VYP....200, regulação de fábrica VYP)

(P10) - Tempo de atraso da resposta do sensor superior (um atraso maior significa que a bomba ligar-se-á menos vezes, prolongando a sua vida útil) (0....850 min, regulação de fábrica 0 s min)

(P11) - Indica se os eléctrodos estão submersos em água: se o valor for inferior a 230, há água (o ecrã vermelho indica o elétrodo superior, o ecrã amarelo indica o elétrodo inferior)

(P12) - Programa a memória do último estado do controlador antes da paragem (0...1, configuração de fábrica 1)

Após a ligação inicial à corrente, o dispositivo aguarda 4 segundos, analisa os parâmetros da rede e a sua conformidade com os parâmetros definidos, verifica se há água no poço, se há espaço no depósito de armazenamento e, se o controlador estiver em modo "START" (indicador verde "START" aceso), liga os contactos de controlo e acende o indicador verde superior "bomba". Os visores apresentam os valores actuais da tensão e da corrente.

Para entrar neste modo, prima o botão START.

Para sair deste modo, prima o botão STOP. Neste modo, o aparelho não efectua qualquer regulação e não põe a bomba em funcionamento.

Tenha também em atenção que, se pretender utilizar o relé de nível sem o sensor de flutuador e o interrutor remoto, certifique-se de que coloca jumpers nos terminais "ON-OFF" e "FLATOR"; caso contrário, o controlador não funcionará ou não funcionará corretamente.

Importante!!! Leia esta secção antes de ligar o aparelho:

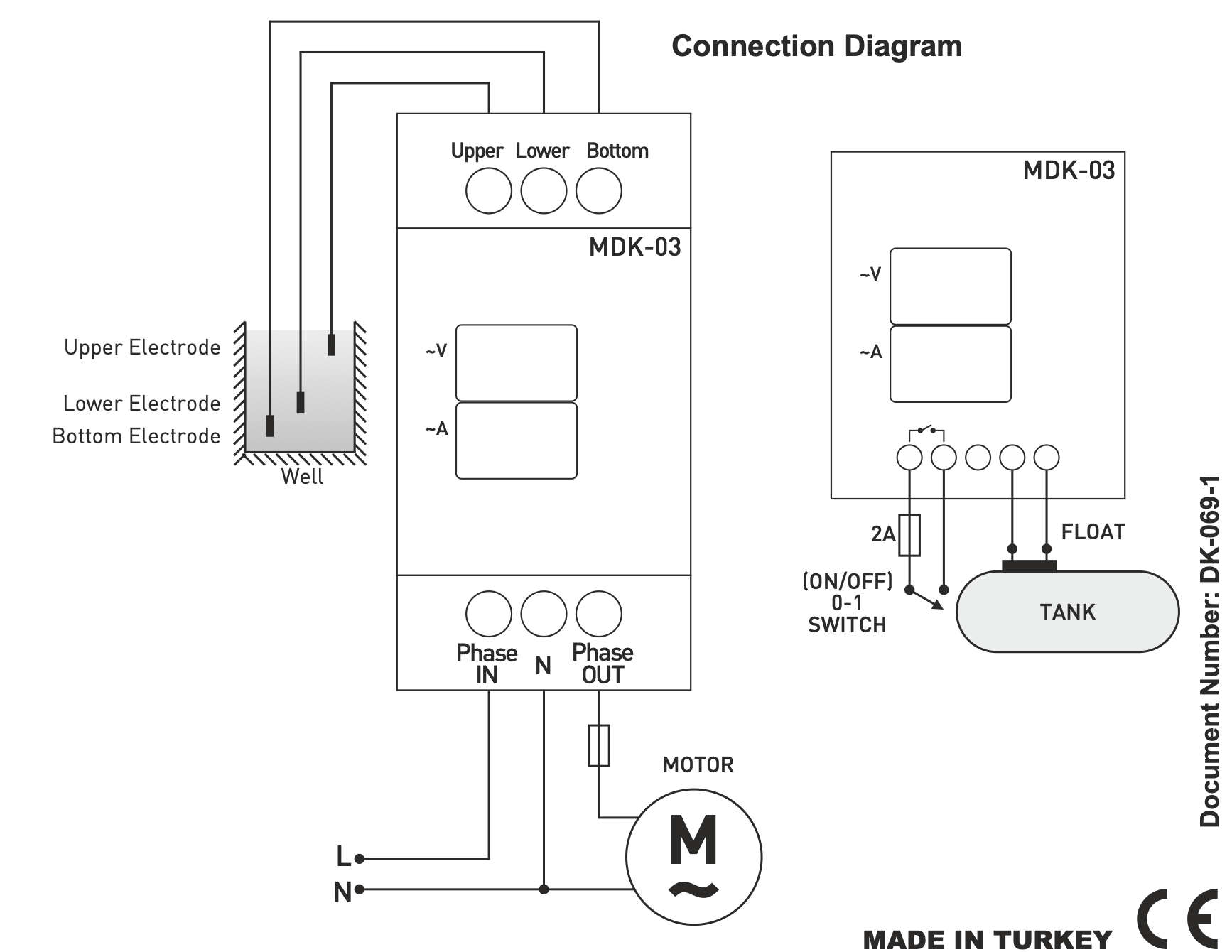

- O controlador da bomba submersível deve ser ligado de acordo com o diagrama de ligações na ficha de dados do produto.

- Certifique-se de que o líquido a bombear pela bomba não é inflamável ou explosivo.

- A temperatura no ponto de instalação do regulador deve ser superior a 0 °C.

- Nunca aplique tensão às entradas do controlador para ligar o sensor de flutuador.
