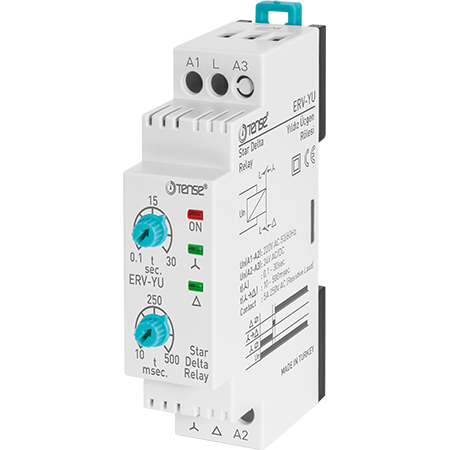

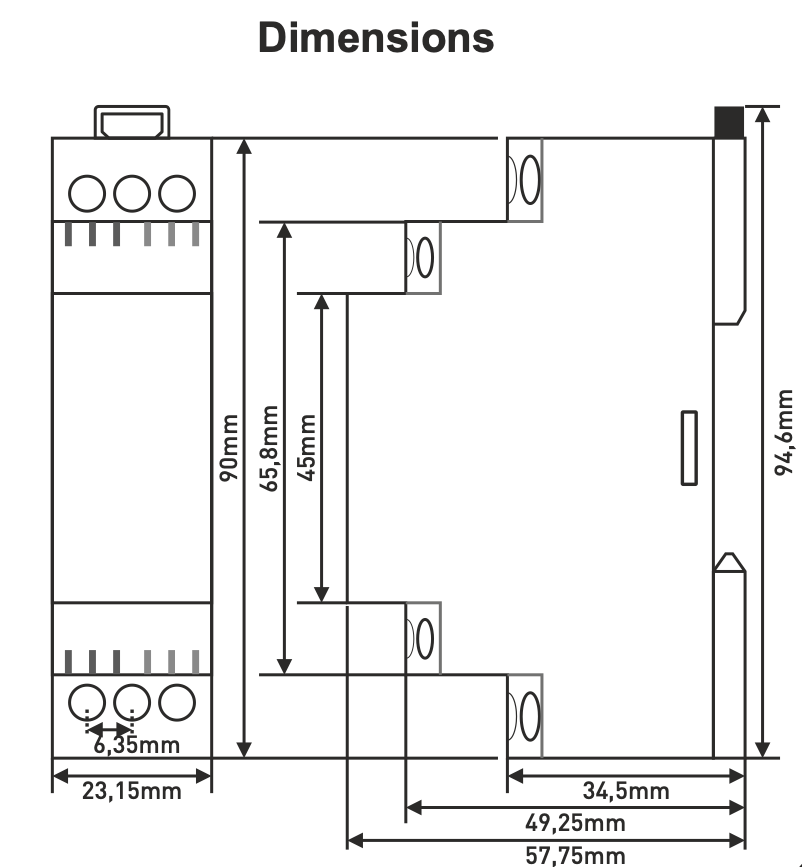

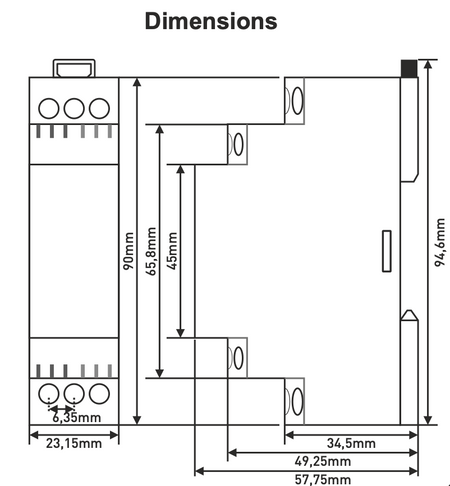

Relé para os modos de arranque estrela-triângulo (ERV-YU)

O relé de arranque ERV-YU foi concebido para o controlo automático do arranque de motores eléctricos no modo STAR-TRINAGON à tensão de funcionamento de 24/220 V CA. O relé assegura um arranque suave do motor, reduz a corrente de arranque e prolonga a vida útil de todo o sistema de acionamento. Está equipado com uma indicação luminosa dos modos ON, STAR, TRIÂNGULO e permite definir o tempo de arranque.

Descrição e princípio de funcionamento

Para um arranque suave do motor elétrico, o modo STAR é ativado em primeiro lugar, o que reduz o pico de corrente inicial. Quando a velocidade necessária é atingida, o enrolamento é automaticamente comutado para o modo TRIÂNGULO, no qual o motor continua a funcionar normalmente.

A comutação automática de modo por relés e contactores aumenta a estabilidade de todo o sistema e elimina os riscos associados ao funcionamento manual.

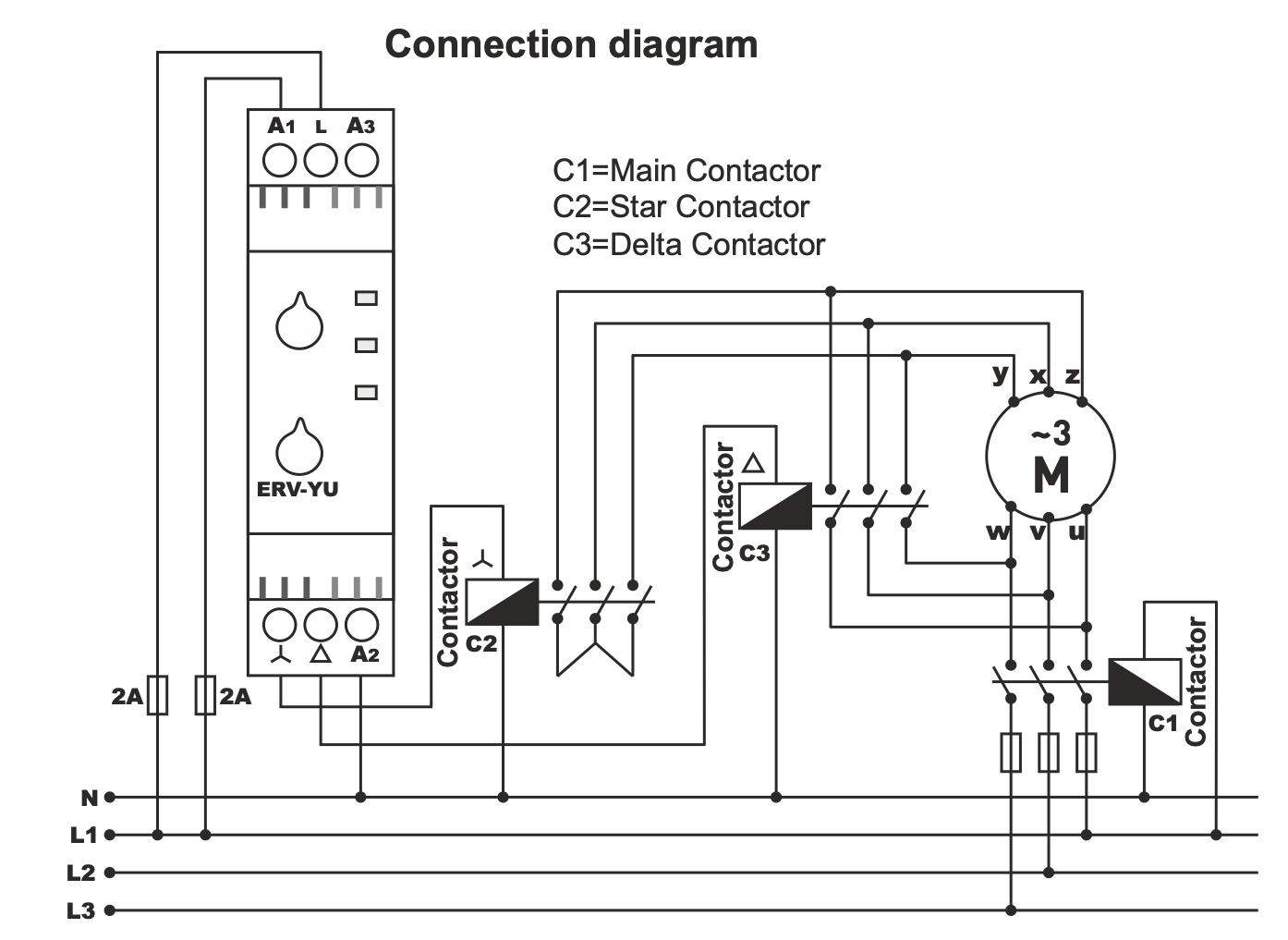

Quando a tensão é aplicada aos terminais A1-A2 do relé:

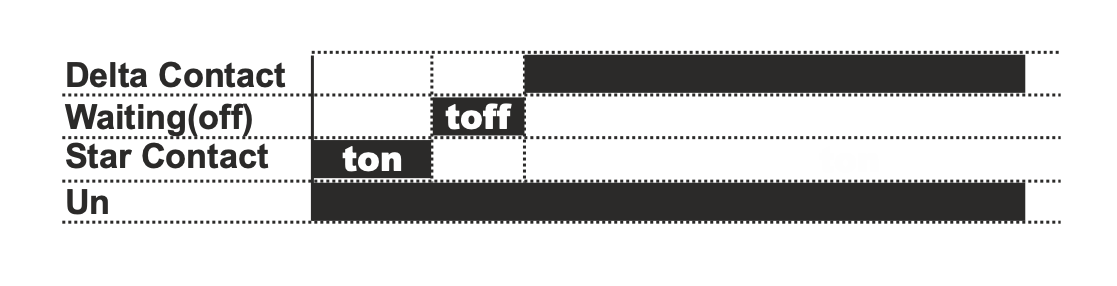

• O contacto STAR é ativado, o indicador STAR acende-se e o intervalo de arranque t1 (0,1-30 s) começa a contar.

• Depois de decorrido o tempo t1, o contacto STAR é desligado, o indicador luminoso apaga-se e inicia-se uma breve pausa t2 (15 ms).

• Posteriormente, os contactos FASE-TRIÂNGULO são ligados, o indicador TRIÂNGULO acende-se e o relé permanece neste modo durante todo o tempo em que a tensão é aplicada aos terminais A1-A2.

Utilização

O relé ERV-YU é adequado para:

• Controlo automático da comutação do motor em modo estrela-triângulo

• Aplicações industriais com elevadas exigências de um arranque do motor estável e seguro

• Sistemas onde é necessário reduzir a corrente de arranque e proteger a rede eléctrica

Gama complementar

Para o relé, pode adquirir

• contactores e arrancadores

• contactores com encravamento mecânico

• módulos autónomos de encravamento mecânico

• caixas metálicas com proteção IP65

Tudo isto está disponível diretamente do stock a preços competitivos.
