Indicador digital de corrente Painel trifásico Amperímetro trifásico incorporado

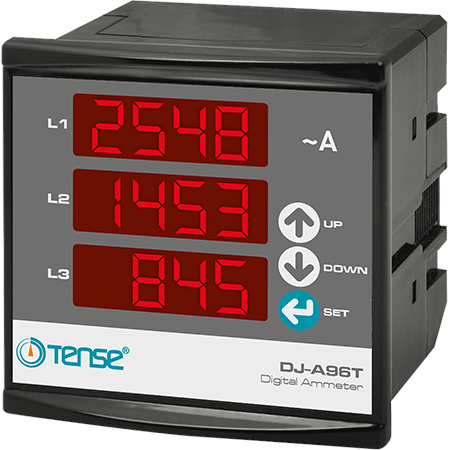

DJ-A96T - Amperímetro de painel digital trifásico

O amperímetro digital trifásico DJ-A96T foi concebido para uma monitorização precisa da corrente em sistemas trifásicos. Pode apresentar a carga instantânea em cada fase L1, L2, L3 utilizando transformadores de corrente externos (CT). O dispositivo oferece um ecrã claro, configuração simples e funcionamento fiável.

Caraterísticas principais

• Medição de corrente em sistemas trifásicos

• Leitura separada para as fases L1, L2, L3

• Medição com transformadores de corrente externos

• Fácil ajuste do rácio do TC

• Ecrã grande e legível - 3×4 dígitos, altura 14 mm

• Design compacto do painel

Parâmetros técnicos do amperímetro

• Tensão de alimentação: 230 V AC

• Consumo do aparelho: < 4 VA

• Gama de medição de corrente: 0,1...5,5 A

• Gama de TCs suportada: 5/5 A a 5000/5 A

• Precisão da medição: ±2%

• Ecrã: LED, 3×4 dígitos, altura 14 mm

• Dimensões: 97,2 × 97,2 mm

• Dimensão do recorte: 91 × 91 mm

• Profundidade: 45 mm

• A embalagem não inclui transformadores de corrente (podem ser adquiridos separadamente)

Princípio de funcionamento e definições

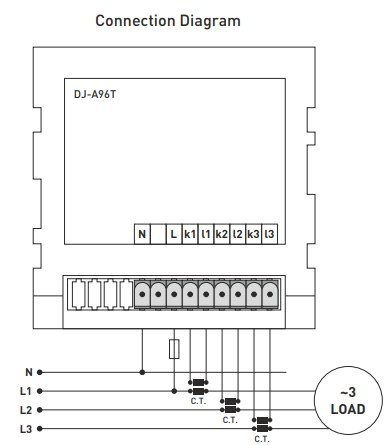

1. Ligar o aparelho de acordo com o esquema elétrico.

2. Ligar os transformadores de corrente de acordo com a corrente prevista no sistema (conversão xxxx/5 A).

3. Ligar os cabos do TC aos terminais "kx" e "lx". A saída do TC não deve exceder 5 A.

4. Depois de ligar a fonte de alimentação, mantenha premido o botão "Menu" durante 2 segundos.

5. Utilize os botões Para cima/Para baixo para ajustar a conversão dos TCs utilizados.

6. Guarde as definições premindo longamente o botão "Menu".

7. Quando a carga é ligada, o amperímetro começa a medir e a apresentar a corrente.

Nota: Os transformadores de corrente devem ser sempre ligados à terra por razões de segurança.

Caraterísticas técnicas do relé de saída de estado sólido

(Desta vez, os parâmetros listados correspondem ao SSR - se for para ser separado, posso dividi-lo).

• Tipo de relé: estado sólido

• Tensão de controlo (entrada): 3...32 V DC

• Tensão de comutação: 24...480 V AC (não adequado para motores)

• Queda de tensão de comutação: < 3 V

• Corrente de ativação: 5 mA

• Tensão da bobina: 3...32 V DC

• Corrente máxima de comutação: 25 A

• Resistência de isolamento: 2500 V AC

• Método de comutação: ligar quando a corrente passa pelo zero-cruzamento
