Grupo de comutadores 0-1-2-3-4-5-6-7 comutador de pacotes de cames escalonados

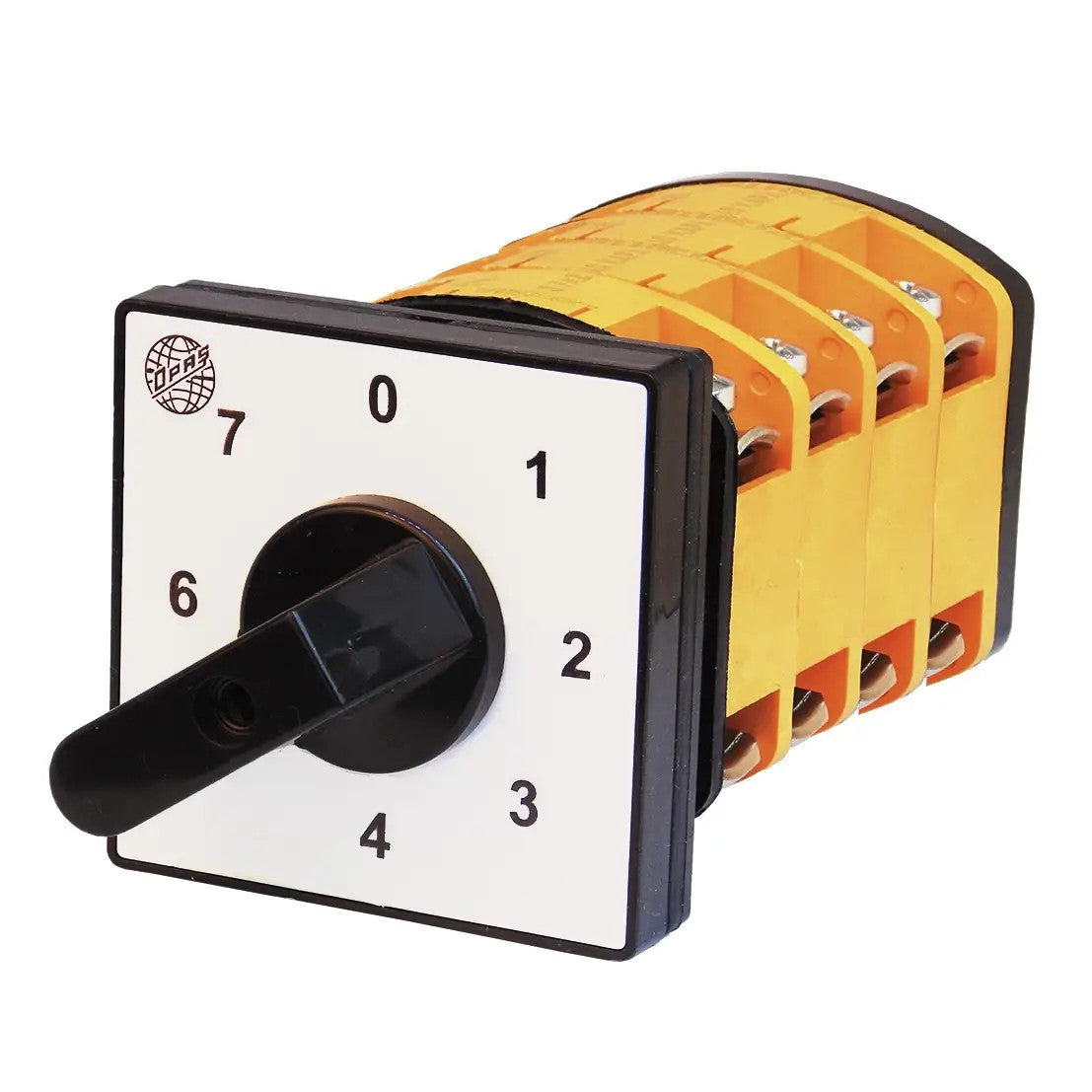

Interruptor comutador passo/passo de grupo de cames rotativas 0-1-2-3-4-5-6-7, YPT117K, fabricante OPAŞ (Turquia)

Os interruptores de lote (grupo) são concebidos para a comutação manual de circuitos de baixa tensão. São utilizados para fazer circuitos principais e de controlo, ligar e desligar motores eléctricos e outros dispositivos de baixa potência. Esta série de interruptores distingue-se pelo seu tamanho compacto e pela sua elevada resistência eléctrica e mecânica.

O interrutor de grupo permite a comutação gradual de fases individuais, mantendo as anteriores já comutadas. Adequado, por exemplo, para ligar três aquecedores de 1kW - a comutação sequencial permite criar uma potência de aquecimento de 1 kW, 2 kW, 3 kW ... até 7 kW.

Caraterísticas principais

• Interruptor de cames rotativo para circuitos de baixa tensão

• Esquema de posições múltiplas 0-1-2-3-4-5-6-7

• Comutação sequencial das fases de potência

• Conceção incorporada

• Adequado para aplicações monofásicas

Parâmetros técnicos

• Conceção: acionamento por came

• Tipo de dispositivo: interrutor rotativo

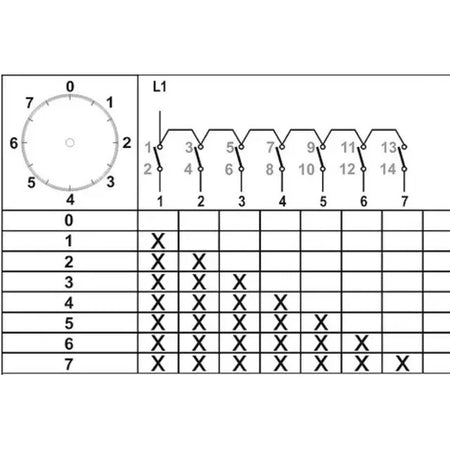

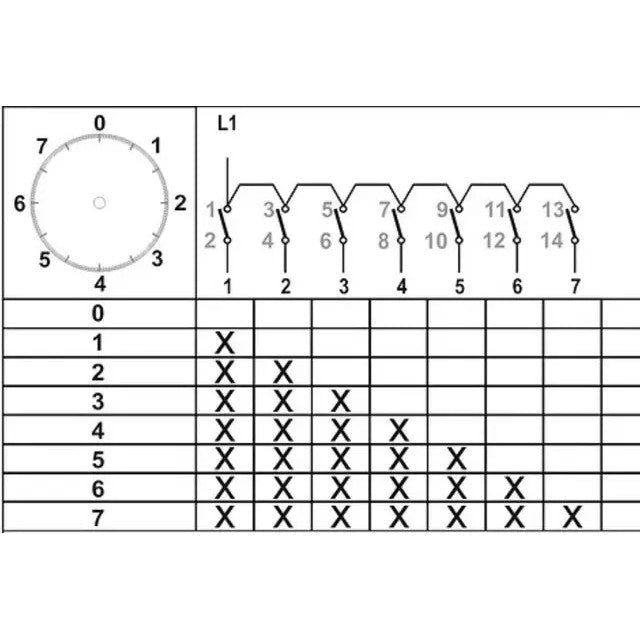

• Esquema de comutação: 0-1-2-3-4-5-6-7

• Número de pólos: 1

• Número de fases: 1

• Bloqueio: não

• Grau de proteção: IP20

• Temperatura de funcionamento: -30 a +55 °C

• Correntes nominais: 10 A, 16 A, 25 A, 32 A, 40 A, 63 A

Utilização

• Comutação sequencial de elementos de aquecimento

• Comutação de vários modos de funcionamento do aparelho

• Controlo da potência de aquecimento

• Circuitos de controlo monofásicos de baixa tensão
