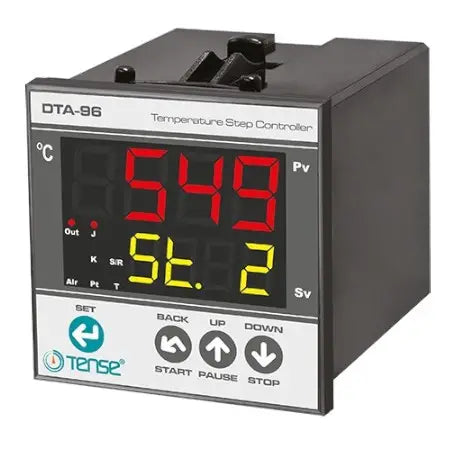

DTA-96 Relé de controlo digital do nível de temperatura

Controlador de temperatura (termóstato de dois canais) com temporizador e perfil de aquecimento - controlador PID de ajuste automático, montagem em painel ou dispositivo. Controlador de temperatura de passo. Dimensões 96x96x90 mm.

Ao contrário dos análogos baratos, o termostato TENSE permite definir limites de temperatura e o tempo para que a temperatura atinja os valores definidos. Isto simplifica muito o processo de programação. Além disso, o modo PID permite manter a temperatura do sistema o mais próximo possível dos valores definidos.

Outra diferença importante em relação à concorrência é a visualização simultânea da temperatura atual, da temperatura de referência, do passo de controlo e do tempo. A presença dos botões de controlo START/STOP/PAUSE/SET no painel frontal é muito conveniente - permite um controlo rápido e eficiente dos seus processos tecnológicos.

Principais caraterísticas:

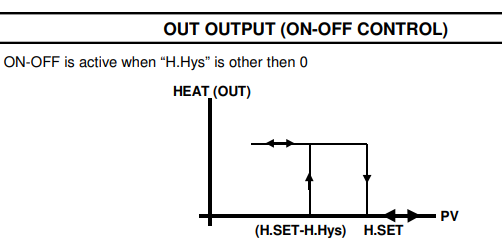

• Pode escolher um dos modos de funcionamento: P, PI, PD, PID ou simplesmente ON-OFF.

• Duas saídas de controlo de relé OUT e ALARME, podendo opcionalmente configurar a saída OUT para relés de estado sólido

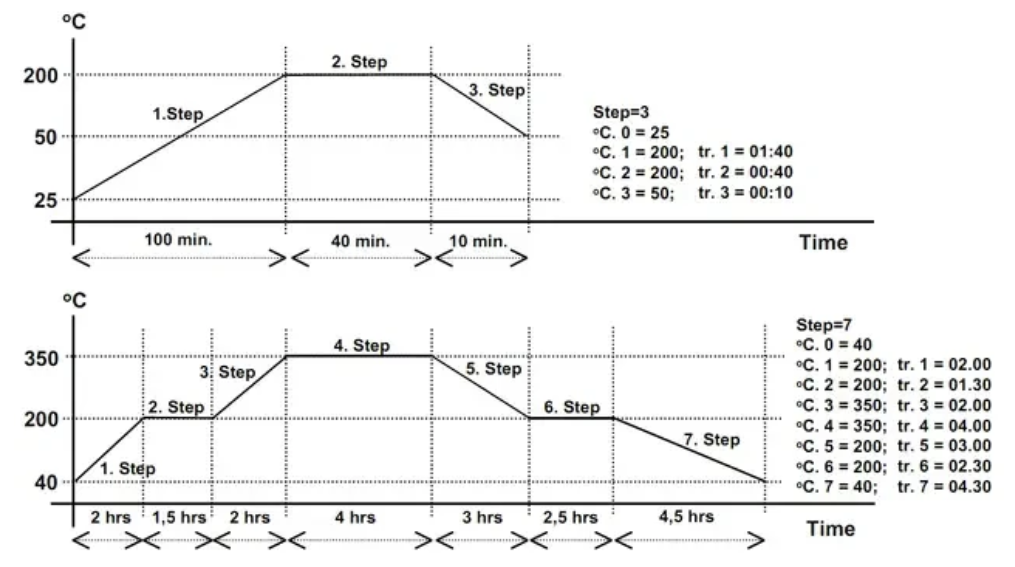

• Programação de até 20 níveis de temperatura / estágios de aquecimento

• Cada nível é programável para um máximo de 18 horas de funcionamento

• Seleção automática dos parâmetros de controlo PID

• Ampla seleção de sensores de temperatura para ligação ao termóstato - T/C (J, K, T, S, R) ou Pt100

• Redução automática do "overshoot" no modo PID

• Função anti-windup incorporada - compensação do efeito de saturação da integração

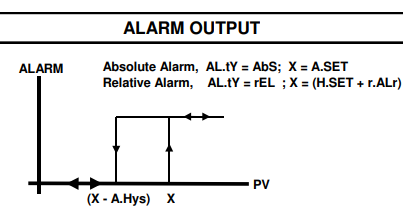

• Escolha do valor absoluto, relativo ou por bandas para o contacto de ALARME

• Possibilidade de definir níveis superiores e inferiores para SET e ALARME

• O visor do controlador apresenta dois valores de temperatura - 4 caracteres e 7 segmentos do valor de temperatura definido e 4 caracteres e 7 segmentos do valor de temperatura real que o controlador está a medir, bem como valores de intervalo de tempo e número de passos

• Compensação de temperatura de extremidade fria incorporada para sensores T/C (compensação de extremidade fria) 0...50°C

• Compensação linear para sensores de temperatura do tipo Pt100 ligados ao termóstato até 10 Ohms

• Possibilidade de definir o valor de compensação da temperatura de medição para o termóstato para -100...+100°C

• Proteção por palavra-passe dos parâmetros do controlador de temperatura

• O controlador de temperatura tem uma precisão muito elevada de definição e intervalos de tempo

• Memória não volátil (EEPROM) para guardar as definições

• Ligação fácil ao dispositivo controlado - todas as ligações são feitas com conectores de libertação rápida

• Fonte de alimentação opcional de 24 V CC ou CA disponível

• Altura de instalação - até 2000 m acima do nível do mar

• Sensor de temperatura não incluído

• Não se esqueça de encomendar um disjuntor para proteger os circuitos de alimentação e o contacto de controlo/sinal.

Escalas de medição (intervalos):

Tipo de sensor - gama:

• -100 ... 600 °C, tipo J T/C, (InPt = J)

• -100 ... 1300 °C, tipo K T/C, (InPt = k)

• -100 ... 400 °C, tipo T T/C, (InPt = t)

• 0 ... 1750 °C, tipo S T/C, (InPt = S)

• 0 ... 1750 °C, tipo R T/C, (InPt = r)

• -100 ... 600 °C, Pt100 (InPt = Pt)

• -99,9 ... 600,0 °C, Pt100 (InPt = Pt.0)
