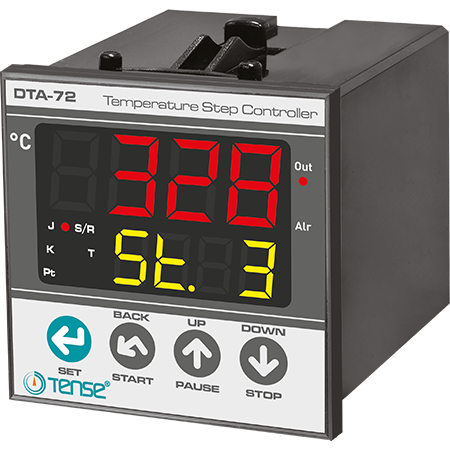

Controlador de temperatura PID de banda dupla TENSE com temporizador e perfil de aquecimento

Descrição

O termostato de banda dupla TENSE é um controlador PID programável que define automaticamente os parâmetros para um controlo preciso da temperatura. Permite 12/20 passos programáveis com intervalos de tempo separados, controla a temperatura e o tempo actuais e suporta alarmes relativos e absolutos. O controlador é adequado para montagem em painel ou instrumento.

Principais vantagens

• Ajuste automático dos parâmetros PID (função Auto-Tune)

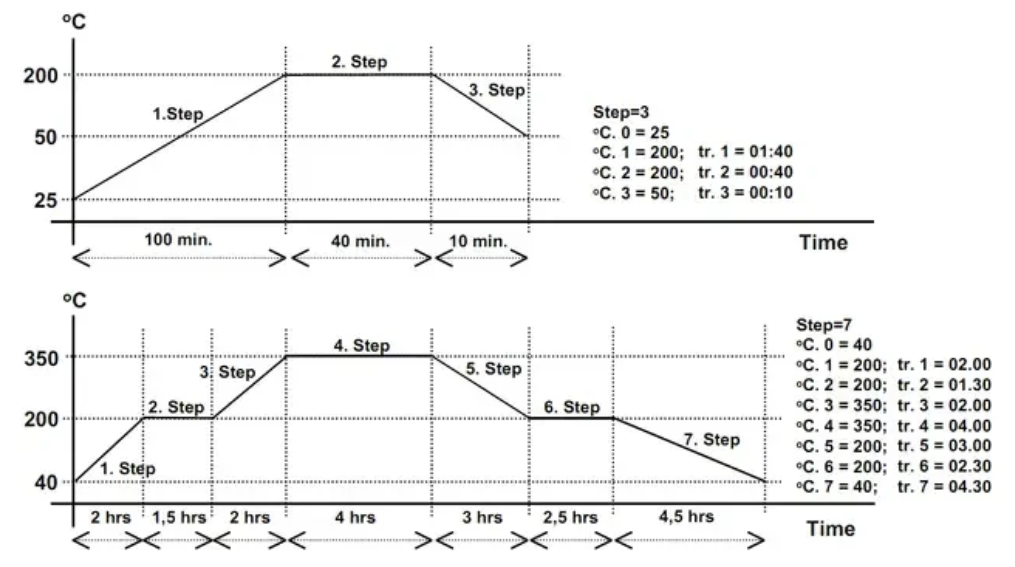

• 20 passos programáveis, até 18 h por passo

• Visualização do passo atual, temperatura, tempo e estado do processo

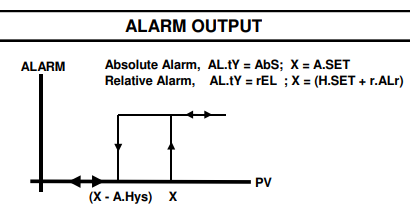

• Alarme relativo ou absoluto

• A memória EEPROM guarda os parâmetros durante uma falha de energia

• Proteção dos parâmetros por código

• Tipo de sensor opcional: termopar (J, K, S) ou Pt100

• Função anti-windup para evitar a acumulação de erros

• Opção de ligação de um relé de estado sólido (SSR)

Especificações técnicas

Ecrã:

• Ecrã de 4 dígitos de sete segmentos para a temperatura atual (PV)

• Ecrã de 4 dígitos para a temperatura definida (SV)

Gama de medição da temperatura:

• Precisão da medição: ±0,3% da escala

• Precisão do temporizador: ±1,5%.

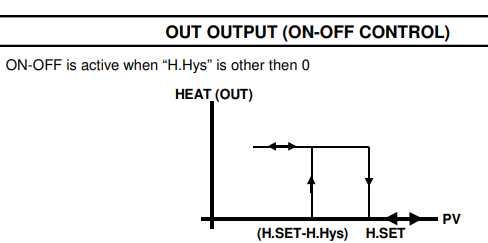

Controlo: ON-OFF, P, PI, PD, PID (opcional)

Saídas:

• Saída de aquecimento (HEAT): relé NO + NC, 250 VAC, 2 A (SSR opcional)

• Alarme: relé NO + NC, 250 V CA, 2 A

Parâmetros PID:

• Banda proporcional: 1-130 °C

• Tempo de integração: 0-30 min (0 = desligado)

• Tempo de diferenciação: 0-10 min (0 = desligado)

• Período de controlo: 4-200 s

• Desvio: -100 ... +100 °C

• Compensação de frio: 0-50 °C

• Compensação de rede (Pt100): até 10 Ω

Fonte de alimentação: 100-240 V CA (50-60 Hz) ou 24 V CA/CC opcional
Consumo de energia: < 8 VA

Condições de funcionamento:

• Temperatura: 0-50 °C

• Armazenamento: -10 ... 60 °C

• Humidade: até 80 % a 30 °C

• Altitude: < 2000 m

Certificação e segurança:

• EMC: EN 61000-6-1, EN 61000-6-3

• Segurança: EN 61010-1, categoria I, nível de poluição 1

• Classe de proteção: IP20

• Peso: < 0,5 kg

Outras vantagens

• O modo PID mantém a temperatura o mais próximo possível do ponto de regulação

• Indicação simultânea da temperatura atual, do ponto de regulação, do passo de controlo e do tempo

• Operação cómoda graças aos botões START / STOP / PAUSE / SET
