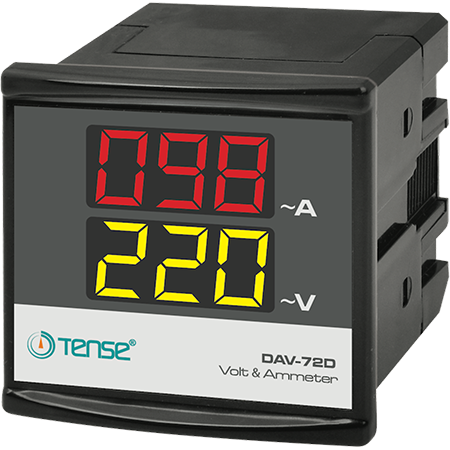

DAV-72D amperímetro e voltímetro digital de montagem em painel para AC 100 amperes, 150V
Falha ao carregar a disponibilidade de retirada
|
Multímetro digital de painel 72x72 mm (amperímetro-voltímetro eletrónico) monofásico, fabricado pela TENSE, inclui transformador de corrente.
O DAV-72D é uma combinação digital de voltímetro-amperímetro, concebida para monitorização contínua:
Tensão CA entre a fase e o condutor neutro, e a corrente de carga (CA) consumida, medida por um transformador de corrente externo (TC). O instrumento é utilizado em quadros eléctricos, no fabrico, na distribuição e em sistemas de monitorização de energia.
Princípio de funcionamento e utilização

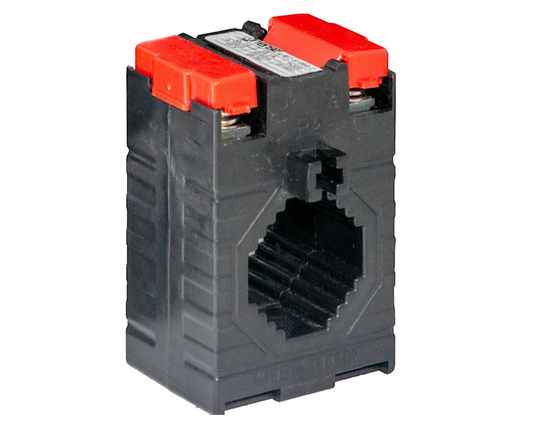

O instrumento é ligado ao condutor de fase e ao condutor neutro a medir através de terminais - isto permite medições de tensão. A corrente consumida é medida utilizando um transformador de corrente externo CT-120, que está incluído no fornecimento. Os cabos do enrolamento secundário do transformador de corrente são ligados aos terminais K e L na parte de trás do instrumento. Quando a alimentação é ligada, o visor apresenta: Tensão de fase atual (em volts), corrente de carga (em amperes). Instalação e configuração

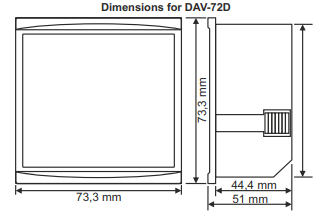

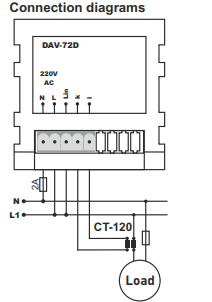

Instalar o dispositivo no painel frontal (montagem em painel), as dimensões do recorte são 68 × 68 mm. Ligar o CT-120 de acordo com o diagrama: o fio de carga é puxado através do transformador e a sua saída é ligada a K e L. Quando a alimentação é ligada, o dispositivo apresenta automaticamente os valores de corrente e tensão. (Não utilizar transformadores de corrente de outros tipos ou fabricantes - os valores são calibrados na fábrica especificamente para o CT-120)
Especificações Técnicas
Tensão de funcionamento: 140 a 270 V corrente alternada (AC) Frequência da rede eléctrica: 50/60 Hz Gama de tensão indicada: 5 V a 300 V CA Gama de corrente medida: 1 A a 100 A (através do transformador CT-120) Precisão da medição: Tensão: ±1 % Corrente: ±3 % Ecrã: 2 linhas, 3 dígitos, altura dos caracteres - 14 mm Medição de corrente: através de CT-120, ligado aos terminais K e L Potência: menos de 6 VA Temperatura de funcionamento: de -20 °C a +55 °C Altitude de instalação: até 2000 m acima do nível do mar Ligação: terminais de encaixe Secção transversal do cabo: até 1,5 mm² Montagem: painel, lado frontal Peso: até 220 g |
