Contador de impulsos eletrónico / Contador de impulsos

Descrição pormenorizada

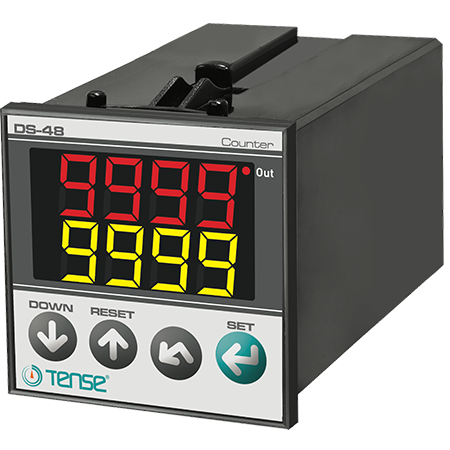

Contador de impulsos para painel DS-48

(2x ecrã de 4 dígitos: 1x contador, 1x valor alvo)

Especificação geral do contador de impulsos DS-48:

2x ecrã de 4 dígitos, 1x valor predefinido,

1x relé de saída OUT,

relógio/contador regressivo

Conta os sinais de interruptores mecânicos, sensores de proximidade indutivos PNP/NPN e entradas de encoder incremental.

Proteção por palavra-passe.

Frequência de entrada selecionável: 20, 50, 2500, 7500 Hz

Constante de calibração: 0,001.....9,999

Ponto decimal selecionável: 0, 0,0, 0,00, 0,000

7 funções de entrada / 9 funções de saída:

- Contagem,

- contagem decrescente,

- adição/contagem a partir de duas entradas em simultâneo,

- contagem/pausa de contagem controlada pela segunda entrada,

- negação de entrada controlada pela segunda entrada,

- adição/subtração a partir do bordo ascendente / do bordo descendente / de ambos os bordos em simultâneo,

- adição do bordo ascendente / subtração do bordo descendente / negação da função com a segunda entrada

"OFFSET" regulável do valor calculado

Relé OUTPUT: liga-se quando o valor é atingido e mantém-se até RESET ou impulso no intervalo de 0,1.....999,9 segundos

Recorda o valor da contagem de impulsos e o estado do relé de saída durante a última falha de energia e pode ser reposto após o primeiro arranque.

RESET por botão no painel frontal ou sinal no terminal RESET (12).

Memória EEPROM para memorização dos ajustes.

Notas de instalação:

Utilize um cabo de sinal blindado e torcido e ligue a blindagem à terra. Mantenha todos os cabos de sinal afastados de disjuntores, cargas indutivas, dispositivos/cabos que emitam ruído elétrico e cabos de alimentação.

Evite influências ambientais, tais como humidade, vibração, sujidade e temperaturas altas/baixas.

Utilize um fusível (F250mA 250VAC) na entrada de alimentação eléctrica do equipamento.

Utilize um cabo adequado para a alimentação eléctrica. Observar as normas de segurança durante a instalação.

Antes do codificador, utilizar de preferência a opção (Inpt = Phs1), selecionar (Frequência = 20) para a contagem dos impulsos do interrutor mecânico ON-OFF,

selecionar a frequência de entrada mínima ideal para a sua aplicação.

Para Inpt = 1u2u, 1u2d, Phs2; a frequência do sinal de entrada não deve ser superior a ½ da frequência de entrada selecionada se forem utilizadas ambas as entradas.

Pré Inpt = Phs4; a frequência do sinal de entrada não deve ser superior a 1/4 da frequência de entrada selecionada, se forem utilizadas ambas as entradas.

Parâmetros técnicos:

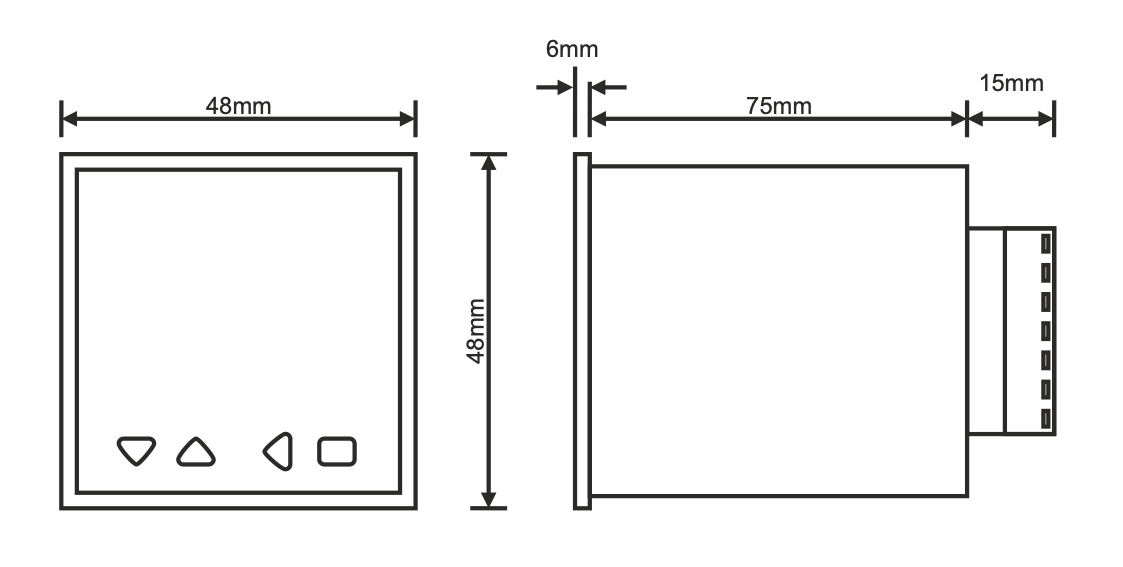

Dimensões / abertura: 48x48x96 mm / 44x44 mm

Ecrã: Ecrã LED de 7 segmentos de 2x4 dígitos.

Número de entradas: 2 x (máx.: 7500 Hz, 5-30 V)

Tipo de entrada: interrutor mecânico, sensor indutivo PNP/NPN, saída de encoder NPN/PNP/totem-pole

Frequências de entrada: 20, 50, 2500, 7500 Hz.

Seleção de sensor NPN.

A entrada de reset é sempre PNP.

Não é ligada nenhuma "seleção npn" antes dos sensores totem ou PNP.

Sinal de reset: terminal (12), mínimo 10 ms, sinal + (apenas PNP) (5.....30 V)

Tensão de alimentação: 100...240 V AC, 50-60 Hz.

Consumo de energia: < 8 VA

Saída (OUT):

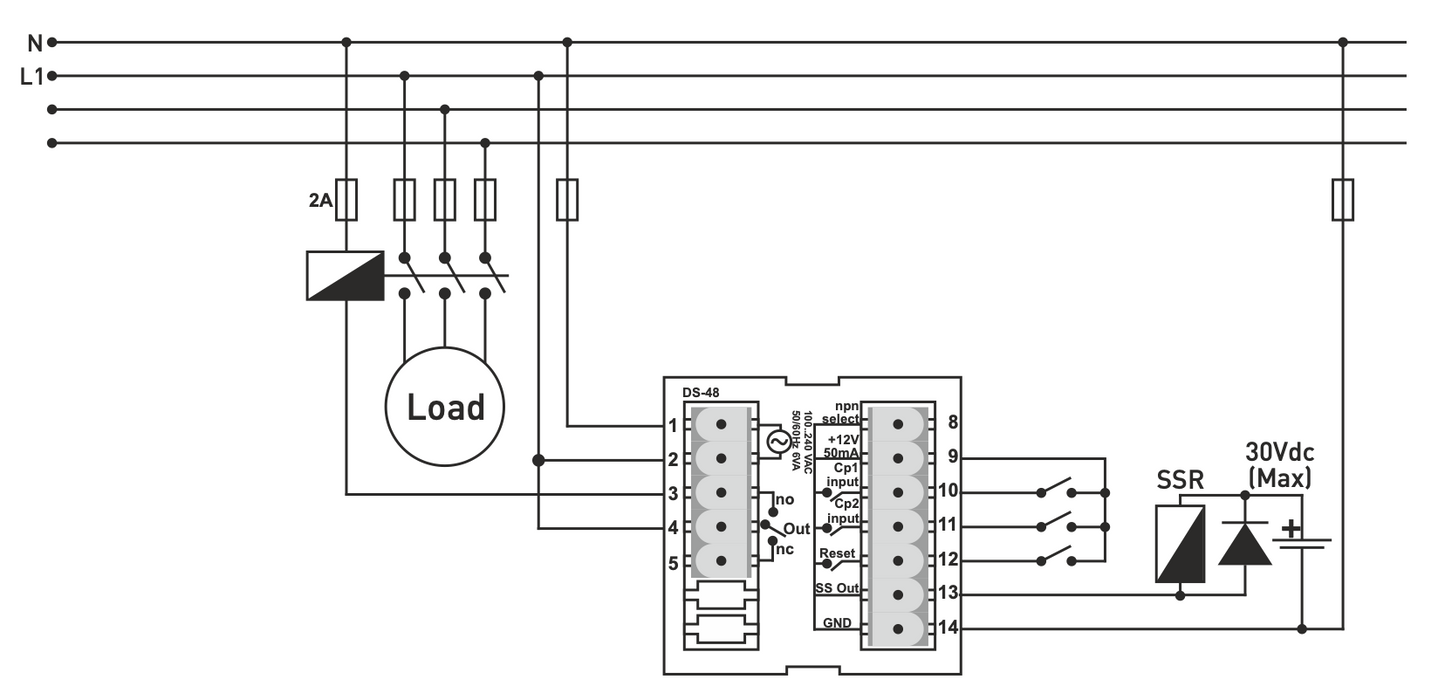

1x relé SPDT 250VAC, 2A, carga resistiva, terminais 4=COM, 3=NO, 5=NC,

1x controlo SSR - NPN, 30V, max 100mA, terminal 13=SSout, 14=GND

Alimentação do sensor: terminal (9) 12 VDC, 50 mA (máx.), não regulado

Temperatura de conversão: -20°C ... +55°C
