Descrição pormenorizada

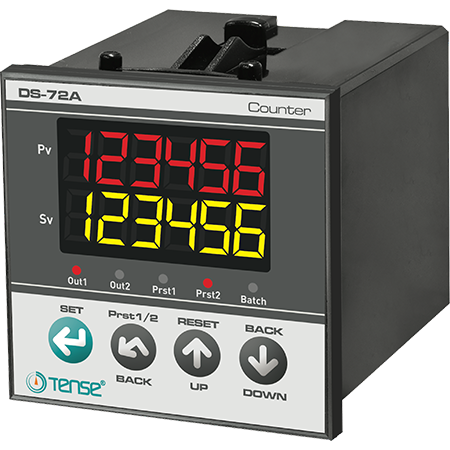

Especificações gerais do contador de impulsos DS-72A:

2x ecrã de 6 dígitos,

2x valor PRESET,

2x relé de saída OUT,

2x SSout para controlo de relé SSR.

Conta sinais de interruptores mecânicos, interruptores de limite, sensores de proximidade indutivos PNP/NPN e entradas de encoder incremental.

Contagem ascendente/descendente.

Proteção por palavra-passe.

Frequência de entrada selecionável: 20, 50, 2500, 7500 Hz.

Constante de calibração: 0,00001.....9,99999

Ponto decimal selecionável: 0 / 0,0 / 0,00 / 0,000

Opções de combinação de funções: 7 funções de entrada / 10 funções de saída:

Adição,

contagem decrescente,

adição/subtração de duas entradas em simultâneo,

pausa na contagem/descontagem controlada pela segunda entrada,

negação de entrada controlada pela segunda entrada,

adição/subtração a partir do bordo de ataque / do bordo de descida / de ambos os bordos em simultâneo,

adição pelo bordo de ataque / subtração pelo bordo de descida / negação da função pela segunda entrada.

"OFFSET" regulável do valor calculado.

PRESET1 com opção de valor absoluto/relativo.

Relé OUT 2x: ligado quando o valor é atingido e mantido até RESET, ou impulso na gama 0.1.....999.9 segundos.

Recorda o valor da contagem de impulsos e o estado do relé OUT na última falha de alimentação e pode ser reposto quando a primeira alimentação é ligada novamente.

RESET através do botão de pressão do painel frontal ou sinal para o terminal RESET(17).

Pode apresentar valores ½ predefinidos.

Memória EEPROM para guardar os ajustes.

Caraterísticas técnicas:

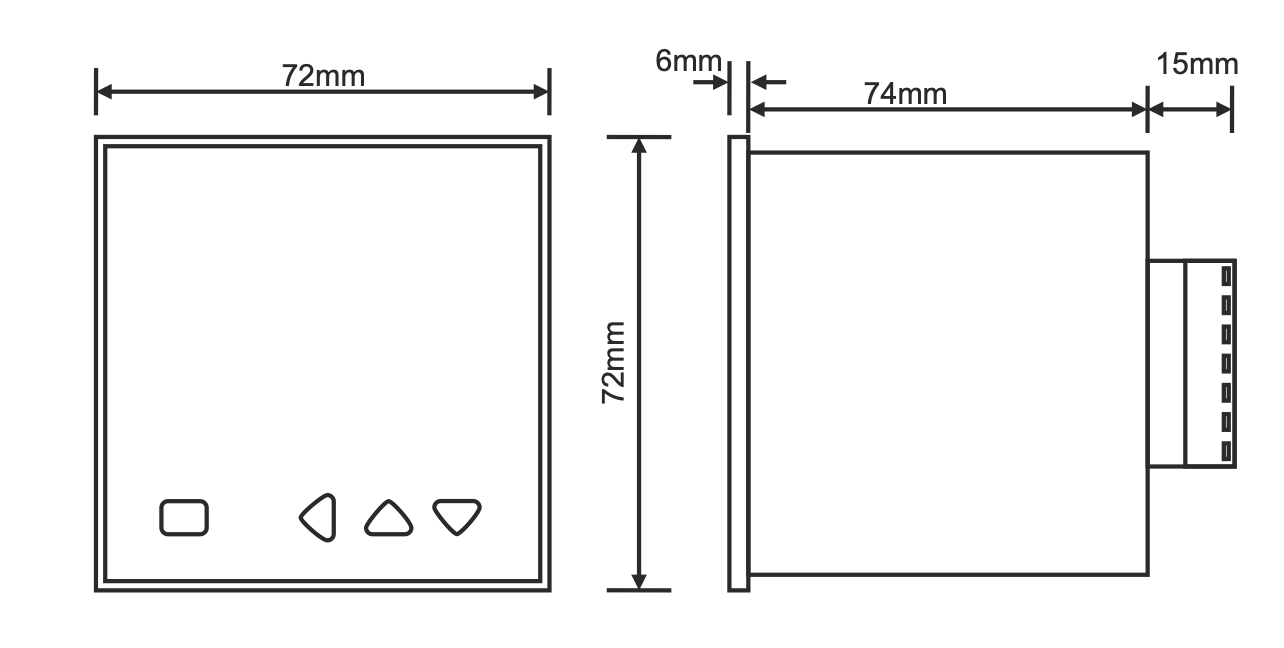

Dimensões / abertura: 72x72x94 mm / 67x67 mm

Ecrã: 2x ecrã LED de 6 dígitos e 7 segmentos.

IndicaçãoLED: 5x: OUT1, OUT2, Finger1, Finger2, Batch.

Entradas: 2x (máx.: 7500 Hz, 5-30 V)

Seleção NPN: ligar o terminal "npn select" (13) ao terminal "+12V" (14) para ligar o sensor NPN ligado à entrada Cp1(15) e Cp2 (16).

A entrada de reset é sempre PNP.

Para o codificador de campo totem ou codificadores de tipo PNP, a "seleção npn" não será ligada.

Tipos de entrada: interrutor mecânico, codificador indutivo PNP/NPN, saída de codificador NPN/PNP/totem-polo.

Frequências de entrada: 20, 50, 2500, 7500 Hz.

Sinal de reinicialização: Terminal RESET (17), mínimo 10 ms, sinal + (apenas PNP) (5...30 V).

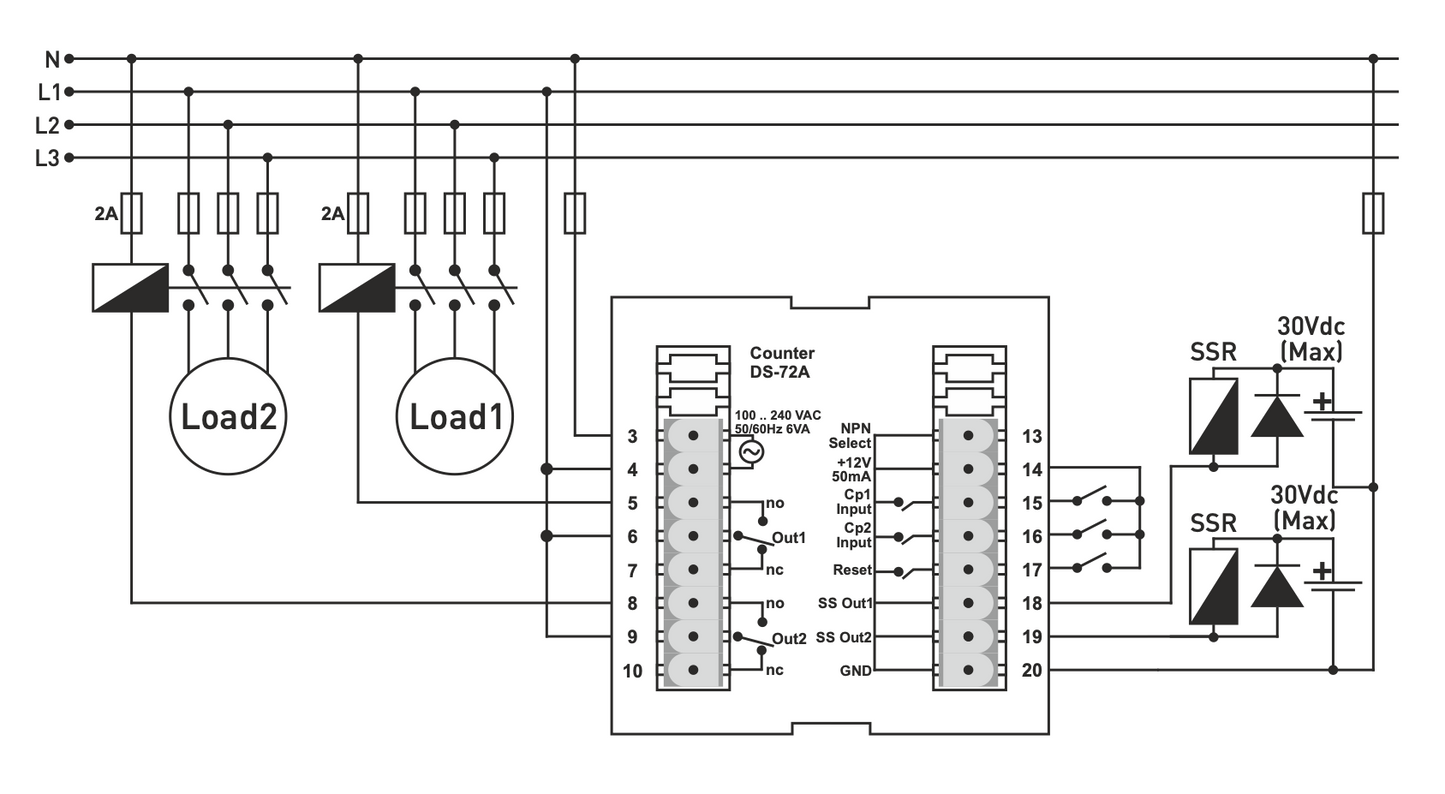

Saídas (OUT):

2x relé SPDT 250VAC, 2A, carga resistiva,

OUT1: terminais 6=COM, 5=NO, 7=NC

OUT2: terminais 9=COM, 8=NO, 10=NC

SSout 2x controlo SSR - NPN, 30V, 100mA max, terminal 18=SSout1, 19=SSout2, 20=GND

Alimentação do sensor: terminal (14) 12 VDC, 50 mA (máx.), não regulado.

Tensão de alimentação: 100...240VAC, 50-60Hz.

Consumo de energia: < 8 VA

Temperatura de funcionamento: -20°C ... +55°C

Altitude: <2000m

Notas de instalação:

Utilizar cabos de sinal blindados e torcidos e ligar a blindagem à terra. Mantenha todos os cabos de sinal afastados de disjuntores, cargas indutivas, equipamentos/cabos emissores de ruído elétrico e cabos de alimentação. Tome precauções contra influências ambientais, tais como humidade, vibração, poluição e temperatura de instalação alta/baixa.

Utilize um fusível (F250mA 250VAC) na entrada da rede eléctrica do equipamento.

Utilize cabos adequados para a alimentação eléctrica. Respeitar as normas de segurança durante a instalação.

Utilizar preferencialmente a opção (Inpt = Phs1) para os encoders,

Selecionar (Freq = 20) para a contagem dos impulsos do interrutor mecânico ON-OFF.

Selecionar sempre a opção de frequência de entrada mínima adequada à sua aplicação.

Para Inpt = 1u2u, 1u2d, Phs2; a frequência do sinal de entrada não deve ser superior a ½ da opção de frequência de entrada selecionada quando são utilizadas ambas as entradas.
