Analisador de rede de corrente de painel, tensão, frequência, potência, energia, RS485

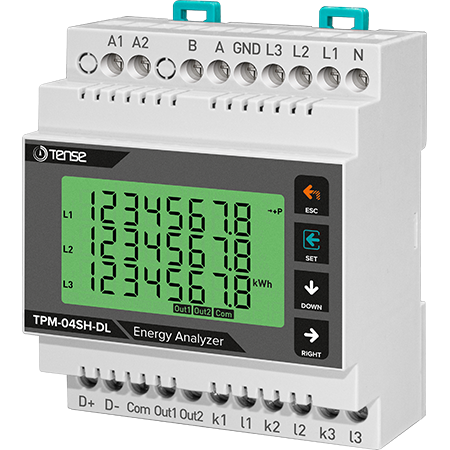

Analisador de rede trifásico / Analisador de rede / Analisador de rede - medidor de painel digital multifunções, indicador de corrente, tensão, frequência e potência total, com saída de relé, RS485 ModBus RTU - TPM-04SHDL fabricante TENSE (Turquia) medidores de painel.

Os analisadores de energia são concebidos para medir e monitorizar valores eléctricos. Graças à função de comunicação, os valores de energia medidos podem ser monitorizados e reportados de forma independente. Análises como a qualidade da energia, eficiência e cálculos de custo unitário podem ser efectuadas utilizando os analisadores de energia.

Principais vantagens:

• RS485 Modbus RTU (1200-19200b/s)
• Transformador de tensão trifásico e transformador de corrente trifásico.

• Apresenta os componentes harmónicos da tensão e da corrente até ao 31º harmónico.

• Apresenta a potência ativa por fase (P)

• Visualização da potência reactiva por fase (Q, indutiva e capacitiva)

• Visualização da potência aparente em fase (S)

• Visualização dos valores de Cosφ e fator de potência de cada fase.

• Visualiza os valores de tensão (V) e corrente (I) entre fases e fases neutras e mede a frequência.

• Apresenta os valores totais de importação e exportação de energia ativa (ΣkWh)

• Apresenta os valores totais de energia reactiva indutiva e capacitiva (ΣkVArh).

• Apresenta os valores mínimos e máximos, a procura máxima

• 2 saídas de relé, 1 entrada digital

• Registos de eventos (alta/baixa tensão/corrente, assimetria de tensão/corrente, THD-I)

• O menu está protegido por palavra-passe.

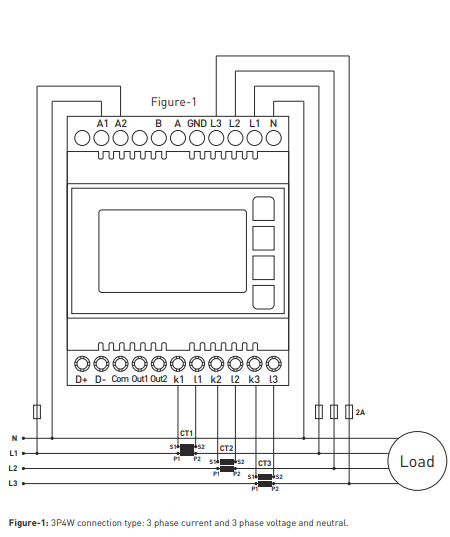

Normalmente, este analisador de rede é utilizado com transformadores de medição de corrente - 60/5 75/5 100/5 150/5 200/5 250/5 300/5 400/5 500/5 600/5 800/5 1000/5 1500/5 ou similares. Se pretender ligar o analisador ao ModBus, enviar-lhe-emos, a pedido, uma "Tabela de Registo" com os endereços ModBus.
