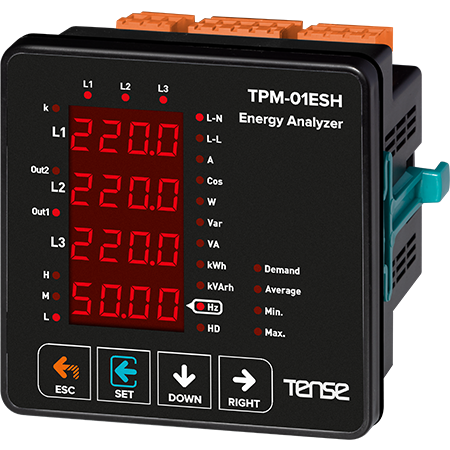

Analisador de rede trifásico TPM-01ESH - TENSE (Turquia)

Descrição:
Medidor de painel digital multifuncional para parâmetros de rede trifásica concebido para medição e monitorização precisas de valores eléctricos. Permite monitorizar correntes, tensão, frequência, potência e energia com capacidade de comunicação RS485 ModBus RTU.

Principais funções

• Medição de tensão e corrente trifásica

• Indicação da energia ativa, reactiva e aparente (P, Q, S)

• Visualização dos valores de Cosφ e fator de potência de cada fase

• Medição da tensão e corrente fase-neutro e fase-fase de cada fase

• Medição de frequências

• Tensão e corrente harmónicas até à 31ª harmónica

• Valores totais de importação e exportação de energia ativa (ΣkWh)

• Energia reactiva indutiva e capacitiva total (ΣkVArh)

• Indicação dos valores mínimos e máximos, requisitos máximos

• 2 saídas de relé e 1 entrada digital

• Registos de eventos (tensão/corrente alta/baixa, desequilíbrio, THD-I)

• Menu protegido por palavra-passe

Caraterísticas técnicas

• Comunicação: RS485 ModBus RTU (1200-38400 bps)

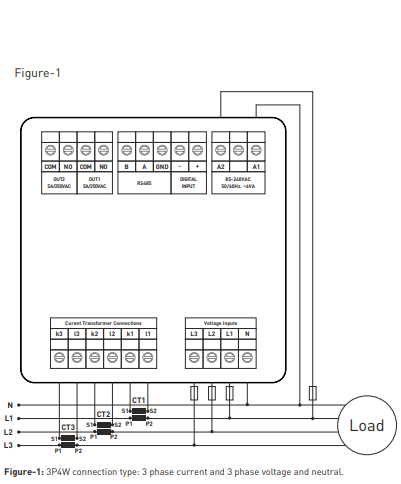

• Ligação: Transformador de tensão trifásico e transformador de corrente trifásico

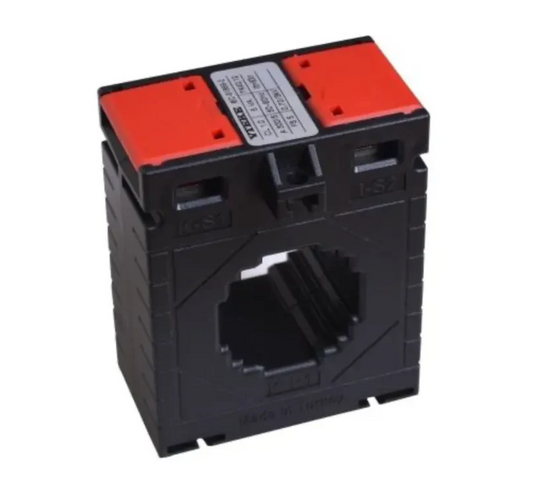

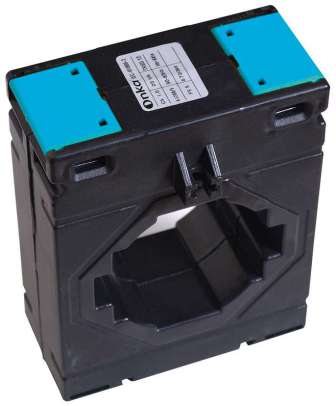

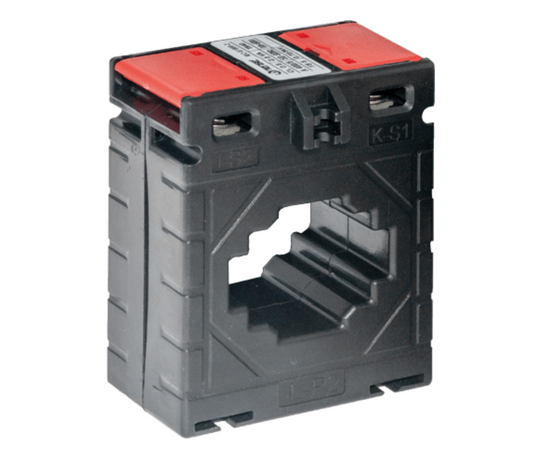

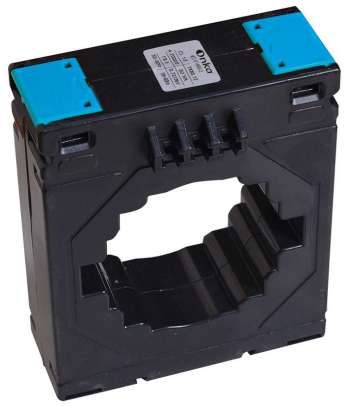

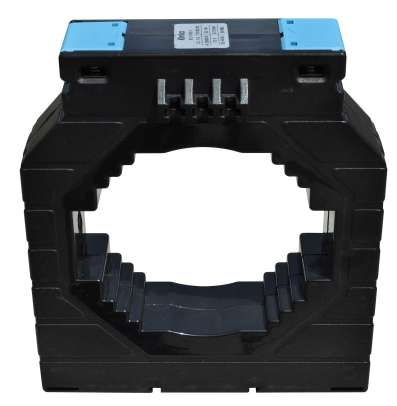

• Transformadores de corrente compatíveis: 60/5, 75/5, 100/5, 150/5, 200/5, 250/5, 300/5, 400/5, 500/5, 600/5, 800/5, 1000/5, 1500/5

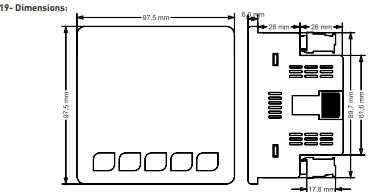

• Tamanho do painel: painel de montagem digital padrão

Aplicações

• Monitorização de redes eléctricas trifásicas em aplicações industriais e comerciais

• Monitorização do consumo de energia e da qualidade da energia

• Integração em sistemas de automação via ModBus RTU
