Analisador de parâmetros de rede trifásica TPM-05 - TENSE

Descrição

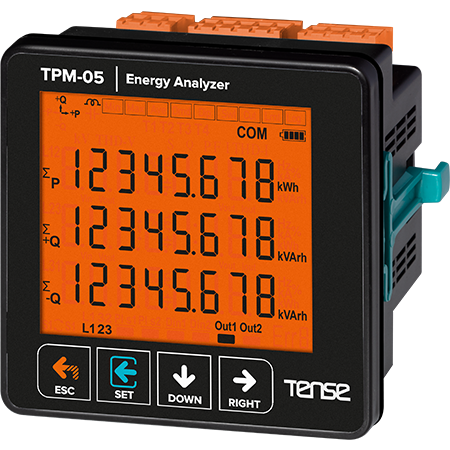

O medidor de painel digital multifunções trifásico TPM-05 foi concebido para medir e monitorizar parâmetros eléctricos em sistemas trifásicos. O dispositivo permite a monitorização da tensão, corrente, frequência, potência e outras análises avançadas de qualidade de energia. Com a RS485 ModBus RTU, o analisador pode ser ligado ao SCADA ou a outros sistemas de monitorização e monitorizar remotamente os dados medidos.

Os analisadores TPM-05 permitem uma análise energética abrangente, incluindo cálculos de eficiência, qualidade de energia e custo unitário.

Principais vantagens

• Porta de comunicação RS485 Modbus RTU (1200-115200 bps)

• Visualização de harmónicos de tensão e corrente até à 55ª ordem

• Visualização fase a fase da potência ativa (P) e da potência reactiva (Q, indutiva e capacitiva)

• Visualização da potência aparente (S) e do fator de potência (Cosφ) de cada fase

• Monitorização da tensão L-N e L-L, da corrente e da frequência de cada fase

• Visualização da energia total: importação/exportação de energia ativa (ΣkWh) e de energia reactiva (ΣkVArh)

• Registo dos valores mínimos e máximos e do consumo máximo

• 2 saídas de relé e 1 entrada digital

• Registo de eventos: sobretensão/subtensão, sobrecarga, desequilíbrio tensão/corrente, THD-I, falhas de energia

• Tempo real e data (RTC)

• Menu protegido por palavra-passe

Especificações técnicas

• Fonte de alimentação: de acordo com o tipo de instalação (tipicamente 3×230/400 VAC)

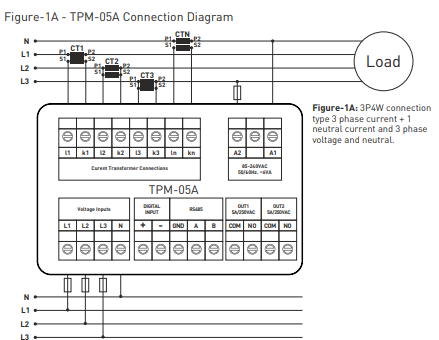

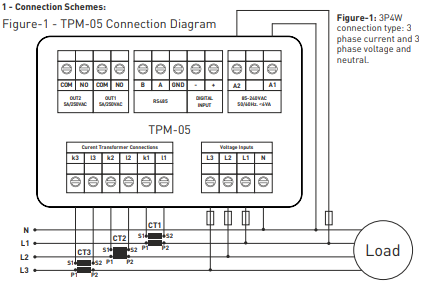

• Ligação: bloco de terminais

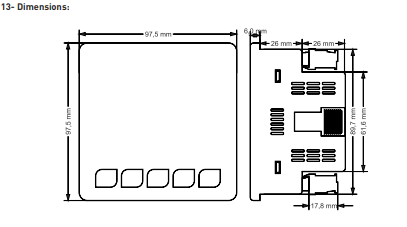

• Dimensões do painel: padrão 72×72 mm ou de acordo com o modelo

• Precisão da medição: de acordo com os harmónicos e os parâmetros do fabricante

• Transformadores de corrente de medição: 60/5 a 1500/5 A, ou equivalente, recomendados

• Registo de dados e integração em sistemas SCADA através de ModBus RTU

Aplicações

O analisador TPM-05 é adequado para:

• Distribuição industrial e linhas de produção

• Edifícios comerciais, escolas, hospitais

• Monitorização da qualidade e do consumo de energia

• Monitorização da eficiência de equipamentos eléctricos
