Three-phase monitoring/protection relay for overvoltage, undervoltage, sequence/failure control

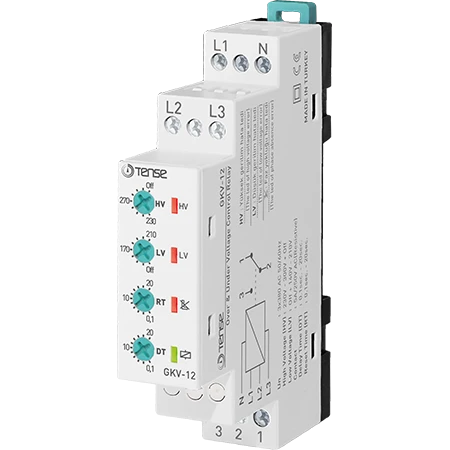

Relé de monitorização da tensão com temporizador de atraso para o regresso ao estado de funcionamento, monitorização do aumento e diminuição da tensão, definição do valor mínimo e máximo da tensão, com controlo da sequência de fases GKV-12F, TENSE

O algoritmo de funcionamento do relé de controlo da tensão é o seguinte:

Quando o relé está ligado à tensão de alimentação e os valores de tensão correspondem aos valores definidos, o relé é ativado e o LED do relé () acende-se. Quando os valores de tensão excedem os valores definidos, o LED de falha correspondente acende-se, aguarda um tempo de atraso (DT), após o qual o relé é desativado e o LED do relé apaga-se. Quando a tensão volta aos valores normais, o dispositivo aguarda um tempo de reposição (RT), após o qual o relé é ativado e o LED do relé acende-se.

Definições necessárias e mensagens de erro

• HV: definição de alta tensão, quando a tensão sobe acima deste valor, o LED HV acende-se.

• LV: definição de baixa tensão, quando a tensão desce abaixo deste valor, o LED LV acende-se.

• DT: tempo de atraso, tempo de espera antes de introduzir o erro.

• RT: tempo de reposição, o tempo de espera antes de o relé responder quando a tensão volta ao normal.

Relé ativado: contactos 2 e 3 fechados, 1 e 2 abertos.
Relé desativado: contactos 2 e 1 fechados, 3 e 2 abertos.

Caraterísticas técnicas

• Tensão de funcionamento: 3×380 VAC, 50/60 Hz

• Tensão nominal de funcionamento: 220 VAC, 50/60 Hz

• Alta tensão: 230 V-300 V

• Baixa tensão: 140 V-210 V

• Tempo de atraso: 0,1 s - 20 s

• Tempo de rearme: 0,1 s - 20 s

• Potência de funcionamento: < 6 VA

• Temperatura de funcionamento: -20 °C a +55 °C

• Ecrã: 4 LEDs

• Peso: 0,210 kg

• Contacto: 5 A / 250 VAC (carga resistiva)

• Altitude de funcionamento: < 2000 m

• Diâmetro do cabo: 1,5 mm²
