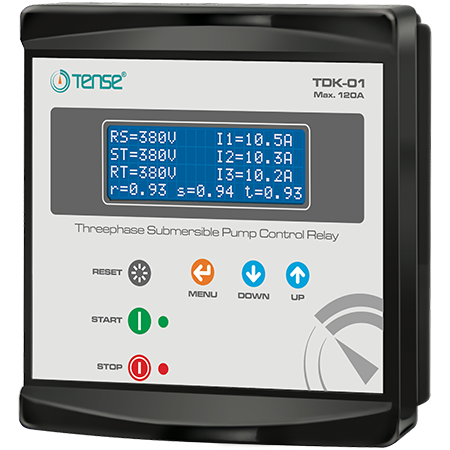

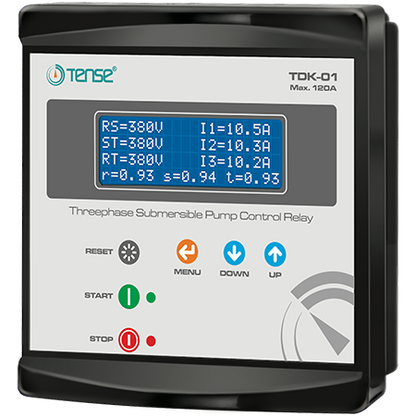

Submersible pump control relay, well reservoir level indicator

Controlo e proteção da bomba submersível trifásica, corrente máxima 60 A, 260 V-470 V AC, Tense.

Eléctrodos (sensores de nível de líquido) não incluídos.

Monitorização da corrente e da tensão máximas e mínimas, monitorização da presença de água, arranque em estrela/triângulo, fator de corrente de irrupção, definição do tempo de arranque, temporizadores de atraso de ligar/desligar, temporizador de regresso ao serviço, entradas para três sensores de nível e interrutor de boia, monitorização da assimetria e da sequência de fases, ecrã LCD de 4x20 caracteres, proteção contra funcionamento a seco e ciclo automático.

Este controlador foi concebido para automatizar a proteção e o controlo de bombas submersíveis de perfuração e outras bombas de água. As principais caraterísticas deste controlador são:

• Ecrã grande e de fácil leitura para informação e definição dos parâmetros de funcionamento.

• Interface intuitivo

• Botões para controlo manual da bomba

• Monitorização da tensão máxima e mínima entre fases (com tempo e valores nominais ajustáveis)

• Monitorização da corrente máxima e mínima (com tempo e valores nominais ajustáveis)

• Definição do intervalo de tempo e do fator de sobrecarga para a corrente de comutação

• Sem necessidade de ligação do fio neutro

• Monitorização da sequência de fases e da assimetria de fases (com tempo e valores nominais ajustáveis)

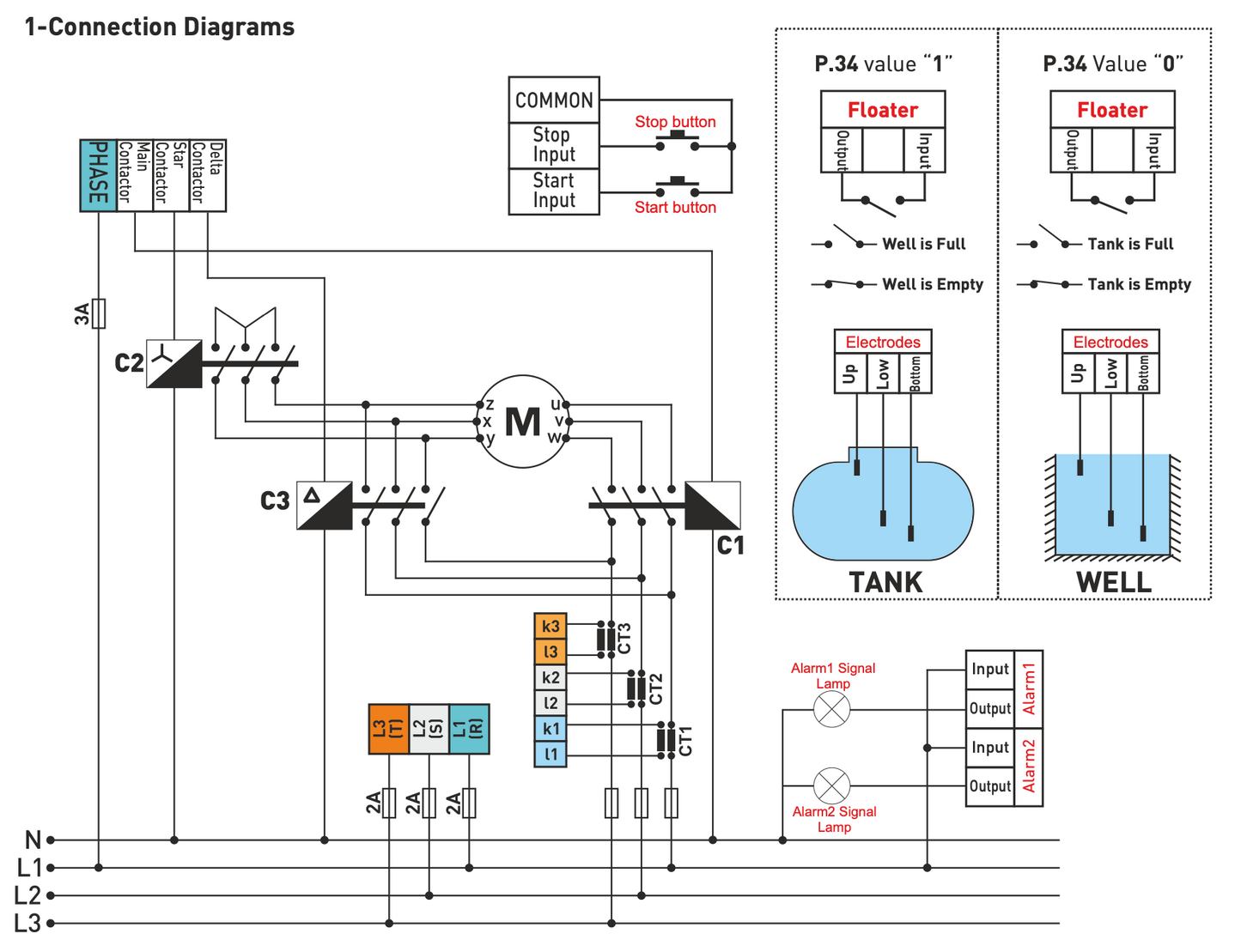

• Relé de arranque estrela-triângulo incorporado para reduzir as correntes de arranque

• Valores ajustáveis do fator de potência para proteção contra funcionamento a seco, mesmo quando não são utilizados sensores de nível de água

• Sensibilidade ajustável do sensor com base nos parâmetros da água

• Tempo de resposta ajustável para sensores de nível

• Fonte de alimentação por impulsos para sensores de nível - aumenta significativamente a vida útil do sensor

• Ajuste da frequência de ativação da bomba e poupe tempo de funcionamento mesmo durante uma falha de energia

• Armazenamento do registo de erros em memória não volátil

Parâmetros técnicos:

• Tensão de funcionamento: 120 V-290 V AC

• Frequência de funcionamento: 50/60 Hz

• Temperatura de funcionamento: 0 °C - 55 °C

• Consumo de energia: <4 VA

• Gama de corrente de funcionamento: 1 A-60 A

• Dimensões: 139 × 139 mm

• Tipo de ligação: conetor

• Peso: 0,6 kg

• Contacto de saída: 5 A, 250 VA

• Indicador: LCD, LED

• Secção transversal do cabo: 2,5 mm²
