Descrição detalhada - Controlador de temperatura de painel DT48-EM, PID & On/Off

Descrição do Produto

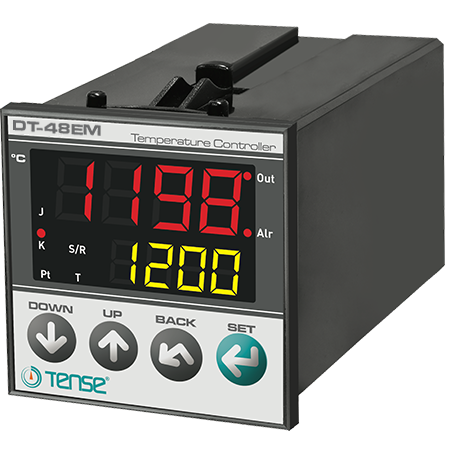

Ocontrolador de temperatura de painel DT48-EMé um controlador de canal único concebido para aquecimento com entrada universal. Suporta sensores de resistênciaPt100e termoparesJ, K, T, R, S.

Está equipado com um ecrã de duas linhas, altamente legível:

• Linha vermelha superior - dígitos de 9 mm

• Linha amarela inferior - dígitos de 7 mm

O controlador não é adequado para controlo de arrefecimento.

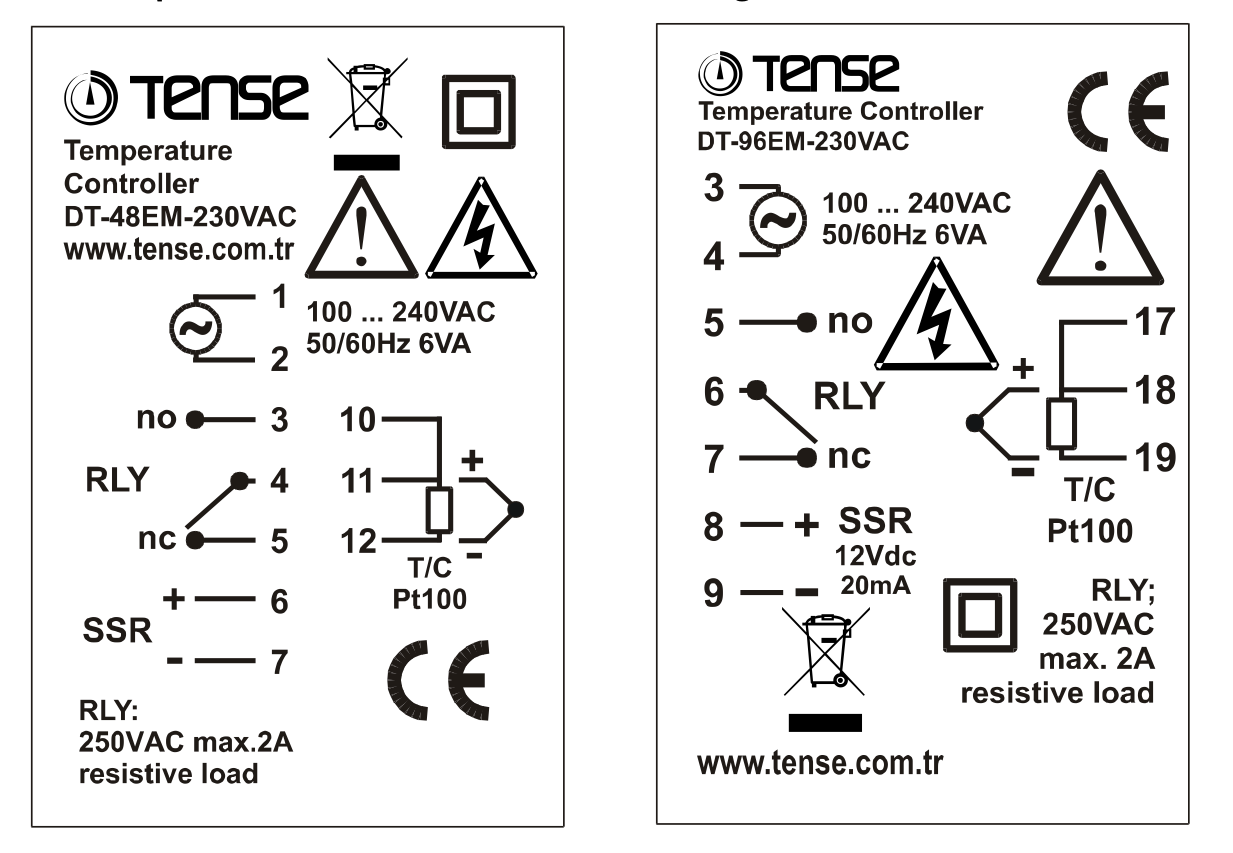

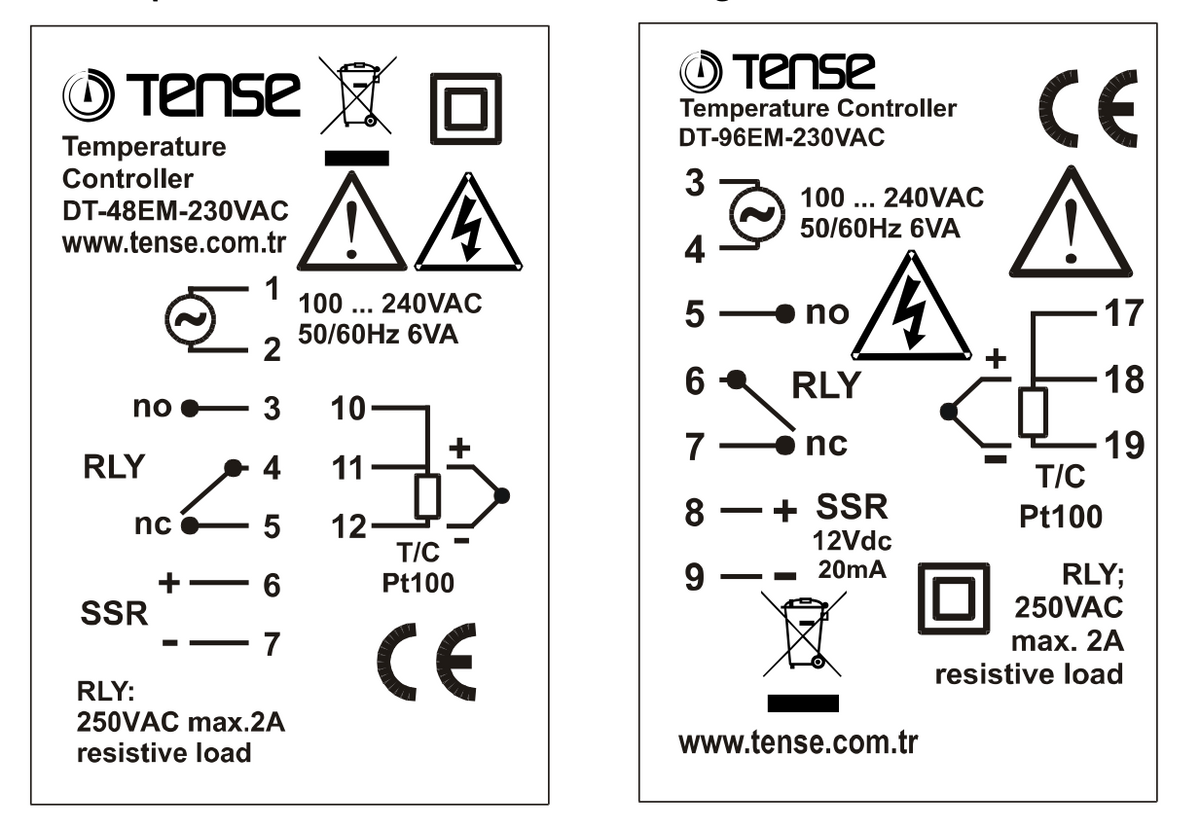

Saídas

• Relé SPDT 2A / 250 VAC para carga resistiva

• Saída digital 12 VDC / 20 mA máx. para relé SSR

Parâmetros mecânicos

• Dimensões: 48 × 48 × 90 mm

• Orifício de montagem: 46 × 46 mm

• Fonte de alimentação: 230 VAC

Aplicações típicas

Controlo da temperatura na indústria:

• Máquinas e equipamentos para a indústria ligeira

• Fábricas de processamento de alimentos

• processos térmicos

• pequenos fornos

• automatização de unidades tecnológicas

Funções e caraterísticas do controlador

• Controlador de temperatura PID

• Sintonização automática dos parâmetros PID

• Tipo de controlo selecionável: P , PI, PD, PID, ON/OFF

• Modo de rampa

• Função anti-windup em PID/PI

• Limites SET superior e inferior ajustáveis

• Visualização simultânea dos valores Sv (desejado) e Pv (real)

• Compensação da junção fria (T/C)

• Compensação da resistência da linha (Pt100)

• Conversão linear de acordo com as tabelas °C/mV e °C/Ohm

• Função de desvio para deslocar os valores ao longo de toda a gama

• Proteção das definições por palavra-passe

• Elevada precisão de medição

• Memória EEPROM para armazenamento de definições

• Ligação fácil graças aos conectores de encaixe 5.08

• Alimentação eléctrica de 230 VAC

Recomendações de instalação

Aquando da encomenda, recomenda-se a aquisição de

• Sensor de temperatura TK

• 2 peças de disjuntores 2A para proteção dos canais de entrada e saída

Escala de medição para DT48-EM TENSE
