Digital operating hours counter with LCD screen 230VAC

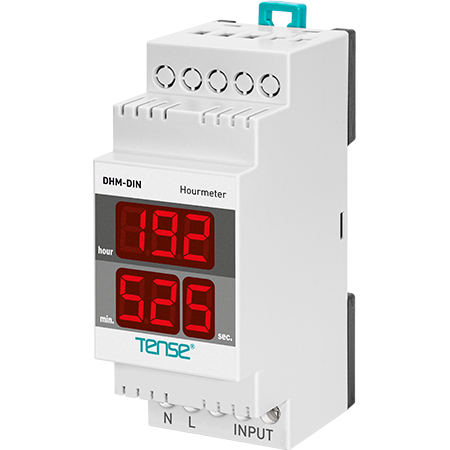

Contador de tempo de trabalho DHM-DIN - Montagem em calha DIN

Descrição do produto

O contador de tempo de trabalho DHM-DIN foi concebido para medir o tempo de funcionamento de equipamentos alimentados por uma rede eléctrica de 230 VAC. Conta o tempo total em que o equipamento está sob tensão - adequado para máquinas, bombas, ventiladores, compressores, linhas de produção e, em geral, todos os aparelhos que necessitem de registar o tempo de funcionamento acumulado.

Quando a tensão de 230 VAC é aplicada, o dispositivo inicia automaticamente a contagem do tempo. Os valores são apresentados em dois ecrãs e armazenados na memória, mesmo em caso de falha de energia.

Caraterísticas técnicas

• Tensão de alimentação: 230 VAC (150-260 VAC), 50/60 Hz

• Consumo de energia: < 6 VA

• Faixa de tempo de contagem: até 99.999 horas

• Ecrã:

  • Ecrã de 2×3 dígitos (altura dos dígitos 9,2 mm)

  • Modo de visualização:

    • HHH (horas) / MM (minutos) / S (segundos)

    • Após exceder 999 h → o ecrã inferior mostra horas e minutos (ver descrição detalhada abaixo)

• Montagem: perfil MCB (disjuntor), montagem em calha DIN

• Reinicialização: botão RESET (para DHM-DIN, premir com uma ferramenta não condutora através do orifício RESET)

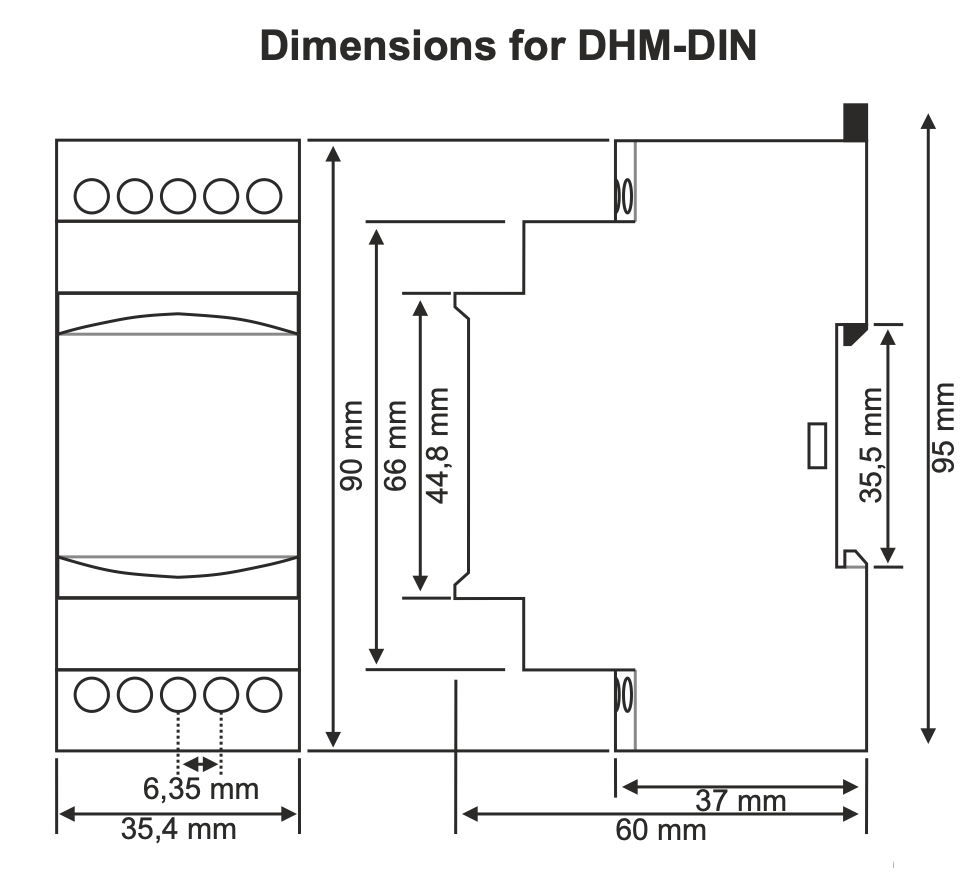

• Dimensões: 35,4 × 60 × 90 mm

Aplicação e princípio de funcionamento

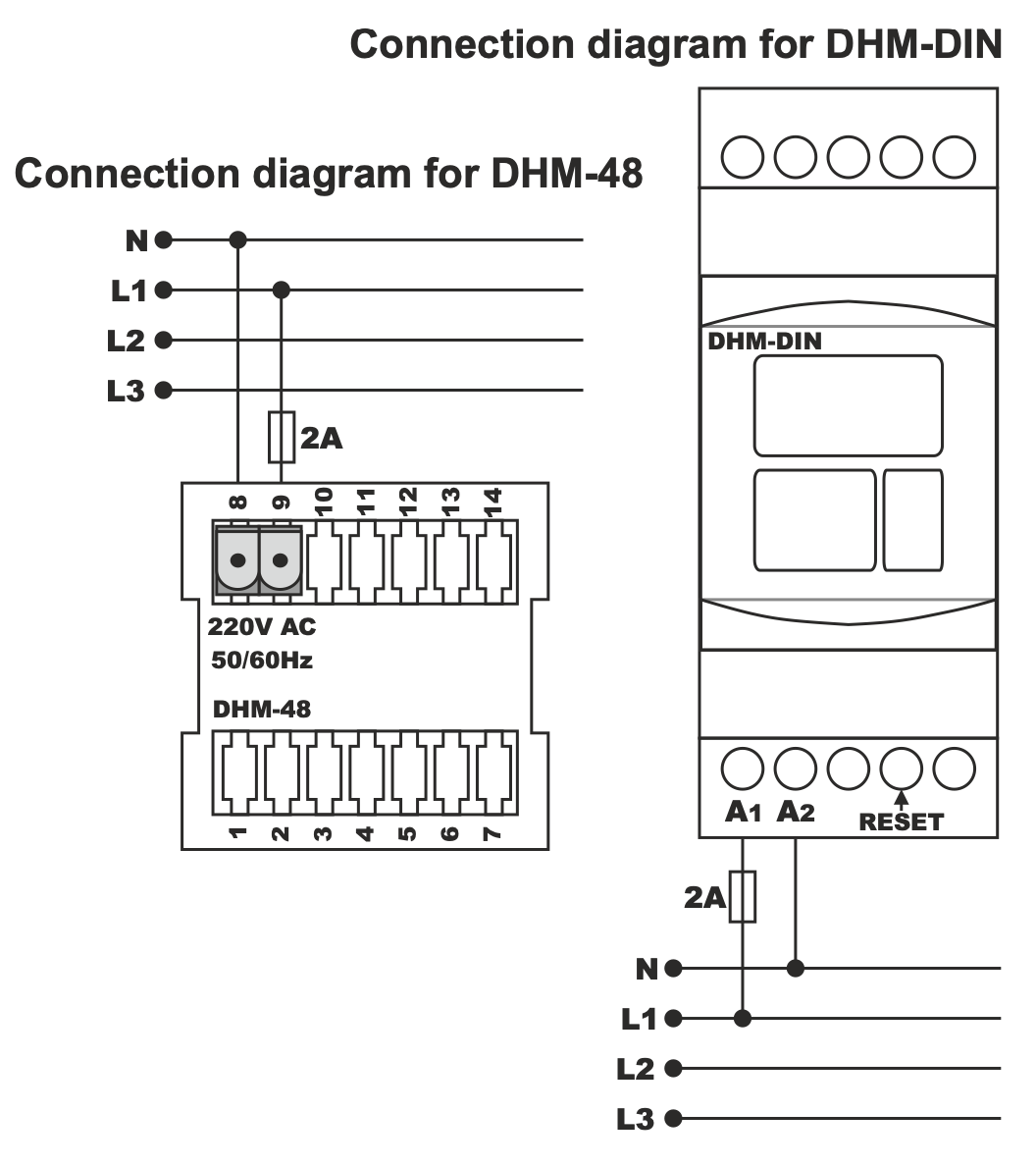

1. Ligação de acordo com o esquema - após a aplicação da tensão de alimentação, o contador inicia automaticamente a contagem do tempo a partir do zero.

2. Modo de visualização aquando da nova ligação:

   • Ecrã superior: HHH - três dígitos do relógio

   • Ecrã inferior: MM S - dois dígitos de minutos + um dígito de segundos

     • os segundos aumentam 1 por cada 6 segundos

3. Depois de exceder 999 horas:

   • O significado dos ecrãs muda:

     • Ecrã inferior → relógio

     • dígito direito do ecrã inferior → minutos (aumenta 1 de 6 em 6 minutos)

4. Memória de falha de energia:

   • Quando a fonte de alimentação é desligada, o instrumento retém o último valor medido

   • Quando é ligado novamente, continua a contar a partir do valor guardado

Reiniciar o contador

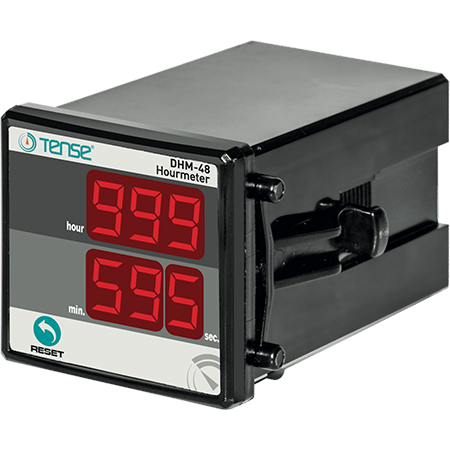

• DHM-48: premir o botão RESET durante 5 s

• DHM-DIN: premir o botão RESET oculto com uma ferramenta não condutora (por exemplo, uma chave de fendas isolada)

• Após o reset, todos os dígitos são definidos para 000000

Utilização típica

O contador é utilizado para a monitorização a longo prazo do funcionamento de dispositivos que são ligados diretamente pela tensão de alimentação:

• bombas submersíveis

• sistemas de abastecimento de água domésticos / darling

• bombas auto-ferrantes

• máquinas rotativas

• compressores

• exaustores (carpintaria, industriais)

• máquinas e linhas de produção

• qualquer equipamento em que seja necessário registar o tempo total de funcionamento

Adequado para intervalos de assistência, planeamento da manutenção, controlo da utilização da máquina e registos do tempo de vida do equipamento.
